Visualizza ingrandito

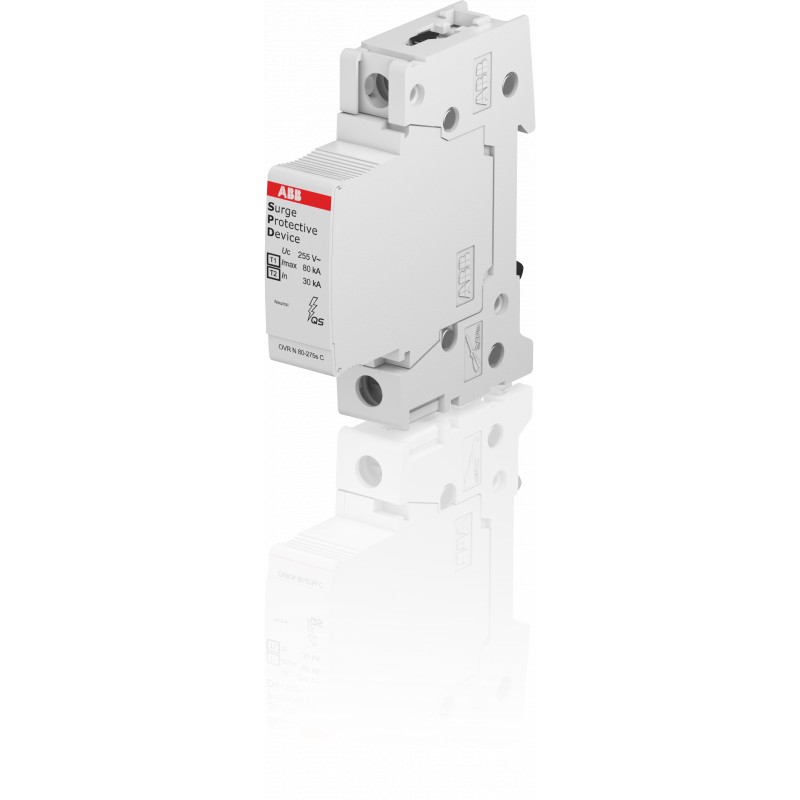

2CTB815708R2500 ABB OVR T2 N 80-275s QS P
2CTB815708R2500
ABB
OVR T2 N 80-275s QS P
Busta prot. OVRT2N80-275sPQS
OVR T2 N 80-275s P QS Surge Protective Device
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Altri dispositivi modulari > OVR surge protection
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A7418 |
| Dati tecnici | |
| Tipo di sistema di distribuzione di bassa tensione | TT |
| TN-S | |
| Idoneo per | To protect the systems against the transient overvoltage (lightning) |
| Tensione AC nominale del sistema (Uo) | 230 / 400 V |
| Massima tensione continua di funzionamento (Uc) | (L-PE) 275 V |
| Valore prova di massima tensione temporanea (UT) | 1200 V |
| Potere di cortocircuito di servizio nominale (Ics) | 100 kA |
| Corrente di scarica | Nominale (8 / 20 µs) 30 kA |
| I (max, 8 / 20 µs) 80 kA | |
| Corrente impulsiva | I (total, 10 / 350 µs) 50 kA |
| Tenuta a cortocircuito Icc | 100 A |
| Classe scaricatore | II |
| Numero di poli protetti | 1 |
| Numero di poli | 1P |
| Number of Conductors | 1 |
| Standard di trasmissione | Optic |
| Versione | Plug-in |
| Tipo prodotto | QS |
| Opzioni fornite | Industry, commercial building |
| Funzione di manutenzione preventiva | Sì |
| Indicatore di stato | No |
| Taglia fusibile | 1 modular spacing |
| Cross-Section (Across) | Maximum Conductor Solid-Stranded 35 mm² |
| Maximum Conductor Flexible 25 mm² | |
| Electrical | |
| Tensione nominale (Ur) | 230 V AC |
| Livello protezione tensione ( Up) | 1.4 kV |
| (L-N) 1.4 kV | |
| (N-PE) 1.4 kV | |
| Material Compliance | |
| Informazioni RoHS | 9AKK108466A4617 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20230707 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20231212 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Grado di protezione | IP20 |
| Massima altitudine d'esercizio permessa | Without Derating 5000 |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 1 |
| Larghezza prodotto | 17.8 mm |
| Altezza prodotto | 88 mm |
| Profondità prodotto | 76.7 mm |
| Peso netto prodotto | 0.15 kg |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 165 g |
| E-Number (Norway) | 1623917 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | 9AKK107680A1974 |
| Dichiarazione | 2CTC432056G1701 |
| Dichiarazione di conformità - CE | 9AKK108466A4617 |
| Installation | |
| Istruzioni e manuali | 2CTC432106M1701 |
| Tipo di montaggio | DIN-Rail |
| Download Piu' Usati | |
| Scheda tecnica | 2CTC432354D0201 |
| Disegni meccanici | 2CTC800015F4000.pdf |
| 2CTC800015F4001.dxf | |
| 2CTC800015F4002.stp | |
| 2CTC800015F4003.igs | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000941 - Surge protection device for power supply systems |
| ETIM 10 | EC000941 - Surge protection device for power supply systems |
| UNSPSC | 39121610 |
| eClass | V11.0 : 27130805 |
| Codice classificazione oggetto | 141DCC |
| Norme di riferimento | IEC 61643-11 / EN 61643-11 |
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | Sì |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | Sì |
| forma della rete TN-S (EF009930) | Sì |
| forma della rete TT (EF009931) | Sì |
| altre forme della rete (EF009932) | No |
| numero di conduttori (esclusa terra) (EF001148) | 1 |
| corrente impulsiva di dispersione nominale (8/20 µs) (EF004214) | 30 kA |
| corrente impulsiva di scarica (8/20 µs) max. (EF012274) | 30 kA |
| tensione nominale AC (EF004220) | 230 V |
| tensione permanente AC max. (EF004198) | 275 V |
| livello di protezione (EF003525) | 1.4 kV |
| livello di protezione L-N (EF004236) | 1.4 kV |
| livello di protezione N-PE (EF008796) | 1.4 kV |
| protezione da sovratensioni max. collegamento in parallelo (fusibile) (EF015962) | 160 A |
| protezione da sovratensioni max. collegamento in serie (fusibile) (EF015963) | 160 A |
| resistenza al corto circuito (Isccr) (EF012627) | 100 kA |
| protezione integrata contro i cortocircuiti (EF016000) | No |
| fusibile ausiliario integrato (EF008797) | No |
| senza corrente di perdita (EF016002) | Sì |
| modo di montaggio (EF000003) | altro |
| grandezza di costruzione (EF002566) | 1 UM |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 35 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 25 mm² |
| con contatto telecomunicazioni (EF000422) | No |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 2 (EF004230) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| OVR T2 N 80-275s P QS - ABB - OVRT2N80-275sPQS - 2CTB815708R2500 | 84 Kbytes |
|
| OVRT2N80-275sPQS 2CTB815708R2500 ABB OVR T2 N 80-275s QS P | 48 Kbytes |
|
