ABBOtros dispositivos modularesPROTECCIÓN SOBRETENSIONES OVR2CTB815708R2500 ABB Prot.sobret. OVRT2N80-275sPQS

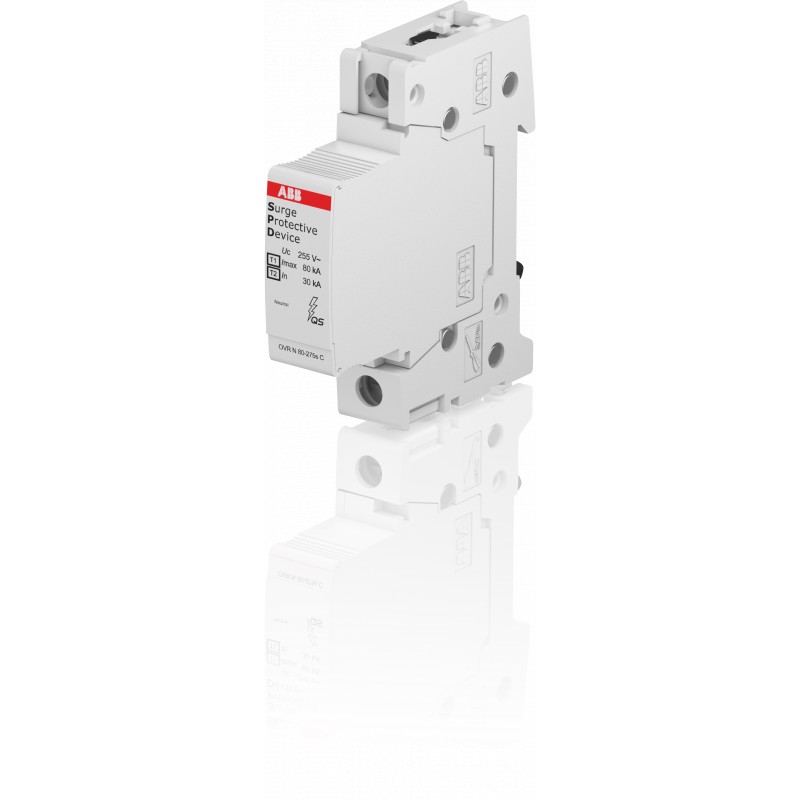

ABB 2CTB815708R2500 2CTB815708R2500 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

2CTB815708R2500 ABB Prot.sobret. OVRT2N80-275sPQS

Referencia: 2CTB815708R2500

Fabricante: ABB

Descripción:

Prot.sobret. OVRT2N80-275sPQS

Categorías:

  • Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para fuente de energía/alimentación
  • ABB > Otros dispositivos modulares > Protección sobretensiones OVR

Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 213,08 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 25 días.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

ABB EcoSolutions
Declaración Ambiental de Producto - EPD9AKK108468A7418
Técnica
Tipo de sistema de distribución de baja tensiónTT
TN-S
Adecuado paraTo protect the systems against the transient overvoltage (lightning)
Tensión nominal de CA del sistema (Uo)230 / 400 V
Tensión máxima de funcionamiento continuo (Uc)(L-PE) 275 V
Valor de prueba de sobretensión temporal (UT)1200 V
Capacidad nominal de corte en cortocircuito en servicio (Ics)100 kA
Corriente de descargaNominal (8 / 20 μs) 30 kA
I (máx., 8 / 20 μs) 80 kA
Corriente de ImpulsoI (total, 10 / 350 μs) 50 kA
Cortocircuito soportado Icc100 A
Clase de arrestadorII
Número de postes protegidos1
Número de polos1P
Número de conductores1
Norma de transmisiónÓptico
VersiónPlug-in
Tipo de productoQS
Opciones proporcionadasIndustry, commercial building
Función de mantenimiento preventivoSí
Indicador de estadoNo
Tamaño del fusible1 modular spacing
Sección transversal (Across)Maximum Conductor Solid-Stranded 35 mm²
Maximum Conductor Flexible 25 mm²
Eléctrica
Tensión nominal (Ur)230 V AC
Nivel de protección de la tensión ( Up)1.4 kV
(De izquierda a derecha) 1.4 kV
(N-PE) 1.4 kV
Cumplimiento de Materiales
Información sobre RoHS9AKK108466A4617
Estado de RoHSSiguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019
Fecha de RoHS20230707
Declaración REACH9AKK107492A1906
Información REACHFalso: no contiene sustancias > 0,1 porcentaje en masa
Fecha REACH20231212
Plantilla de notificación de minerales de conflicto (CMRT)9AKK108468A3363
Categoría RAEE5. Equipo pequeño (sin dimensión externa de más de 50 cm)
WEEE B2C / B2BDe empresa a empresa
Ambiente
Grado de protecciónIP20
Altitud máxima de funcionamiento permisibleSin reducción de potencia 5000
Dimensiones
Anchura en número de espacios modulares1
Ancho del product17.8 mm
Alto del producto88 mm
Largo del product76.7 mm
Peso del product0.15 kg
Clasificación
Embalaje Nivel 1 Unidadescaja 1 pieza
Embalaje Nivel 1 Peso165 g
Número E (Noruega)1623917
Certificados y Declaraciones (Número de Documento)
Certificado CQC9AKK107680A1974
Declaración2CTC432056G1701
Declaración de conformidad - CE9AKK108466A4617
Instalación
Instrucciones y manuales2CTC432106M1701
Tipo de montajeDIN-Rail
Descargas Populares
Ficha técnica, información técnica2CTC432354D0201
Dibujos mecánicos2CTC800015F4000.pdf
2CTC800015F4001.dxf
2CTC800015F4002.stp
2CTC800015F4003.igs
Clasificaciones y estándares externos
ETIM 9EC000941 - Surge protection device for power supply systems
ETIM 10EC000941 - Surge protection device for power supply systems
UNSPSC39121610
Clase electrónicaV11.0 : 27130805
Código de clasificación de objetos141DCC
NormasIEC 61643-11 / EN 61643-11

ETIM for 2CTB815708R2500 Puesta a tierra, protección contra rayos y sobretensiones (EC000941)

CaracterísticaTipo de red CC (EF009926)
ValorNo
CaracterísticaTipo de red IT (EF009927)
ValorNo
CaracterísticaTipo de red TN (EF009928)
ValorSí
CaracterísticaTipo de red TN-C (EF009929)
ValorNo
CaracterísticaTipo de red TN-C-S (EF009933)
ValorSí
CaracterísticaTipo de red TN-S (EF009930)
ValorSí
CaracterísticaTipo de red TT (EF009931)
ValorSí
CaracterísticaTipo de red: otros (EF009932)
ValorNo
CaracterísticaNúmero de conductores (sin toma de tierra) (EF001148)
Valor1
CaracterísticaCorriente nominal de descarga (8/20) (EF004214)
Valor30 kA
CaracterísticaCorriente máx. de descarga (8/20) (EF012274)
Valor30 kA
CaracterísticaVoltaje nominal CA (EF004220)
Valor230 V
CaracterísticaTensión continua máxima CA (EF004198)
Valor275 V
CaracterísticaNivel de protección (EF003525)
Valor1.4 kV
CaracterísticaNivel de protección de L-N (EF004236)
Valor1.4 kV
CaracterísticaNivel de protección N-PE (EF008796)
Valor1.4 kV
CaracterísticaProtección máxima contra sobrecorriente, Conexión en paralelo (fusible) (EF015962)
Valor160 A
CaracterísticaProtección máxima contra sobrecorriente, Conexión en serie (fusible) (EF015963)
Valor160 A
CaracterísticaResistencia a cortocircuitos (Isccr) (EF012627)
Valor100 kA
CaracterísticaProtección contra cortocircuitos integrada (EF016000)
ValorNo
CaracterísticaFusible de respaldo integrado (EF008797)
ValorNo
CaracterísticaSin corriente de fuga (EF016002)
ValorSí
CaracterísticaMétodo de montaje (EF000003)
ValorOtros
CaracterísticaTamaño de construcción (EF002566)
Valor1 separación modular
CaracterísticaSección transversal máxima de conductor rígido (simple/multiconductor) (EF008827)
Valor35 mm²
CaracterísticaSección transversal máxima de conductor flexible (trenzado fino) (EF008828)
Valor25 mm²
CaracterísticaCon contacto de telecomunicación (EF000422)
ValorNo
CaracterísticaSeñalización en el dispositivo (EF004241)
ValorÓptico
CaracterísticaClase de prueba tipo 2 (EF004230)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20

DATASHEET - PDF

Título
Tamaño
Tipo
Prot.sobret. OVRT2N80-275sPQS - ABB - OVRT2N80-275sPQS - 2CTB815708R2500
84 Kbytes
OVRT2N80-275sPQS 2CTB815708R2500 ABB Prot.sobret. OVRT2N80-275sPQS
49 Kbytes
PDF PROTECTION & SAFETY EN
25 Mbytes
