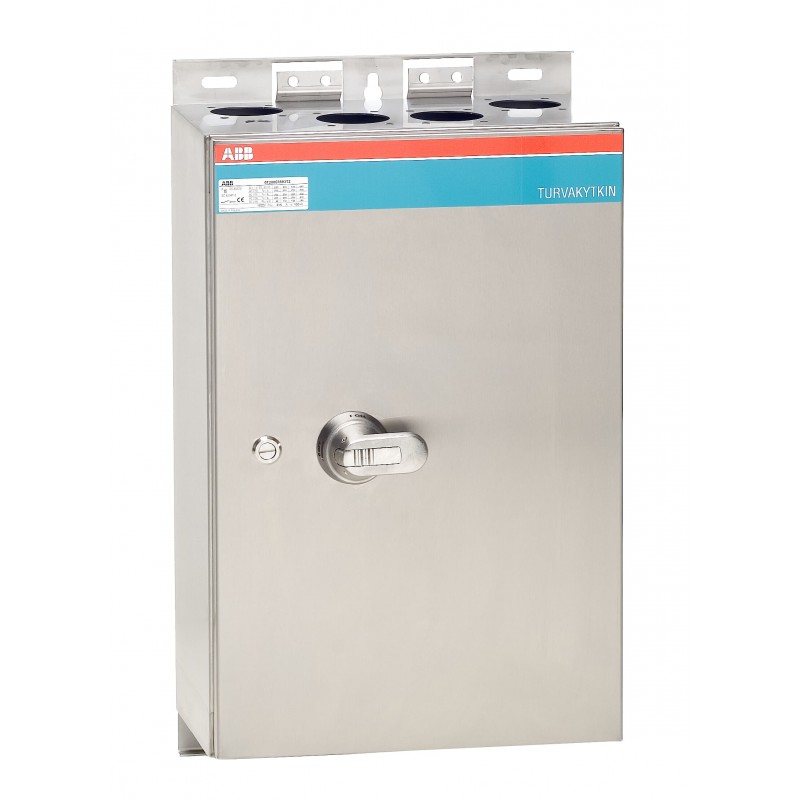

1SCA125630R1001 ABB OT160EVRRR3TZ interruttore di Sicurezza
1SCA125630R1001
ABB
OT160EVRRR3TZ interruttore di Sicurezza
Scatola di sezionamento interna OT160EVRRR3TZ
OT160EVRRR3TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a31de2bf-98f9-4b84-bb2e-f733620376ba Finlandia (FI) |
| SCIP semplificato | eb8aa378-59be-485e-87ea-23995f926a34 Germania (DE) |
| 0d392085-f7be-4e06-9fe5-43dd4793b664 Danimarca (DK) | |
| f36eaafa-9bf8-41af-a963-5ca16b74a745 Belgio (BE) | |
| 8984cfea-6197-45db-9dde-0a5f947f9ce3 Polania (PL) | |
| 89355745-435f-43c5-a737-4f8a0891b986 Paesi Bassi (Olanda) (NL) | |
| 12983d44-f15b-4dac-9164-b3cae4b0670f Estonia (EE) | |
| ee7a71a1-eab0-46b9-9cfe-428b2af24073 Grecia (GR) | |
| 4bd972c9-fee1-4f43-a9bc-5637f3eea7f6 Portogallo (PT) | |
| 2ea52b65-c482-412e-abe6-d5a6849a3984 Polania (PL) | |
| 522fe51a-2428-4a01-a971-67daa786ff4f Spagna (ES) | |
| 40722b51-dd07-44bd-bc12-d6f7e2345933 Croazia (HR) | |
| c3e96903-b24b-45e8-81a4-1fae0759cc47 Germania (DE) | |
| 679fdf38-c4d8-420e-9c1a-0b3a3935a1bf Germania (DE) | |
| 40c3bab7-6abd-47c7-a237-0f5e8e21d09b Francia (FR) | |
| 01a7aa0a-ea1b-478d-b31b-29acfb2ddf01 Ungheria (HU) | |
| d40587e1-5795-4550-afd0-5b8f59aa9a59 Norvegia (NO) | |
| 900500ed-c9ac-4ab1-a833-6572340a3ea8 Germania (DE) | |
| db24aebc-9cc0-45f8-a626-dced72e7c18d Svezia (SE) | |
| 7300a3a6-89cc-4619-9ad3-cca3d5ed428f Ungheria (HU) | |
| c5c942ac-fb30-4f23-b10d-738c5f74557e Germania (DE) | |
| 22d7f3ee-3950-4766-a772-a0d52aa1a4e0 Repubblica Ceca (CZ) | |
| ad64dd1e-d914-4284-bfe8-8ab455977af7 Polania (PL) | |
| c147a0e6-7c45-46f4-b7ae-8e6360961897 Francia (FR) | |
| 2cb78804-6e57-46b4-8a30-0491c6481b20 Italia (IT) | |
| dd47015b-b066-4557-adeb-b13ee28f6bfd Belgio (BE) | |
| cad62096-b29e-4db0-997f-776086e58ac4 Svezia (SE) | |
| 6a3aee3d-3bda-4fd3-9060-99d030a8b2f5 Bulgaria (BG) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340008M0004 |
| Disegni meccanici | OTRK604023P4R25.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 400 mm |
| Altezza prodotto | 600 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 23.31 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 710 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 25 kg |
| EAN imballo livello 1 | 6417019556741 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | 4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm |
| Colore | Stainless |
| Sezioni dei cavi-circuito principale | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Stainless steel |
| Handle Color | Acciaio Inossidabile |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3.2 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 40.5 kA |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 80 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Cacciavite raccomandato | Circuito Principale M8 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M8 |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340002D2703 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Sweden) | 3135019 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 750 V |
| tensione d'esercizio nominale (EF001435) | 750 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 160 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 80 kW |
| potenza di interruzione a 400 V (EF009166) | 80 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| colore dell'elemento di azionamento (EF007167) | grigio |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
