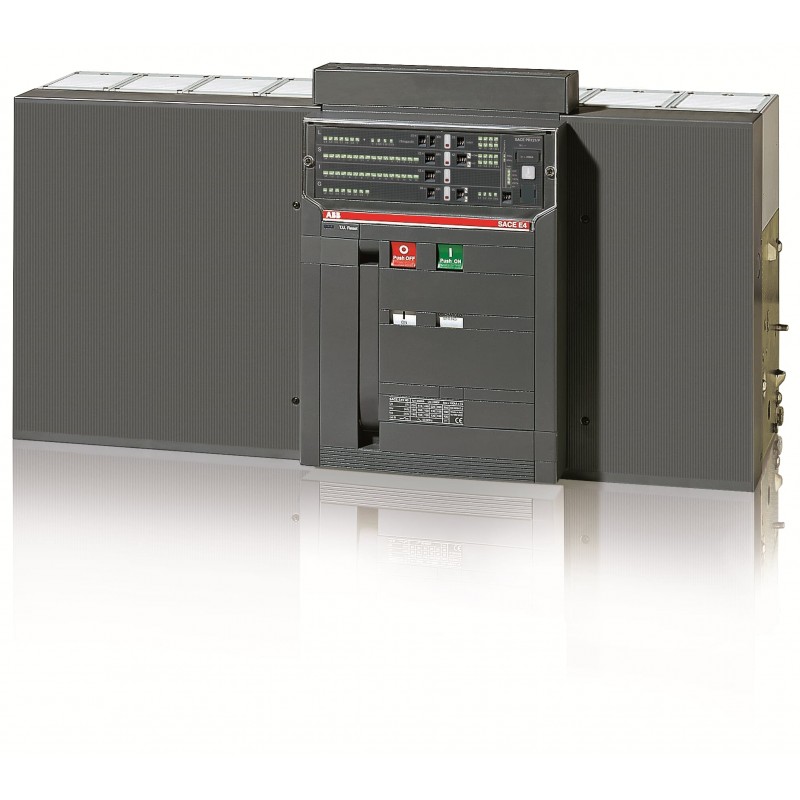

1SDA056794R1 ABB E4S 4000 PR121/P-LSIG In 4000A 4p F HR
1SDA056794R1
ABB
E4S 4000 PR121/P-LSIG In=4000A 4p F HR
E4S4000 PR121/P LSIG 4P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 2d5925ac-212f-4be9-9bcf-007e830f4c4e Italia (IT) |
| SCIP semplificato | 590b4613-a0e9-4956-986d-0a0aa325a824 Ungheria (HU) |
| 80405f52-4107-479c-9191-66215e1dfedd Francia (FR) | |
| b2d87f44-b3f0-46f7-a3d0-dc45987e76cd Spagna (ES) | |
| 8832b83a-4e1f-433e-826c-926811218db1 Germania (DE) | |
| a7931988-129b-43d6-a2ff-aa4a44c78aae Polania (PL) | |
| ed5a48e8-9696-4c33-97b2-8450466d757d Finlandia (FI) | |
| 7509e593-9739-42d2-83c1-d0451446c057 Norvegia (NO) | |
| e491b9eb-5c46-4b52-a42c-139f7abb57da Belgio (BE) | |
| c7cbe54c-661e-4e6c-901b-93973117203b Germania (DE) | |
| 612eb6bc-dc28-4dcd-bb14-54c4305f7ad5 Croazia (HR) | |
| 11ae6c64-006a-4d2a-9257-deb75b97a856 Estonia (EE) | |
| 8dd3e9ca-541b-4184-a998-13ee9da5b311 Paesi Bassi (Olanda) (NL) | |
| 8b9251e2-1fa7-49de-89a5-c74dd660426b Polania (PL) | |
| 36d74531-2ee3-43f6-8b79-2111f3aad5db Ungheria (HU) | |
| 0e0a2fbf-82f0-43af-be08-323185f2460b Grecia (GR) | |
| f036f856-8fb4-4a6e-9f90-96580a0fe153 Portogallo (PT) | |
| 80199a2d-f022-4af0-a710-4420895d521c Bulgaria (BG) | |
| 4816e604-8b4d-42af-af3d-e3faa4d6713f Svezia (SE) | |
| 617fdaf1-228a-4c4c-a0cc-f482dc9b8eb4 Germania (DE) | |
| a3747406-4bdb-4262-960d-d9c161b5785b Danimarca (DK) | |
| 7b116711-aa16-4619-8c49-5e9272c09b9b Repubblica Ceca (CZ) | |
| f5275a66-0dea-43ff-be29-7017bde7e345 Polania (PL) | |
| d89305a2-b4c1-4b87-8625-b5969c1b72a5 Belgio (BE) | |
| 6062727f-72a7-48eb-b102-32c6efb02b4d Svezia (SE) | |
| 72029de1-579e-42ff-a5f1-5d55091e127e Germania (DE) | |
| cc1955b4-f597-4520-996b-01c55d778905 Germania (DE) | |
| 692a09a0-3ec4-4598-a55d-adf3234fd001 Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644581343 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 656 mm |
| Altezza prodotto | 418 mm |
| Profondità prodotto | 302 mm |
| Peso netto prodotto | 92 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 920 mm |
| Peso lordo imballo livello 1 | 111 kg |
| EAN imballo livello 1 | 8015644581343 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 360 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 4000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Rear flat Horizontal | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0016 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4S 4000 PR121/P-LSIG In4000A 4p F HR - ABB - E4S4000 - 1SDA056794R1 | 89 Kbytes |
|
| E4S4000 1SDA056794R1 ABB E4S 4000 PR121/P-LSIG In 4000A 4p F HR | 69 Kbytes |
|
