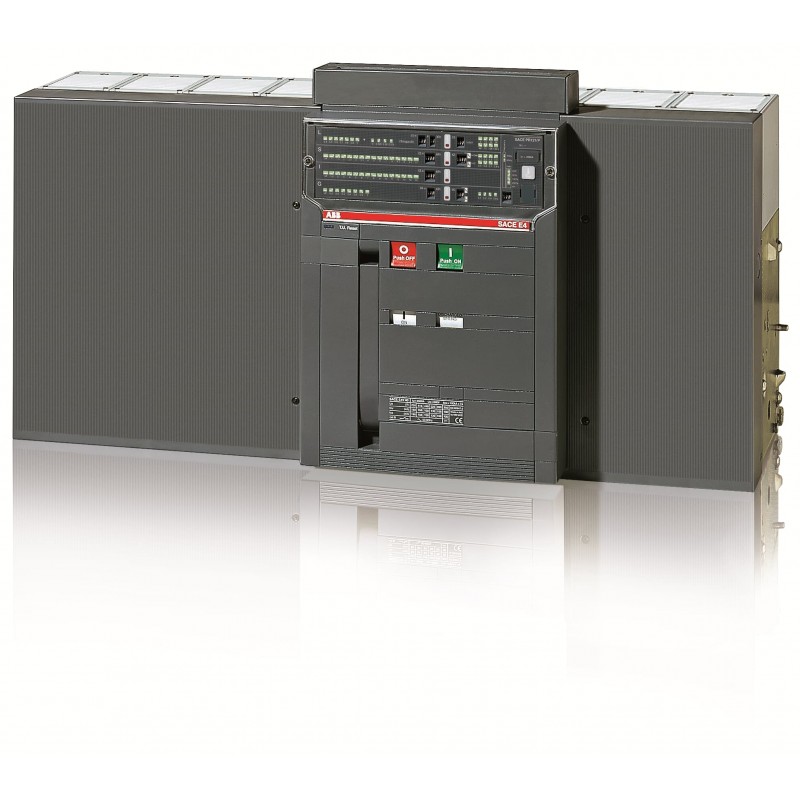

1SDA056794R1 ABB E4S4000 PR121/P LSIG 4P F HR
1SDA056794R1
ABB
E4S4000 PR121/P LSIG 4P F HR
E4S 4000 PR121/P-LSIG In=4000A 4p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 2d5925ac-212f-4be9-9bcf-007e830f4c4e Italy |
| SCIP simplificado | 590b4613-a0e9-4956-986d-0a0aa325a824 Hungary |
| 80405f52-4107-479c-9191-66215e1dfedd France | |
| b2d87f44-b3f0-46f7-a3d0-dc45987e76cd Spain | |
| 8832b83a-4e1f-433e-826c-926811218db1 Germany | |
| a7931988-129b-43d6-a2ff-aa4a44c78aae Poland | |
| ed5a48e8-9696-4c33-97b2-8450466d757d Finland | |
| 7509e593-9739-42d2-83c1-d0451446c057 Norway | |
| e491b9eb-5c46-4b52-a42c-139f7abb57da Belgium | |
| c7cbe54c-661e-4e6c-901b-93973117203b Germany | |
| 612eb6bc-dc28-4dcd-bb14-54c4305f7ad5 Croatia | |
| 11ae6c64-006a-4d2a-9257-deb75b97a856 Estonia | |
| 8dd3e9ca-541b-4184-a998-13ee9da5b311 Netherlands | |
| 8b9251e2-1fa7-49de-89a5-c74dd660426b Poland | |
| 36d74531-2ee3-43f6-8b79-2111f3aad5db Hungary | |
| 0e0a2fbf-82f0-43af-be08-323185f2460b Greece | |
| f036f856-8fb4-4a6e-9f90-96580a0fe153 Portugal | |
| 80199a2d-f022-4af0-a710-4420895d521c Bulgaria | |
| 4816e604-8b4d-42af-af3d-e3faa4d6713f Sweden | |
| 617fdaf1-228a-4c4c-a0cc-f482dc9b8eb4 Germany | |
| a3747406-4bdb-4262-960d-d9c161b5785b Denmark | |
| 7b116711-aa16-4619-8c49-5e9272c09b9b Czech Republic | |
| f5275a66-0dea-43ff-be29-7017bde7e345 Poland | |
| d89305a2-b4c1-4b87-8625-b5969c1b72a5 Belgium | |
| 6062727f-72a7-48eb-b102-32c6efb02b4d Sweden | |
| 72029de1-579e-42ff-a5f1-5d55091e127e Germany | |
| cc1955b4-f597-4520-996b-01c55d778905 Germany | |
| 692a09a0-3ec4-4598-a55d-adf3234fd001 France | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644581343 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 656 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 92 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 920 mm |
| Embalaje Nivel 1 Peso | 111 kg |
| Embalaje Nivel 1 EAN | 8015644581343 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 360 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 4000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E4 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0016 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4S4000 PR121/P LSIG 4P F HR - ABB - E4S4000 - 1SDA056794R1 | 89 Kbytes |
|
| E4S4000 1SDA056794R1 ABB E4S4000 PR121/P LSIG 4P F HR | 70 Kbytes |
|
