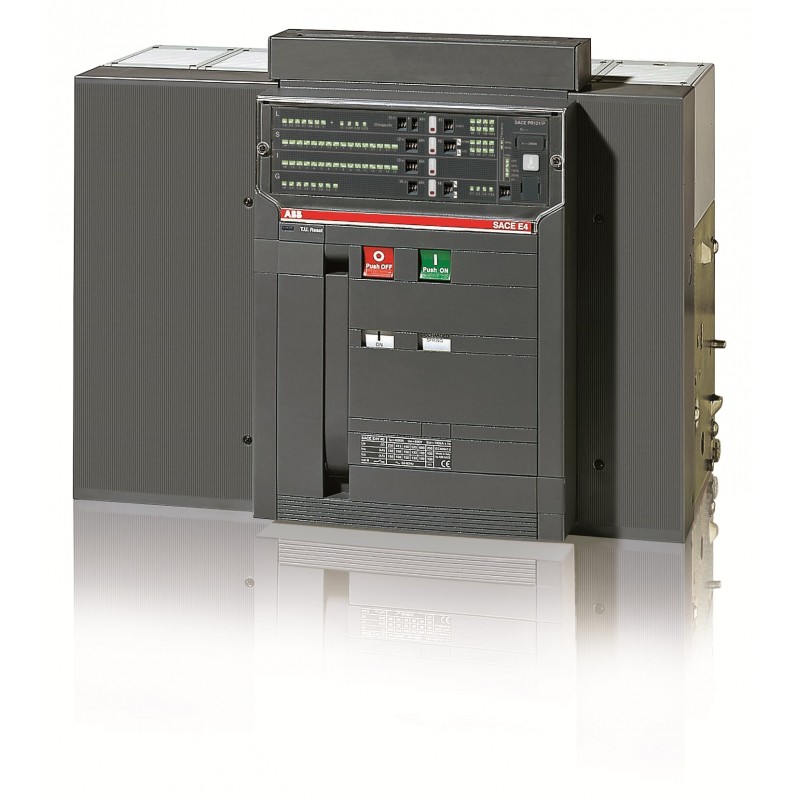

1SDA056850R1 ABB E4H 4000 PR121/P-LSIG In 4000A 3p F HR
1SDA056850R1
ABB
E4H 4000 PR121/P-LSIG In=4000A 3p F HR
E4H4000 PR121/P LSIG 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 5aba3114-c04f-4355-9c5a-3a2b21393bcf Italia (IT) |
| SCIP semplificato | 5973fd86-da30-42a2-bcea-f457914a2f22 Norvegia (NO) |
| 8eef5cf7-4272-4e9a-bbe8-1d25f03b8261 Finlandia (FI) | |
| bf30df56-a171-4b68-a617-d981ab067cce Belgio (BE) | |
| 31402ddc-1096-4a39-b53e-897214096742 Germania (DE) | |
| 4ead8d00-1328-474d-84fc-c720aa0f4c16 Danimarca (DK) | |
| 24831278-3d65-4484-975a-094dd7549b9e Polania (PL) | |
| f5dfb81e-572c-4c16-b373-63fe1b149ca8 Germania (DE) | |
| 845d113f-a429-4fbe-8ed5-afde62690144 Ungheria (HU) | |
| 0ab8a578-bc8c-4ee6-bbc3-054abf66c136 Estonia (EE) | |
| c4f7952a-e4d6-467d-8b5c-1885ec899964 Polania (PL) | |
| aee3a33a-b645-42aa-8de1-c39a14c5bb6d Bulgaria (BG) | |
| 71377c74-1013-4b89-a20d-10fdab13193c Svezia (SE) | |
| a434e111-2601-4c70-a42a-7bf0421c1111 Portogallo (PT) | |
| f5efc67b-75ab-4e72-b4b3-802648fc7ff1 Grecia (GR) | |
| 3c14708d-5034-42be-92d2-4f5cbc30c73f Croazia (HR) | |
| ea8e57b4-0485-457d-951d-0e0b5a818ac6 Germania (DE) | |
| 0b896d45-6809-4d71-a737-68b60d44e657 Repubblica Ceca (CZ) | |
| 9606eb5a-833c-47e7-b0d9-2cca97c2f2c2 Polania (PL) | |
| 18a86be4-3cc6-4448-a948-680f4c534840 Paesi Bassi (Olanda) (NL) | |
| ac120286-c0f8-4062-96fe-2264f016d017 Francia (FR) | |
| 142ac935-5594-4abf-a909-f9b7d10f1540 Belgio (BE) | |
| 2383ea9d-f9ec-46a6-9884-d15d0db3691b Germania (DE) | |
| 3b7b3c10-7cc9-4b91-b0b8-24a491d14c87 Svezia (SE) | |
| deec522a-a7cc-4086-8557-eb57ca6c7071 Germania (DE) | |
| 1651733a-5e8d-4344-b62a-eb543a263dc0 Ungheria (HU) | |
| 8ad6bf1f-ac71-4974-999b-8cfcb2887ca1 Spagna (ES) | |
| e75b576d-114e-43ad-9d53-0554aab08ce7 Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644581909 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 566 mm |
| Altezza prodotto | 418 mm |
| Profondità prodotto | 302 mm |
| Peso netto prodotto | 81 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 95 kg |
| EAN imballo livello 1 | 8015644581909 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 360 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 4000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E4 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Rear flat Horizontal | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0016 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4H4000 1SDA056850R1 ABB E4H 4000 PR121/P-LSIG In 4000A 3p F HR | 68 Kbytes |
|
