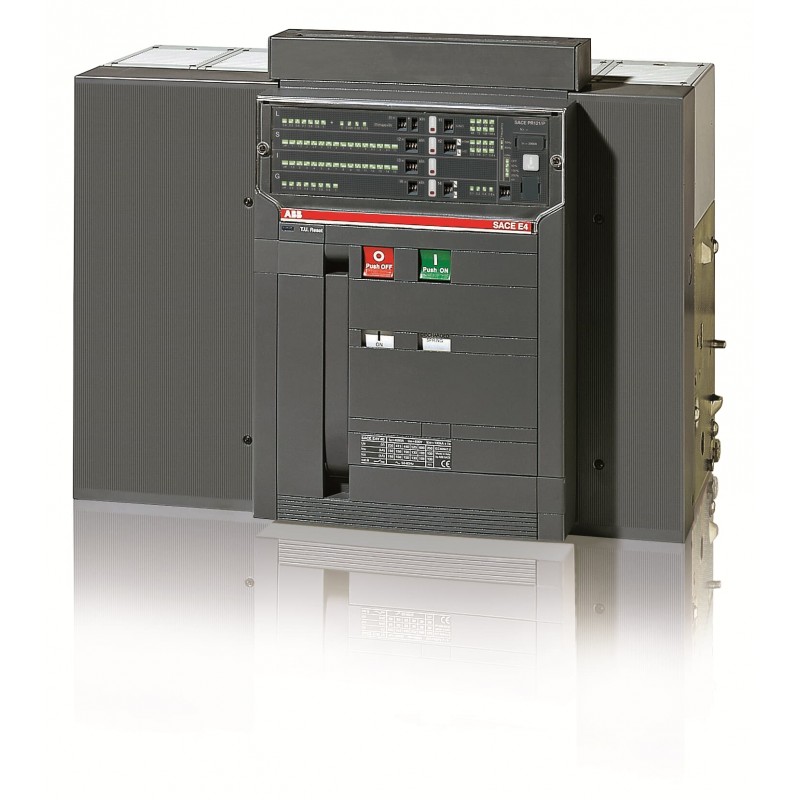

1SDA056850R1 ABB E4H4000 PR121/P LSIG 3P F HR
1SDA056850R1
ABB
E4H4000 PR121/P LSIG 3P F HR
E4H 4000 PR121/P-LSIG In=4000A 3p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 5aba3114-c04f-4355-9c5a-3a2b21393bcf Italy |
| SCIP simplificado | 5973fd86-da30-42a2-bcea-f457914a2f22 Norway |
| 8eef5cf7-4272-4e9a-bbe8-1d25f03b8261 Finland | |
| bf30df56-a171-4b68-a617-d981ab067cce Belgium | |
| 31402ddc-1096-4a39-b53e-897214096742 Germany | |
| 4ead8d00-1328-474d-84fc-c720aa0f4c16 Denmark | |
| 24831278-3d65-4484-975a-094dd7549b9e Poland | |
| f5dfb81e-572c-4c16-b373-63fe1b149ca8 Germany | |
| 845d113f-a429-4fbe-8ed5-afde62690144 Hungary | |
| 0ab8a578-bc8c-4ee6-bbc3-054abf66c136 Estonia | |
| c4f7952a-e4d6-467d-8b5c-1885ec899964 Poland | |
| aee3a33a-b645-42aa-8de1-c39a14c5bb6d Bulgaria | |
| 71377c74-1013-4b89-a20d-10fdab13193c Sweden | |
| a434e111-2601-4c70-a42a-7bf0421c1111 Portugal | |
| f5efc67b-75ab-4e72-b4b3-802648fc7ff1 Greece | |
| 3c14708d-5034-42be-92d2-4f5cbc30c73f Croatia | |
| ea8e57b4-0485-457d-951d-0e0b5a818ac6 Germany | |
| 0b896d45-6809-4d71-a737-68b60d44e657 Czech Republic | |
| 9606eb5a-833c-47e7-b0d9-2cca97c2f2c2 Poland | |
| 18a86be4-3cc6-4448-a948-680f4c534840 Netherlands | |
| ac120286-c0f8-4062-96fe-2264f016d017 France | |
| 142ac935-5594-4abf-a909-f9b7d10f1540 Belgium | |
| 2383ea9d-f9ec-46a6-9884-d15d0db3691b Germany | |
| 3b7b3c10-7cc9-4b91-b0b8-24a491d14c87 Sweden | |
| deec522a-a7cc-4086-8557-eb57ca6c7071 Germany | |
| 1651733a-5e8d-4344-b62a-eb543a263dc0 Hungary | |
| 8ad6bf1f-ac71-4974-999b-8cfcb2887ca1 Spain | |
| e75b576d-114e-43ad-9d53-0554aab08ce7 France | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644581909 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 566 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 81 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 95 kg |
| Embalaje Nivel 1 EAN | 8015644581909 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 5000 cycle |
| Ue = 500 ... 690 V 4000 cycle | |
| 10 cycles per hour | |
| Durabilidad mecánica | 15000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 360 W |
| Corriente nominal (In) | 4000 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 4000 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 100 kA |
| durante 3 s 75 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 4000 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E4 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0016 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4H4000 1SDA056850R1 ABB E4H4000 PR121/P LSIG 3P F HR | 69 Kbytes |
|
