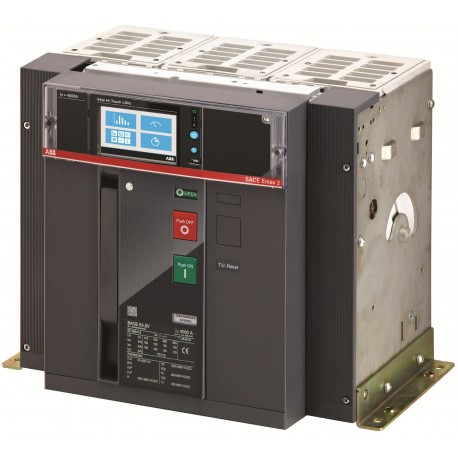

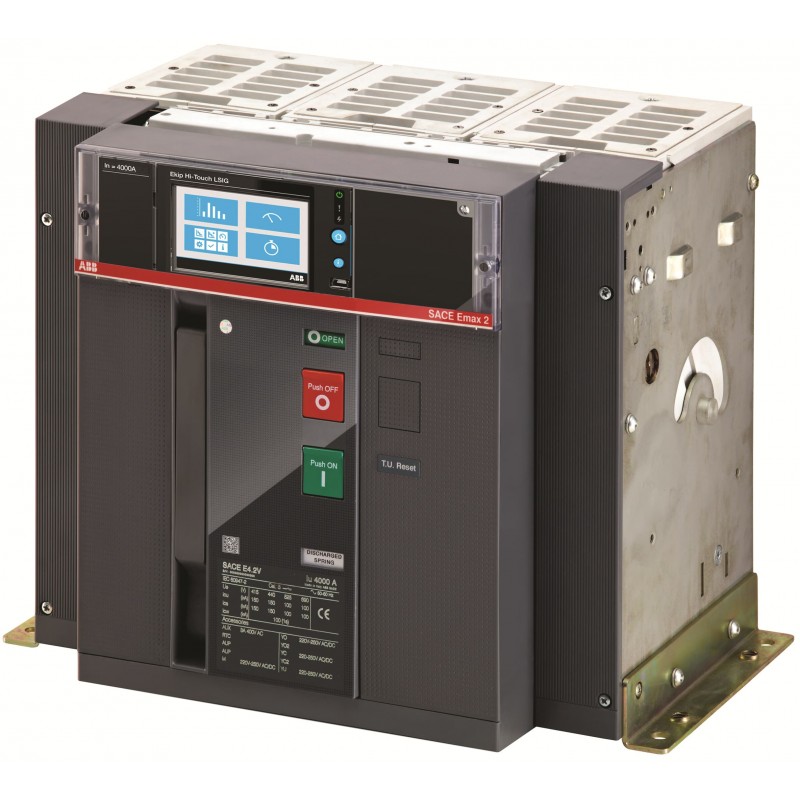

1SDA071169R1 ABB E4.2H 3200 Ekip Hi-Touch LSIG 3p F HR
1SDA071169R1
ABB
E4.2H 3200 Ekip Hi-Touch LSIG 3p F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | fb336790-0e0b-43e1-a1c5-b4aaf65e2750 Italia (IT) |
| SCIP semplificato | 4c004469-be25-4669-aecd-a6e979ff871c Belgio (BE) |
| af767e2a-b686-473d-87dd-79f9db37ef91 Germania (DE) | |
| f966e3c6-9613-472e-b0bd-249f1071eb4b Svezia (SE) | |
| b491fc16-272e-40f0-813b-a134dc1571a6 Germania (DE) | |
| b2f0e301-740d-4bee-a8b3-d84af8d07192 Belgio (BE) | |
| c83df422-46de-4166-a1c9-a19820339152 Finlandia (FI) | |
| 00b6a7e9-c04c-4f9d-a34a-5b6b66b03ca4 Estonia (EE) | |
| cd6328aa-c3e8-40de-aab6-220319dea83a Ungheria (HU) | |
| 8ba7b5ff-0925-49ce-904d-7187ff32c0f9 Grecia (GR) | |
| ecb7cf71-0f92-45fd-be6d-b7240fd8c65c Portogallo (PT) | |
| 6845a1d5-aefe-4c52-b203-e263bf5abc59 Bulgaria (BG) | |
| 52804645-65ab-4d8c-9b7b-1fd5c7466b42 Svezia (SE) | |
| 83661567-43d5-48b0-bc7f-8b811c48a531 Polania (PL) | |
| c179d59e-f42e-42b1-be46-0bcc97a7d8a6 Repubblica Ceca (CZ) | |
| f061ac41-0096-47f0-b8be-fef946576bc9 Polania (PL) | |
| 0f3db5f7-a62e-4252-988c-f83da58c29ba Paesi Bassi (Olanda) (NL) | |
| feb1383c-7748-4e22-a6eb-b4277af4f2e8 Croazia (HR) | |
| 591020c5-a233-492d-935e-68bf43ad0b51 Germania (DE) | |
| cc159b53-a065-4292-a12c-fffa04679b2a Danimarca (DK) | |
| 809f01ad-181c-48af-9f32-473971f5e3e5 Spagna (ES) | |
| 86d5444e-b019-4697-a23c-e36dc1002afe Germania (DE) | |
| fd354631-38f5-4216-a1d7-5271b9701a21 Polania (PL) | |
| a4946e78-855d-4ed2-a59b-8b1bfd0a7435 Germania (DE) | |
| 4896ba54-ae19-47fc-8e4d-06646c40c646 Norvegia (NO) | |
| 18c6a0f3-1302-4c46-adf5-ff9ac0751e2b Ungheria (HU) | |
| 96242d0a-2219-4659-a0a3-63d6fceb96c8 Francia (FR) | |
| 9849f5af-1282-4720-b8c6-48fb194fe806 Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z4HVENBK200A000000XX |
| EAN | 8015644750190 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 63 kg |
| EAN imballo livello 1 | 8015644750190 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0171 |
| Dati tecnici | |
| Capacità di connessione | 3000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 7000 ciclo (i) |
| Ue = 500 ... 690 V 7000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 425 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 85 kA |
| per 3 s 66 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Hi-Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 3200 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1280.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 1920.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 4800.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4.2H 3200 Ekip Hi-Touch LSIG 3p F HR - ABB - E4.2H3200 - 1SDA071169R1 | 91 Kbytes |
|
| E4.2H3200 1SDA071169R1 ABB E4.2H 3200 Ekip Hi-Touch LSIG 3p F HR | 71 Kbytes |
|
