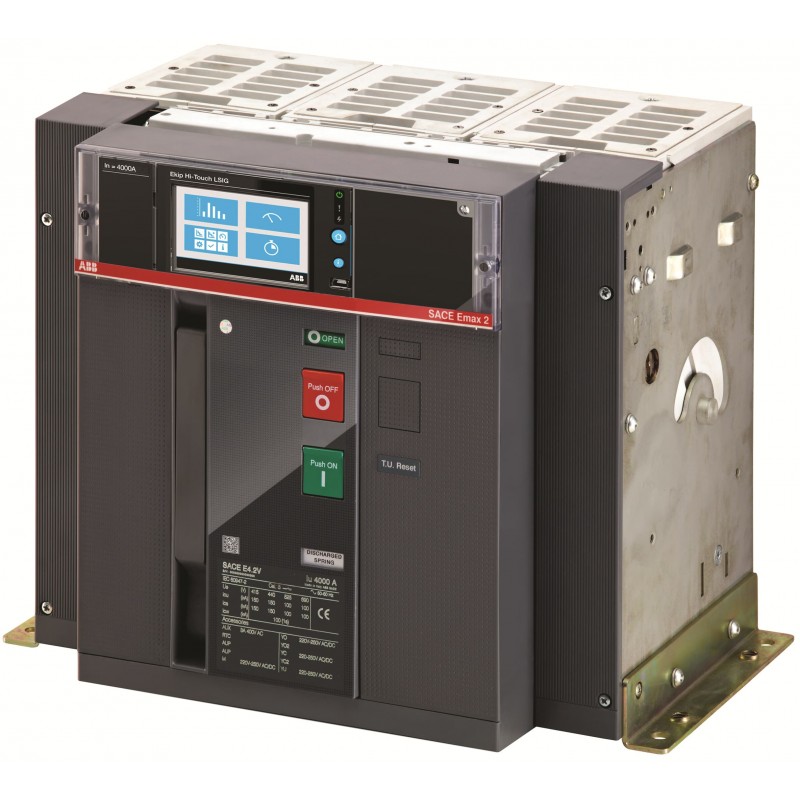

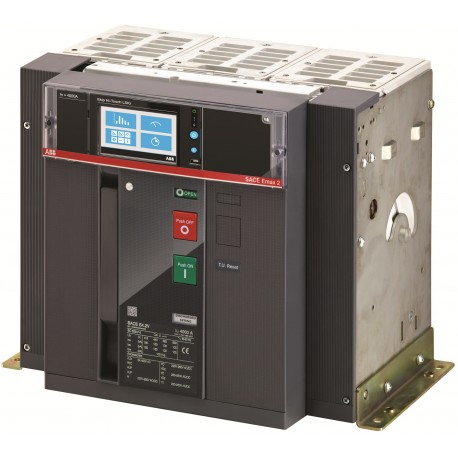

1SDA071169R1 ABB E4.2H 3200 Ekip HiTouch LSIG 3P F HR
1SDA071169R1
ABB
E4.2H 3200 Ekip HiTouch LSIG 3P F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E4.2
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sí |
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 9AKK108468A2363 |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Vida útil del producto prolongada | Se ofrecen servicios de extensión de por vida |
| Tasa de reciclabilidad del producto según EN45555 | Diseño para cerrar ciclos de recursos - Norma EN45555 - 79.3 % |
| Cumplimiento de Materiales | |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| SCIP | fb336790-0e0b-43e1-a1c5-b4aaf65e2750 Italy |
| SCIP simplificado | 4c004469-be25-4669-aecd-a6e979ff871c Belgium |
| af767e2a-b686-473d-87dd-79f9db37ef91 Germany | |
| f966e3c6-9613-472e-b0bd-249f1071eb4b Sweden | |
| b491fc16-272e-40f0-813b-a134dc1571a6 Germany | |
| b2f0e301-740d-4bee-a8b3-d84af8d07192 Belgium | |
| c83df422-46de-4166-a1c9-a19820339152 Finland | |
| 00b6a7e9-c04c-4f9d-a34a-5b6b66b03ca4 Estonia | |
| cd6328aa-c3e8-40de-aab6-220319dea83a Hungary | |
| 8ba7b5ff-0925-49ce-904d-7187ff32c0f9 Greece | |
| ecb7cf71-0f92-45fd-be6d-b7240fd8c65c Portugal | |
| 6845a1d5-aefe-4c52-b203-e263bf5abc59 Bulgaria | |
| 52804645-65ab-4d8c-9b7b-1fd5c7466b42 Sweden | |
| 83661567-43d5-48b0-bc7f-8b811c48a531 Poland | |
| c179d59e-f42e-42b1-be46-0bcc97a7d8a6 Czech Republic | |
| f061ac41-0096-47f0-b8be-fef946576bc9 Poland | |
| 0f3db5f7-a62e-4252-988c-f83da58c29ba Netherlands | |
| feb1383c-7748-4e22-a6eb-b4277af4f2e8 Croatia | |
| 591020c5-a233-492d-935e-68bf43ad0b51 Germany | |
| cc159b53-a065-4292-a12c-fffa04679b2a Denmark | |
| 809f01ad-181c-48af-9f32-473971f5e3e5 Spain | |
| 86d5444e-b019-4697-a23c-e36dc1002afe Germany | |
| fd354631-38f5-4216-a1d7-5271b9701a21 Poland | |
| a4946e78-855d-4ed2-a59b-8b1bfd0a7435 Germany | |
| 4896ba54-ae19-47fc-8e4d-06646c40c646 Norway | |
| 18c6a0f3-1302-4c46-adf5-ff9ac0751e2b Hungary | |
| 96242d0a-2219-4659-a0a3-63d6fceb96c8 France | |
| 9849f5af-1282-4720-b8c6-48fb194fe806 France | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | Z4HVENBK200A000000XX |
| EAN | 8015644750190 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 384 mm |
| Alto del producto | 371 mm |
| Largo del product | 270 mm |
| Peso del product | 56 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 610 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 63 kg |
| Embalaje Nivel 1 EAN | 8015644750190 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax 2 |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001252R0171 |
| Técnica | |
| Capacidad de conexión | 3000 mm² |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 7000 cycle |
| Ue = 500 ... 690 V 7000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 425 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | acc. to IEC 60947-2 12 kV |
| Tensión nominal de aislamiento (Ui) | CA 1000 V |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Capacidad nominal de corte en cortocircuito, en % de Icu (Ics) | 100 % |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 85 kA |
| durante 3 s 66 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Destornillador recomendado | M12 |
| Liberar | Ekip Hi-Touch LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo de conexión del terminal | Trasero plano Horizontal |
| Tipo de terminal | Cerrojo |
| Par de apriete | 70 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Certificado CSA | No certification needed |
| Certificado CSA (seguridad intrínseca) | No certification needed |
| Ficha técnica, información técnica | 1SDC200023D0709 |
| Declaración de conformidad - CE | 9AKK106713A5545 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Dibujos mecánicos | 1SDH001001R0100 |
| Diagrama de cableado | 1SDM000091R0001 |
| Instrucciones y manuales | 1SDH001000R0005 |
| Instrucciones y manuales (parte 2) | 1SDH001316R1005 |
| Clasificaciones y estándares externos | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de categoría granular de IDEA (IGCC) | 4926 >> Air circuit breakers |
| Código de clasificación de objetos | Q |
| UNSPSC | 39121615 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
| Característica | Valor |
|---|---|
| Intensidad nominal permanente Iu (EF001389) | 3200 A |
| Tensión nominal (EF003977) | 690 V |
| Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) | 100 kA |
| Ajuste actual de liberación de sobrecarga (EF002336) | 1280.0 A |
| Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) | 1920.0 A |
| Rango de ajuste de liberación instantánea de cortocircuito (EF007131) | 4800.0 A |
| Protección de fallo a tierra integrada (EF007296) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Construcción del dispositivo (EF008240) | Técnica integrada fija para dispositivo integrado |
| Apto para montaje en carril DIN (EF007250) | No |
| Montaje en rail DIN opcional (EF008904) | No |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 4 |
| Con alarma activada (EF007006) | Sí |
| Con liberación de baja tensión integrada (EF001390) | No |
| Número de polos (EF001391) | 3 |
| Posición de la conexión para el circuito principal de tensión (EF006671) | Detrás |
| Ejecución del elemento accionador (EF006976) | Botón pulsador |
| Aparato completo con dispositivo de protección (EF008906) | Sí |
| Accionamiento motorizado integrado (EF006697) | No |
| Accionamiento motorizado opcional (EF007386) | Sí |
| Grado de protección (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E4.2H 3200 Ekip HiTouch LSIG 3P F HR - ABB - E4.2H3200 - 1SDA071169R1 | 91 Kbytes |
|
| E4.2H3200 1SDA071169R1 ABB E4.2H 3200 Ekip HiTouch LSIG 3P F HR | 72 Kbytes |
|
