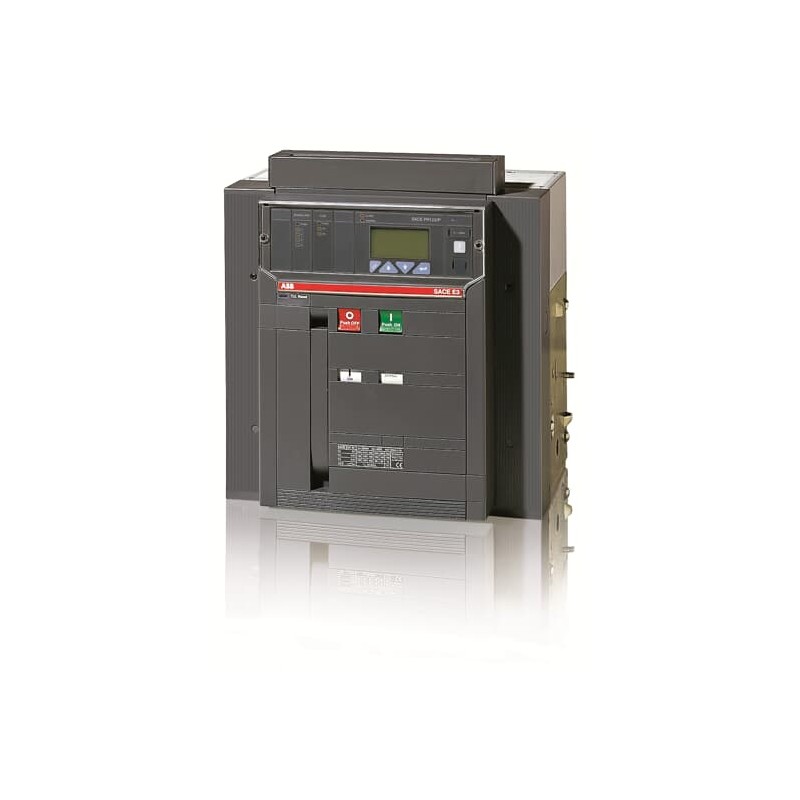

1SDA056499R1 ABB E3H 3200 PR122/P-LI In 3200A 3p F HR
1SDA056499R1
ABB
E3H 3200 PR122/P-LI In=3200A 3p F HR
E3H3200 PR122/P LI 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E3
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 40ba9a04-7bd3-40a6-a814-0ace8b4d7387 Italia (IT) |
| SCIP semplificato | 24811968-826f-4512-badc-92c7abdf67fa Germania (DE) |
| 8d442577-ac41-4752-959f-dae982f03bf6 Bulgaria (BG) | |
| 5462f4f9-e288-4988-b7e9-7b5ddc780f40 Germania (DE) | |
| 18721dc8-5b70-4260-a65f-4fb3f48ad4a6 Germania (DE) | |
| 0769fd20-16d8-48f9-9fb1-c525314a489d Estonia (EE) | |
| 80462dcc-4b7e-4cb0-ace8-649d3f84a45f Svezia (SE) | |
| 6ed507b7-5bb2-42d8-879b-ebec565a3798 Grecia (GR) | |
| 76abc71d-88d3-4136-b8a2-4491d5eb7fdc Portogallo (PT) | |
| 36e27e01-032d-4de8-acfb-d17a0830871e Germania (DE) | |
| a302729d-2f3f-4db1-9468-3acc652d10bc Spagna (ES) | |
| f4224e32-b9a2-4a27-bdc0-e28f8ab8e343 Francia (FR) | |
| b9bda07b-1082-4e02-970f-495319e96c40 Ungheria (HU) | |
| 4b5d824e-8c14-4043-9002-b19e8c7c2d52 Belgio (BE) | |
| e7c0cc71-1913-47a4-97c0-174d1633bc76 Svezia (SE) | |
| 304c0eb6-db34-4fb2-a8de-7b5975a4d60d Polania (PL) | |
| 411700be-47b7-45a3-b51a-6ebfe733ffe1 Francia (FR) | |
| 29eb6d32-8e55-4e25-9b0d-5c242e0c6d5d Polania (PL) | |
| 0a030f0e-26be-4d95-85cf-edcdd628bf78 Finlandia (FI) | |
| 7a445c15-644a-43b5-9157-ed680490f78b Ungheria (HU) | |
| 29a010a6-e6ee-454b-9711-f223d51b2d07 Paesi Bassi (Olanda) (NL) | |
| 12bb7576-9439-43e3-9b85-a302dc6bf29e Polania (PL) | |
| ef8fad8e-efb2-4c4f-818e-c4f2a6fb83be Danimarca (DK) | |
| 425cf933-20a2-446d-8ac3-f6b8c98db280 Norvegia (NO) | |
| 1e88810e-0efb-49e3-b3b5-bbf510d1704c Croazia (HR) | |
| 33da49c5-9ad9-476e-b46e-bdd8997c32a2 Germania (DE) | |
| 0c96dab3-47a7-422f-b960-6c850732b6a2 Repubblica Ceca (CZ) | |
| 8d81a3f5-8be5-4757-bfaf-1ba28cc76034 Belgio (BE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644578398 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 404 mm |
| Altezza prodotto | 418 mm |
| Profondità prodotto | 302 mm |
| Peso netto prodotto | 60 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 72 kg |
| EAN imballo livello 1 | 8015644578398 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 6000 ciclo (i) |
| Ue = 500 ... 690 V 5000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 330 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 3200 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 65 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E3 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Rear flat Horizontal | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0015 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E3H 3200 PR122/P-LI In3200A 3p F HR - ABB - E3H3200 - 1SDA056499R1 | 89 Kbytes |
|
| E3H3200 1SDA056499R1 ABB E3H 3200 PR122/P-LI In 3200A 3p F HR | 67 Kbytes |
|
