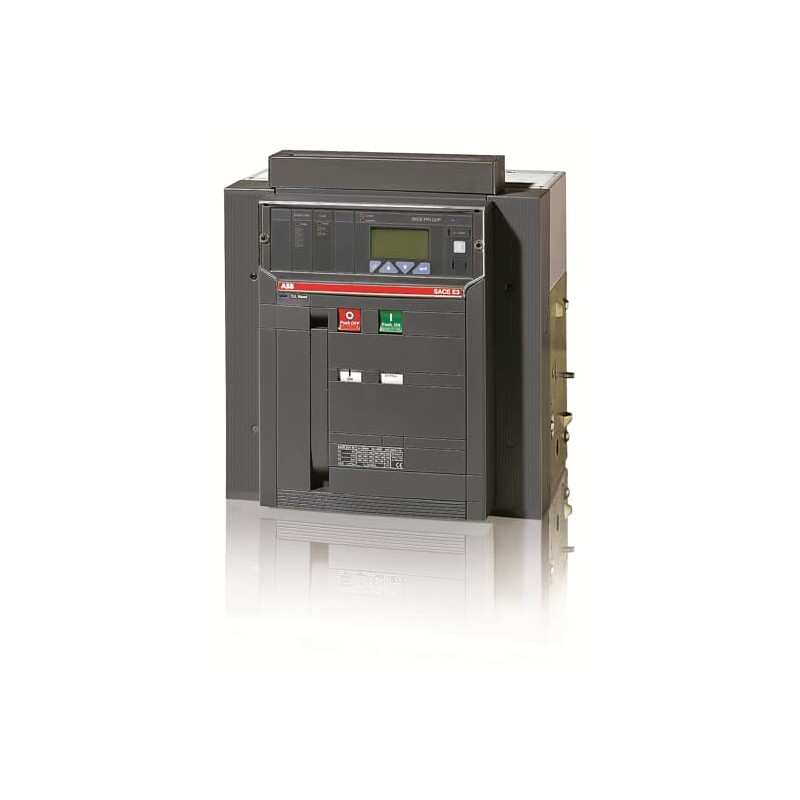

1SDA056499R1 ABB E3H3200 PR122/P LI 3P F HR
1SDA056499R1
ABB
E3H3200 PR122/P LI 3P F HR
E3H 3200 PR122/P-LI In=3200A 3p F HR
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 40ba9a04-7bd3-40a6-a814-0ace8b4d7387 Italy |
| SCIP simplificado | 24811968-826f-4512-badc-92c7abdf67fa Germany |
| 8d442577-ac41-4752-959f-dae982f03bf6 Bulgaria | |
| 5462f4f9-e288-4988-b7e9-7b5ddc780f40 Germany | |
| 18721dc8-5b70-4260-a65f-4fb3f48ad4a6 Germany | |
| 0769fd20-16d8-48f9-9fb1-c525314a489d Estonia | |
| 80462dcc-4b7e-4cb0-ace8-649d3f84a45f Sweden | |
| 6ed507b7-5bb2-42d8-879b-ebec565a3798 Greece | |
| 76abc71d-88d3-4136-b8a2-4491d5eb7fdc Portugal | |
| 36e27e01-032d-4de8-acfb-d17a0830871e Germany | |
| a302729d-2f3f-4db1-9468-3acc652d10bc Spain | |
| f4224e32-b9a2-4a27-bdc0-e28f8ab8e343 France | |
| b9bda07b-1082-4e02-970f-495319e96c40 Hungary | |
| 4b5d824e-8c14-4043-9002-b19e8c7c2d52 Belgium | |
| e7c0cc71-1913-47a4-97c0-174d1633bc76 Sweden | |
| 304c0eb6-db34-4fb2-a8de-7b5975a4d60d Poland | |
| 411700be-47b7-45a3-b51a-6ebfe733ffe1 France | |
| 29eb6d32-8e55-4e25-9b0d-5c242e0c6d5d Poland | |
| 0a030f0e-26be-4d95-85cf-edcdd628bf78 Finland | |
| 7a445c15-644a-43b5-9157-ed680490f78b Hungary | |
| 29a010a6-e6ee-454b-9711-f223d51b2d07 Netherlands | |
| 12bb7576-9439-43e3-9b85-a302dc6bf29e Poland | |
| ef8fad8e-efb2-4c4f-818e-c4f2a6fb83be Denmark | |
| 425cf933-20a2-446d-8ac3-f6b8c98db280 Norway | |
| 1e88810e-0efb-49e3-b3b5-bbf510d1704c Croatia | |
| 33da49c5-9ad9-476e-b46e-bdd8997c32a2 Germany | |
| 0c96dab3-47a7-422f-b960-6c850732b6a2 Czech Republic | |
| 8d81a3f5-8be5-4757-bfaf-1ba28cc76034 Belgium | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644578398 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 404 mm |
| Alto del producto | 418 mm |
| Largo del product | 302 mm |
| Peso del product | 60 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 72 kg |
| Embalaje Nivel 1 EAN | 8015644578398 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | F |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 6000 cycle |
| Ue = 500 ... 690 V 5000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 330 W |
| Corriente nominal (In) | 3200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 3200 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 3200 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR122/P-LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Disyuntores fijos |
| Trasero plano Horizontal | |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| 1SDH000460R0105 | |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E3H3200 PR122/P LI 3P F HR - ABB - E3H3200 - 1SDA056499R1 | 89 Kbytes |
|
| E3H3200 1SDA056499R1 ABB E3H3200 PR122/P LI 3P F HR | 68 Kbytes |
|
