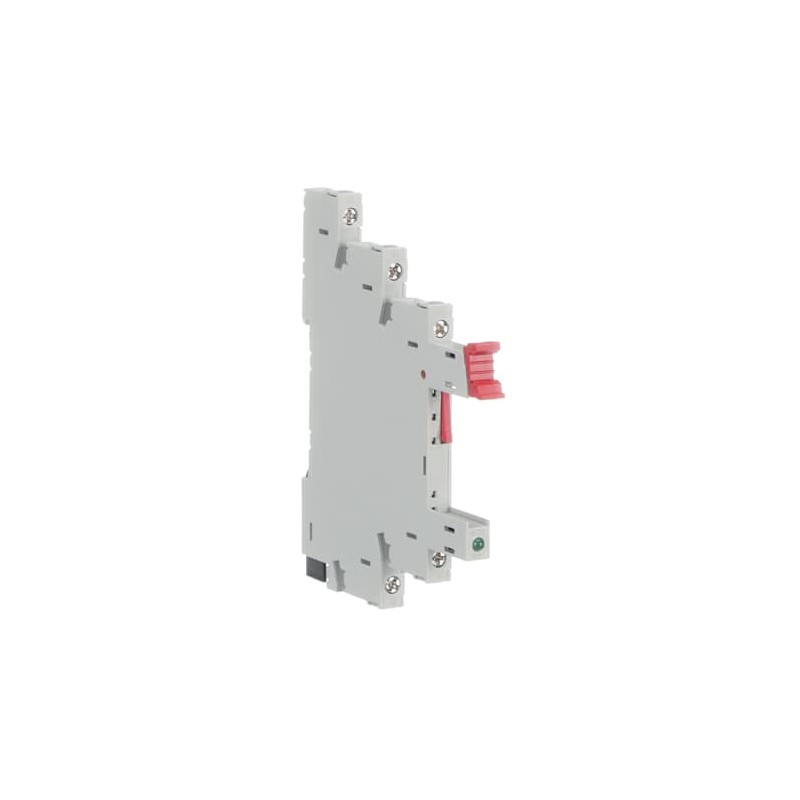

1SVR405521R1100 ABB CR-S006/024VDC1SS Socket 1c/o, A1-A2 6-24VDC, 250VAC
1SVR405521R1100
ABB
10
CR-S006/024VDC1SS Socket 1c/o, A1-A2=6-24VDC, 250VAC
Base CR-S006/024VDC1SS
CR-S006/024VDC1SS BASE X REL? 6 MM
relè > zoccolo per relè
Relè elettronici > Interface Relays
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614499180 |
| Quantità minima di ordinazione | 10 pezzo (i) |
| Codice tariffario doganale | 85369010 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC110004C0210_05 |
| Istruzioni e manuali | 1SVC405650M9010 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC179468_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 6.3 mm |
| Altezza prodotto | 76.4 mm |
| Profondità prodotto | 88.5 mm |
| Peso netto prodotto | 0.025 kg |
| Dati tecnici | |
| Funzione | accessorio per relè zoccolati CR-S |
| Sottofunzione | Socket |
| Tensione nominale di alimentazione di controllo (Us) | 6 ... 24 V DC |
| Tensione nominale di funzionamento | 250 V AC |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 6 A |
| Tensione nominale di isolamento (Ui) | 250 V |
| Grado di protezione | IP20 |
| Terminali IP20 | |
| Capacità di connessione | Flessibile 2.5 mm² |
| Rigid 2.5 mm² | |
| Coppia di serraggio | 0.5 N·m |
| Lunghezza di spelatura cavo | 7 mm |
| Posizione di montaggio | 1 |
| Montaggio su barra DIN | TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61984 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Flessibile 14 AWG |
| Rigid 14 AWG | |
| Coppia di serraggio UL/CSA | 4.42 in·lb |
| Sezioni dei cavi circuito principale UL/CSA | Flexible with Ferrule 2x 20 ... 18 AWG |
| Rigid 2x 20-16 AWG | |
| Stranded 2 x 20-16 AWG | |
| Infiammabilità secondo UL94 | V-0 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... +70 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CSA | CSA_262671_2785566 |
| Certificato cURus | cURus508_E244328 |
| Dichiarazione di conformità - CE | 1SVD982017-0001 |
| Declaration of Conformity - UKCA | 1SVD982017-1000 |
| Certificato VDE | VDE_40039479 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Larghezza imballo livello 1 | 93 mm |
| Profondità imballo livello 1 | 66 mm |
| Altezza imballo livello 1 | 81 mm |
| Peso lordo imballo livello 1 | 0.26 kg |
| EAN imballo livello 1 | 4013614486319 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC001456 - zoccolo relè |
| ETIM 8 | EC001456 - Relay socket |
| ETIM 9 | EC001456 - Relay socket |
| eClass | V11.0 : 27371603 |
| UNSPSC | 39122335 |
| E-Number (Finland) | 2712360 |
| E-Number (Sweden) | 4001390 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| con morsetti amovibili (EF003340) | No |
| integrazione funzionale possibile (EF003444) | No |
| numero di pin (EF005580) | 0 |
| larghezza (EF000008) | 6.3 mm |
| altezza (EF000040) | 76.4 mm |
| profondità (EF000049) | 88.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| CR-S006/024VDC1SS Socket 1c/o, A1-A26-24VDC, 250VAC - ABB - Base CR-S006/024VD - 1SVR405521R1100 | 105 Kbytes |
|
| Base CR-S006/024VD 1SVR405521R1100 ABB CR-S006/024VDC1SS Socket 1c/o, A1-A2 6-24VDC, 250VAC | 49 Kbytes |
|
