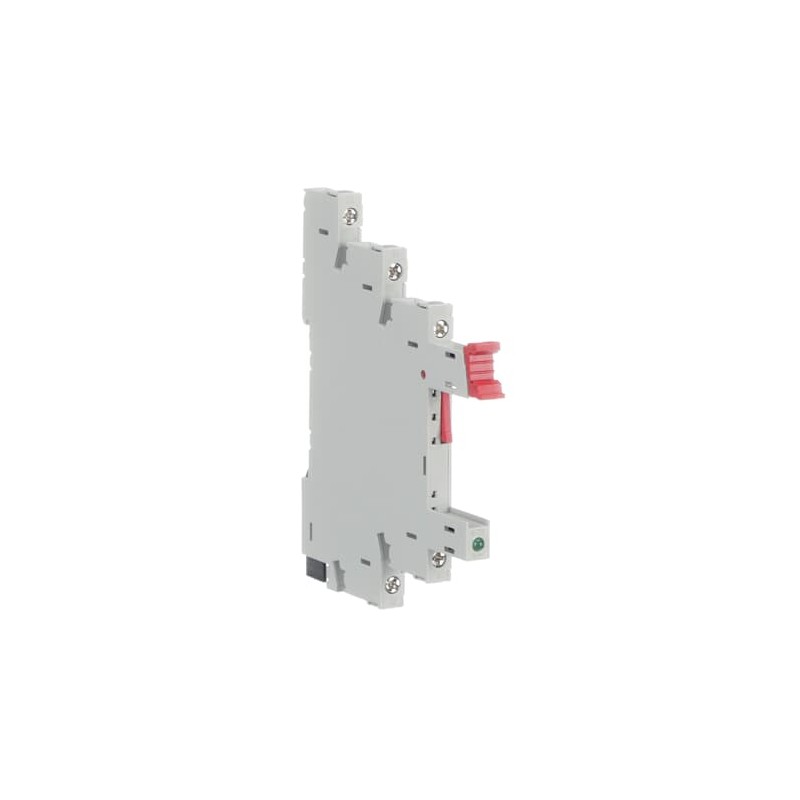

1SVR405521R1100 ABB Base CR-S006/024VDC1SS
1SVR405521R1100
ABB
10
Base CR-S006/024VDC1SS
CR-S006/024VDC1SS Socket 1c/o, A1-A2=6-24VDC, 250VAC
Relés > Zócalos para relés
Relés electrónicos > Relés de Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4013614499180 |
| Cantidad mínima de pedido | 10 piece |
| Código arancelario | 85369010 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_05 |
| Instrucciones y manuales | 1SVC405650M9010 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC179468_EPLAN |
| Dimensiones | |
| Ancho del product | 6.3 mm |
| Alto del producto | 76.4 mm |
| Largo del product | 88.5 mm |
| Peso del product | 0.025 kg |
| Técnica | |
| Función | Accessory for interface relays CR-S |
| Subfunción | Socket |
| Tensión nominal de alimentación de control (Us) | 6 ... 24 V DC |
| Tensión nominal de operación | 250 V AC |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 6 A |
| Tensión nominal de aislamiento (Ui) | 250 V |
| Grado de protección | IP20 |
| Terminals IP20 | |
| Capacidad de conexión | Flexible 2.5 mm² |
| Rígido 2.5 mm² | |
| Par de apriete | 0.5 N·m |
| Longitud de pelado del cable | 7 mm |
| Posición de montaje | 1 |
| Montaje en contactores | TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61984 | |
| UL 508 | |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Flexible 14 AWG |
| Rígido 14 AWG | |
| Par de apriete UL/CSA | 4.42 in·lb |
| Capacidad de conexión del circuito principal UL/CSA | Flexible con férula 2x 20 ... 18 AWG |
| Rígido 2x 20-16 AWG | |
| Varado 2 x 20-16 AWG | |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -40 ... +70 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CSA | CSA_262671_2785566 |
| Certificado de cURus | cURus508_E244328 |
| Declaración de conformidad - CE | 1SVD982017-0001 |
| Declaración de conformidad - UKCA | 1SVD982017-1000 |
| Certificado VDE | VDE_40039479 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 10 piece |
| Embalaje Nivel 1 Ancho | 93 mm |
| Embalaje Nivel 1 Largo | 66 mm |
| Embalaje Nivel 1 Alto | 81 mm |
| Embalaje Nivel 1 Peso | 0.26 kg |
| Embalaje Nivel 1 EAN | 4013614486319 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001456 - Relay socket |
| ETIM 8 | EC001456 - Relay socket |
| ETIM 9 | EC001456 - Relay socket |
| Clase electrónica | V11.0 : 27371603 |
| UNSPSC | 39122335 |
| Número E (Finlandia) | 2712360 |
| Número E (Suecia) | 4001390 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Con abrazaderas extraíbles (EF003340) | No |
| Suplemento funcional posible (EF003444) | No |
| Número de pines (EF005580) | 0 |
| Anchura (EF000008) | 6.3 mm |
| Altura (EF000040) | 76.4 mm |
| Profundidad (EF000049) | 88.5 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF ABB Time Relays CT-C CT-S CT-D 2024 EN.pdf | 47 Mbytes |
|
| Base CR-S006/024VDC1SS - ABB - Base CR-S006/024VD - 1SVR405521R1100 | 105 Kbytes |
|
| Base CR-S006/024VD 1SVR405521R1100 ABB Base CR-S006/024VDC1SS | 49 Kbytes |
|
