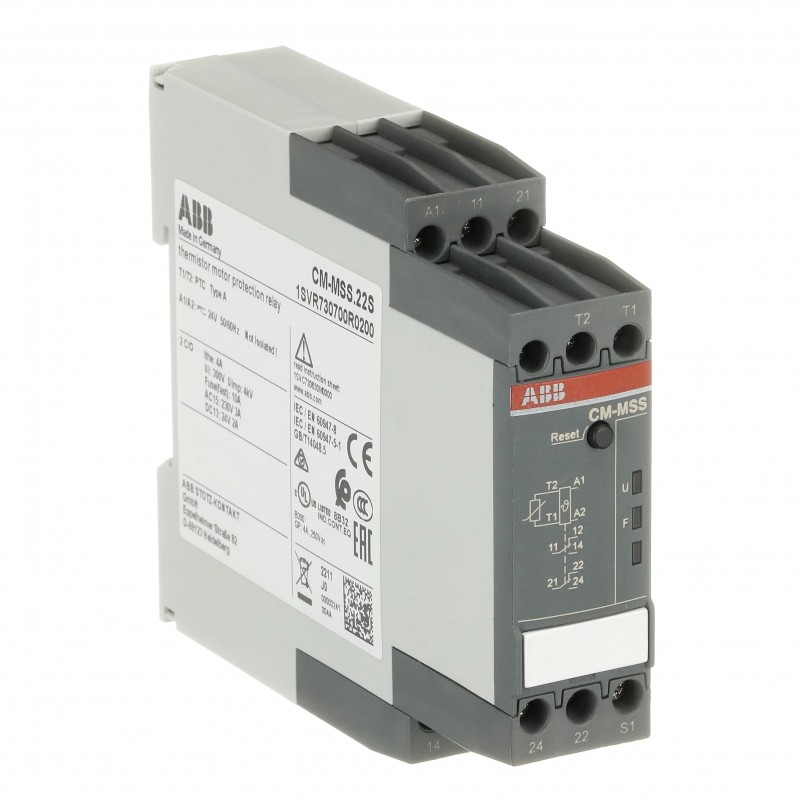

1SVR730700R0200 ABB CM-MSS.22S Therm. Protec motore. relè 2c / o, 24VAC / DC
1SVR730700R0200
ABB
CM-MSS.22S Therm. Protec motore. relè 2c / o, 24VAC / DC
CM-MSS.22S RELÈ DI CONTROLLO MOTORE x PTC
CM-MSS.22S ALIM. 24 VAC/DC2 C/O VITE
Apparecchi elettrici a bassa tensione > relais per protezione a termistore (PTC)
Relè elettronici > Monitoring
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| EAN | 4013614496714 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC112220D0201 |
| Istruzioni e manuali | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| EPLAN Data | 9AAC132589_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 22.5 mm |
| Altezza prodotto | 85.6 mm |
| Profondità prodotto | 103.7 mm |
| Peso netto prodotto | 0.132 kg |
| Dati tecnici | |
| Funzione | Relè di controllo elettronici |
| Reset automatico, manuale o da remoto | |
| manual or remote reset | |
| Tensione nominale di alimentazione di controllo (Us) | 24 V AC/DC |
| Tensione nominale di funzionamento | Circuito Ausiliario 250 V AC |
| Frequenza nominale (f) | Circuito di Alimentazione 50/60 Hz |
| Uscita | 2 C/O Contacts |
| Tipo di morsetto | Screw Terminals |
| Corrente nominale di funzionamento AC-12 (Ie) | (230 V) 4 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (230 V) 3 A |
| Corrente nominale di funzionamento DC-12 (Ie) | (24 V) 4 A |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 2 A |
| Capacità di commutazione minima | 24 V |
| 10 mA | |
| Tensione di tenuta ad impulso (Uimp) | Circuito di Uscita 1 / Circuito di Uscita 2 4 kV |
| Circuito di Uscita 4 kV | |
| Tensione nominale di isolamento (Ui) | Circuito di Misura / Circuito di Uscita 300 V |
| Circuito di Uscita 1 / Circuito di Uscita 2 300 V | |
| Circuito di Alimentazione / Circuito di Uscita 300 V | |
| Grado di protezione | Abitazione IP50 |
| Terminali IP20 | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Dispositivi di protezione da cortocircuito | Circuito di Uscita NC - Fusibili Tipo F 10 A |
| Circuito di Uscita NO - Fusibili Tipo F 10 A | |
| Durata elettrica | AC-12 100000 ciclo (i) |
| Durata meccanica | Nr. Operations 30000000 ciclo (i) |
| Capacità di connessione | Flessibile 1x 0.5 ... 2.5 mm² |
| Flessibile 2x 0.5 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.5 ... 2.5 mm² | |
| Coppia di serraggio | 0.6 ... 0.8 N·m |
| Lunghezza di spelatura cavo | 8 mm |
| Cacciavite raccomandato | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posizione di montaggio | Qualsiasi |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito di Uscita 300 V AC |
| Contatto nominale UL/CSA | B300 |
| Sezioni dei cavi UL/CSA | Flessibile 1x 18-14 AWG |
| Flessibile 2x 18-16 AWG | |
| Rigid 1x 20-12 AWG | |
| Rigid 2x 20-14 AWG | |
| Coppia di serraggio UL/CSA | 7.08 in·lb |
| Servizio pilota di elementi di contatto secondo UL508 | B300 |
| Infiammabilità secondo UL94 | V-0 |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -40 ... +85 °C | |
| Massima altitudine d'esercizio permessa | Without Derating 2000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SVD981001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Nessuna dichiarazione necessaria |
| SCIP | 991bb91c-7b72-4a3e-bfe2-06d4dad60102 Germania (DE) |
| SCIP semplificato | 587edf96-5c9a-4865-b9a0-c7922442eb66 Germania (DE) |
| 145c443d-b1bc-46ac-8d02-efa5a45ccdbe Francia (FR) | |
| fd3e6849-7017-4ae8-b70d-8d6488d64373 Ungheria (HU) | |
| a2c0e89b-8cc1-4ed1-8acb-c9920272a4c4 Belgio (BE) | |
| 91fbac72-341b-4524-a1b3-2db479df9529 Portogallo (PT) | |
| 3c9ff200-d6e6-4751-83b9-9ab26d7714cd Germania (DE) | |
| ac6d8327-ccb6-4e90-9b11-3e63e85863a5 Svezia (SE) | |
| 72f013c0-c347-42c2-8dd5-44d84797d0b9 Francia (FR) | |
| 0e81272b-8adc-40cf-a8e6-b3316ee51f17 Spagna (ES) | |
| 629430e3-e0f8-43fd-95c2-4dcfaf6cb6ca Estonia (EE) | |
| dabb2ed6-b9d6-4479-82ce-6212d3b69f6b Svezia (SE) | |
| 516b31cf-e802-4bb9-9a5e-71a982a3e0f4 Polania (PL) | |
| 1c617828-a340-4b2b-bd42-c862fdb4d95a Polania (PL) | |
| 17610ba6-92d5-4ca4-831f-d64bba3e9f96 Norvegia (NO) | |
| f421b743-52ad-40e4-8595-8f96f2abb371 Croazia (HR) | |
| 14da33f5-72ed-4e04-aefa-82badad7705a Repubblica Ceca (CZ) | |
| 9db619e0-bda7-4a72-82c7-2bfe78f5f0d0 Germania (DE) | |
| f4f25c91-ea84-475e-9e0e-64f43c17b911 Polania (PL) | |
| c5af4d47-57e8-492e-8f59-dea76a3f20b1 Danimarca (DK) | |
| c6452b92-76e3-46e5-aecb-2a50bbe65fed Italia (IT) | |
| 4a99599d-8250-4824-ae58-dbb675fec96f Germania (DE) | |
| cf3e49c8-92b6-4676-b70d-f0ba790768ec Paesi Bassi (Olanda) (NL) | |
| 61282ef0-62a3-4e5c-9e1d-1a9124ea2239 Grecia (GR) | |
| 5eb83f2a-e59f-41c8-a7b9-ca530e26e357 Ungheria (HU) | |
| 7bf31848-ae57-4c8a-a036-392de82e8442 Bulgaria (BG) | |
| 910d2c09-5244-49f8-8781-f382047ef676 Finlandia (FI) | |
| c6ffeed5-2841-4645-a27f-ebb92c59efd5 Belgio (BE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sì |
| Dichiarazione prodotto ambientale - EPD | 1SAC200438H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | CB_DK-40837-UL |
| Certificato CCC | CCC_2005010303165479 |
| Certificato CQC | CQC2005010303165479 |
| Certificato cULus | cULus508_20140912-E140448 |
| Declaration of Conformity - CCC | 2020980303000194 |
| Dichiarazione di conformità - CE | 1SVD981006 |
| Declaration of Conformity - UKCA | 1SVD981006-10 |
| DNV GL Certificate | DNVGL_TAE00003W4 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 97 mm |
| Profondità imballo livello 1 | 30 mm |
| Altezza imballo livello 1 | 109 mm |
| Peso lordo imballo livello 1 | 0.155 kg |
| EAN imballo livello 1 | 4013614496714 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | B |
| ETIM 7 | EC002568 - protezione relè per motore termistore |
| ETIM 8 | EC002568 - Relay for thermistor protection (PTC) |
| ETIM 9 | EC002568 - Relay for thermistor protection (PTC) |
| eClass | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712502 |
| E-Number (Norway) | 4185881 |
| E-Number (Sweden) | 3860724 |
