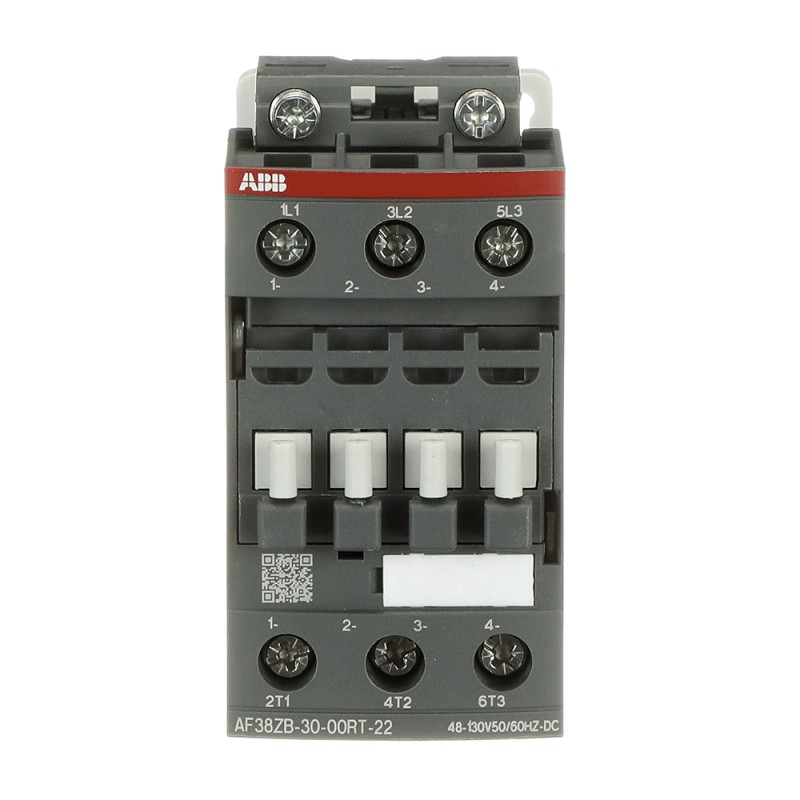

1SBL296060R2200 ABB AF38ZB-30-00RTCONT.TRAC.B.48-130VAC-DC

0/5 - 0 Opiniones

Riferimento 1SBL296060R2200

Fabbricante ABB

Descrizione:

AF38ZB-30-00RTCONT.TRAC.B.48-130VAC-DC

AF38ZB-30-00RT-22 48-130V50/60HZ-DC Contactor

Maggiori dettagli

Categorie:
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico > AF contactors to 38 A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Più venduti

▲

Dettagli

▲

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85364900
Download Piu' Usati
Scheda tecnica	1SBC100220C0201
Istruzioni e manuali	1SBC101035M6801
Istruzioni e manuali (parte 2)	1SAC200017M0002
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	45 mm
Profondità prodotto	86 mm
Altezza prodotto	86 mm
Peso netto prodotto	0.36 kg
Dati tecnici
Numero di contatti principali NA	3
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	0
Numero di contatti ausiliari NC	0
Numero di poli	3P
Norme di riferimento	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensione nominale di funzionamento	Circuito Principale 690 V
Frequenza nominale (f)	Circuito di Controllo 50 / 60 Hz
	Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (I_th)	secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 50 A
Corrente nominale di funzionamento AC-1 (I_e)	(690 V) 40 °C 50 A
	(690 V) 60 °C 42 A
	(690 V) 70 °C 37 A
Corrente nominale di funzionamento AC-3 (I_e)	(415 V) 60 °C 38 A
	(440 V) 60 °C 38 A
	(500 V) 60 °C 33 A
	(690 V) 60 °C 24 A
	(380 / 400 V) 60 °C 38 A
	(220 / 230 / 240 V) 60 °C 40 A
Corrente nominale di funzionamento AC-3e (I_e)	(415 V) 60 °C 38 A
	(440 V) 60 °C 38 A
	(500 V) 60 °C 33 A
	(690 V) 60 °C 24 A
	(380 / 400 V) 60 °C 38 A
	(220 / 230 / 240 V) 60 °C 40 A
Corrente nominale di funzionamento DC-1 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Corrente nominale di funzionamento DC-3 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 50 A
	(220 V) 3 Poles in Series, 60 °C 42 A
	(220 V) 3 Poles in Series, 70 °C 37 A
	(72 V) 1-Pole, 40 °C 50 A
	(72 V) 1-Pole, 60 °C 42 A
	(72 V) 1-Pole, 70 °C 37 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Corrente nominale di funzionamento DC-5 (I_e)	(110 V) 2 Poles in Series, 40 °C 50 A
	(110 V) 2 Poles in Series, 60 °C 42 A
	(110 V) 2 Poles in Series, 70 °C 37 A
	(110 V) 3 Poles in Series, 40 °C 50 A
	(110 V) 3 Poles in Series, 60 °C 42 A
	(110 V) 3 Poles in Series, 70 °C 37 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 25 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 25 A
	(72 V) 2 Poles in Series, 40 °C 50 A
	(72 V) 2 Poles in Series, 60 °C 42 A
	(72 V) 2 Poles in Series, 70 °C 37 A
	(72 V) 3 Poles in Series, 40 °C 50 A
	(72 V) 3 Poles in Series, 60 °C 42 A
	(72 V) 3 Poles in Series, 70 °C 37 A
Potenza nominale di funzionamento AC-3 (P_e)	(415 V) 18.5 kW
	(440 V) 22 kW
	(500 V) 22 kW
	(690 V) 22 kW
	(380 / 400 V) 18.5 kW
	(220 / 230 / 240 V) 11 kW
Potenza nominale di funzionamento AC-3e (P_e)	(415 V) 18.5 kW
	(440 V) 22 kW
	(500 V) 22 kW
	(690 V) 22 kW
	(380 / 400 V) 18.5 kW
	(220 / 230 / 240 V) 11 kW
Corrente nominale ammissibile di breve durata (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
Massimo potere di interruzione	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
Tensione nominale di isolamento (U_i)	acc. to IEC 60947-4-1 690 V
	secondo UL/CSA 600 V
Tensione di tenuta ad impulso (U_imp)	6 kV
Massima frequenza di commutazione elettrica	AC-1 600 cicli orari
	AC-2 / AC-4 150 cicli orari
	AC-3 1200 cicli orari
Massima frequenza di commutazione meccanica	3600 cicli orari
Tensione nominale circuito di controllo (U_c)	50 Hz 48 ... 130 V
	60 Hz 48 ... 130 V
	Funzionamento in DC 48 ... 130 V
Perdita di potenza	a Condizioni Operative Nominali AC-1 per Polo 2.4 W
	a Condizioni Operative Nominali AC-3 per Polo 1.3 W
Tempo di manovra	Between Coil De-energization and NC Contact Closing 13 ... 98 ms
	Between Coil De-energization and NO Contact Opening 11 ... 95 ms
	Between Coil Energization and NC Contact Opening 38 ... 90 ms
	Between Coil Energization and NO Contact Closing 40 ... 95 ms
Montaggio su barra DIN	TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
	TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)	2 x M4 Screws Placed Diagonally
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP10
	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Coppia di serraggio	Control Circuit 1.2 N·m
	Circuito Principale 2.5 N·m
Tipo di morsetto	Ring-Tongue Terminals
Nome prodotto	Block Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA	Circuito Principale 600 V
Potenza nominale di impiego UL/CSA	(600 V AC) 50 A
Portata UL/CSA	(120 V AC) Monofase 2 hp
	(200 ... 208 V AC) Tre Fasi 10 hp
	(220 ... 240 V AC) Tre Fasi 10 hp
	(240 V AC) Monofase 5 hp
	(440 ... 480 V AC) Tre Fasi 20 hp
	(550 ... 600 V AC) Tre Fasi 25 hp
Coppia di serraggio UL/CSA	Control Circuit 11 in·lb
	Circuito Principale 22 in·lb
Amperaggio motore uso pieno carico	(120 V AC) Monofase 24 A
	(200 ... 208 V AC) Tre Fasi 32.2 A
	(220 ... 240 V AC) Tre Fasi 28 A
	(240 V AC) Monofase 28 A
	(440 ... 480 V AC) Tre Fasi 34 A
	(550 ... 600 V AC) Tre Fasi 32 A
Dati ambientali
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistenza climatica	Category B according to IEC 60947-1 Annex Q
Massima altitudine d'esercizio permessa	Without Derating 3000 m
Shock and Vibration Withstand acc. to IEC 61373	Category 1, Class B
Grado di inquinamento	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP	96a02039-85b3-4545-8cf7-36c978d3f577 Cina (CN)
SCIP semplificato	9aef12a9-6787-46c4-983c-4431d8f37297 Polania (PL)
	2d090b10-2875-4249-a0a6-ee26a663cbb1 Belgio (BE)
	180de4d5-b925-4ea0-9859-cbc5f407b1dd Finlandia (FI)
	18918bcb-ed3b-4b9b-89a3-b647cb2f31b7 Polania (PL)
	6908327a-cc8f-4f3a-ae43-d80a27fd08d7 Norvegia (NO)
	b45086dd-8ace-487b-819e-bc4d79f70eff Repubblica Ceca (CZ)
	80e70afe-496e-47a1-bbe0-57318f53350c Germania (DE)
	41239d9f-2c8c-4f81-a620-beaac55b331d Spagna (ES)
	43a2c9c2-fa93-46a7-833b-d9cae6b01624 Germania (DE)
	a40b6fc7-be17-41f7-a745-faf0a8d01503 Danimarca (DK)
	918571e6-143f-4bb7-a75d-dd67e2e1f94e Germania (DE)
	ed9aa914-8fba-4ccb-98b8-6895f22bc8f2 Croazia (HR)
	853f2e14-bfa3-4bbf-a20f-3ceb365189f9 Ungheria (HU)
	247cf975-ee4a-47ed-ac90-a864eca7410f Polania (PL)
	6bcf25c8-ab83-45a5-9dfb-d744fe0bf52d Estonia (EE)
	3156161e-6408-4dea-b4d3-cfe9c0ed8017 Grecia (GR)
	d997daa6-2422-46c5-813d-41a2ba5bf185 Paesi Bassi (Olanda) (NL)
	5bda081b-07cd-41f9-82ef-85d9e9d67d9d Svezia (SE)
	14b0180f-fcc0-4ac5-99b2-32b244525a90 Germania (DE)
	76213f1c-1ec7-41f7-888a-9a96f64d9eb1 Ungheria (HU)
	e977d699-a4fc-437c-a785-627e3ab71d42 Belgio (BE)
	db056fea-b1f3-4b94-805c-4a958a0c753f Francia (FR)
	e43e41a5-3cdd-443a-a6e3-43bca96785c3 Francia (FR)
	4bf13d42-410a-44d7-9afa-ca2e3837c0e5 Germania (DE)
	e85149f9-2c04-438a-9df1-ab7476270770 Svezia (SE)
	b7e7c1a2-dafc-45cb-a95f-69b3a2ba610a Portogallo (PT)
	6dfea69b-4a95-4e66-b164-bdcc8286b0e1 Bulgaria (BG)
Toxic Substances Control Act - TSCA	2CMT2023-006525
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
ABB EcoSolutions	Sì
ABB Site Meeting Group Waste To Landfill Target	No non-hazardous waste is sent to a landfill
End Of Life Disassembling Instructions	1SBC101080M6801
Dichiarazione prodotto ambientale - EPD	1SBD250584E4000
Improved Energy Efficiency for Customers	Product Efficiency - Product considered more energy-efficient compared to similar product on market or older products from the same line
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 94.3 %
Certificati e dichiarazioni (numero del documento)
Certificato CB	CB_SE-116364
Certificato CCC	CCC_2024010304656668
Certificato CQC	CQC2010010304445623
Declaration of Conformity - CCC	2020980304001254
Dichiarazione di conformità - CE	1SBD250004U1000
Declaration of Conformity - UKCA	1SBD250035U1000
Scheda elenco UL	UL_E312527
Certificato UR	UL_20121122-E312527_9_5
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	87 mm
Profondità imballo livello 1	87 mm
Altezza imballo livello 1	47 mm
Peso lordo imballo livello 1	0.36 kg
EAN imballo livello 1	3471523129122
Unità imballo livello 2	box 21 pezzo (i)
Larghezza imballo livello 2	250 mm
Profondità imballo livello 2	300 mm
Altezza imballo livello 2	315 mm
Peso lordo imballo livello 2	16.2 kg
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 7	EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Codice categoria granulare IDEA (IGCC)	4758 >> Iec Contactors

Datasheet - PDF

▲

Titolo:	Dimensione:	Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione

Inserisci recensione

nascondi form

Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare? Si No

	Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Valutazione dei clienti:

Prodotto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Valutazione dei clienti:

Prodotto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Valutazione dei clienti:

Prodotto: 31295 WÖHNER Porta fusibili classe CC 1p
5 / 5 Usefull product

— B rahul 2025-09-18
Valutazione dei clienti:

Prodotto: 2CSF202004R1250 ABB FH202 AC-25 / 0,03 residu
