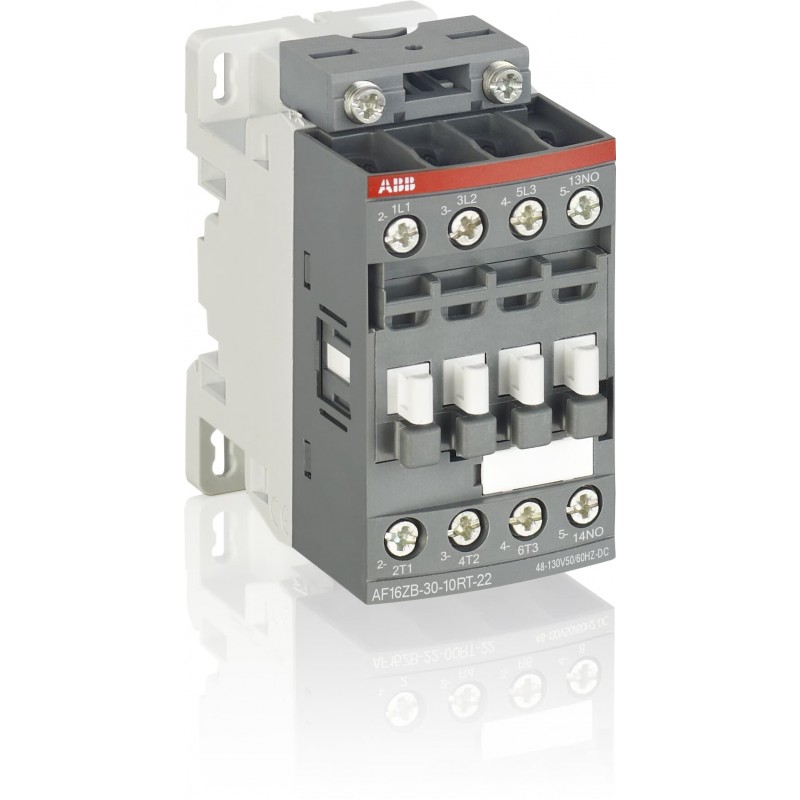

Visualizza ingrandito Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBL136060R2210 ABB AF09ZB-30-10RTCONT.TRAC.B.48-130VAC-DC

0/5 - 0 Opiniones

Riferimento 1SBL136060R2210

Fabbricante ABB

Descrizione:

AF09ZB-30-10RTCONT.TRAC.B.48-130VAC-DC

AF09ZB-30-10RT-22 48-130V50/60HZ-DC Contactor

Maggiori dettagli

Categorie:
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico > AF contactors to 38 A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Più venduti

▲

Dettagli

▲

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85364900
Download Piu' Usati
Scheda tecnica	1SBC100220C0201
Istruzioni e manuali	1SBC101035M6801
Istruzioni e manuali (parte 2)	1SAC200017M0002
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	45 mm
Profondità prodotto	77 mm
Altezza prodotto	86 mm
Peso netto prodotto	0.32 kg
Dati tecnici
Numero di contatti principali NA	3
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	1
Numero di contatti ausiliari NC	0
Numero di poli	3P
Norme di riferimento	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Tensione nominale di funzionamento	Circuito Ausiliario 690 V
	Circuito Principale 690 V
Frequenza nominale (f)	Circuito Ausiliario 50 / 60 Hz
	Circuito di Controllo 50 / 60 Hz
	Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (I_th)	secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 35 A
	secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-1 (I_e)	(690 V) 40 °C 25 A
	(690 V) 60 °C 25 A
	(690 V) 70 °C 22 A
Corrente nominale di funzionamento AC-3 (I_e)	(415 V) 60 °C 9 A
	(440 V) 60 °C 9 A
	(500 V) 60 °C 9.5 A
	(690 V) 60 °C 7 A
	(380 / 400 V) 60 °C 9 A
	(220 / 230 / 240 V) 60 °C 9 A
Corrente nominale di funzionamento AC-3e (I_e)	(415 V) 60 °C 9 A
	(440 V) 60 °C 9 A
	(500 V) 60 °C 9.5 A
	(690 V) 60 °C 7 A
	(380 / 400 V) 60 °C 9 A
	(220 / 230 / 240 V) 60 °C 9 A
Corrente nominale di funzionamento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Corrente nominale di funzionamento DC-1 (I_e)	(110 V) 1-Pole, 40 °C 10 A
	(110 V) 1-Pole, 60 °C 10 A
	(110 V) 1-Pole, 70 °C 10 A
	(110 V) 2 Poles in Series, 40 °C 25 A
	(110 V) 2 Poles in Series, 60 °C 25 A
	(110 V) 2 Poles in Series, 70 °C 22 A
	(110 V) 3 Poles in Series, 40 °C 25 A
	(110 V) 3 Poles in Series, 60 °C 25 A
	(110 V) 3 Poles in Series, 70 °C 22 A
	(220 V) 2 Poles in Series, 40 °C 10 A
	(220 V) 2 Poles in Series, 60 °C 10 A
	(220 V) 2 Poles in Series, 70 °C 10 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 22 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 22 A
	(72 V) 2 Poles in Series, 40 °C 25 A
	(72 V) 2 Poles in Series, 60 °C 25 A
	(72 V) 2 Poles in Series, 70 °C 22 A
	(72 V) 3 Poles in Series, 40 °C 25 A
	(72 V) 3 Poles in Series, 60 °C 25 A
	(72 V) 3 Poles in Series, 70 °C 22 A
Corrente nominale di funzionamento DC-3 (I_e)	(110 V) 1-Pole, 40 °C 6 A
	(110 V) 1-Pole, 60 °C 6 A
	(110 V) 1-Pole, 70 °C 6 A
	(110 V) 2 Poles in Series, 40 °C 25 A
	(110 V) 2 Poles in Series, 60 °C 25 A
	(110 V) 2 Poles in Series, 70 °C 22 A
	(110 V) 3 Poles in Series, 40 °C 25 A
	(110 V) 3 Poles in Series, 60 °C 25 A
	(110 V) 3 Poles in Series, 70 °C 22 A
	(220 V) 2 Poles in Series, 40 °C 6 A
	(220 V) 2 Poles in Series, 60 °C 6 A
	(220 V) 2 Poles in Series, 70 °C 6 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 22 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 22 A
	(72 V) 2 Poles in Series, 40 °C 25 A
	(72 V) 2 Poles in Series, 60 °C 25 A
	(72 V) 2 Poles in Series, 70 °C 22 A
	(72 V) 3 Poles in Series, 40 °C 25 A
	(72 V) 3 Poles in Series, 60 °C 25 A
	(72 V) 3 Poles in Series, 70 °C 22 A
Corrente nominale di funzionamento DC-5 (I_e)	(110 V) 1-Pole, 40 °C 4 A
	(110 V) 1-Pole, 60 °C 4 A
	(110 V) 1-Pole, 70 °C 4 A
	(110 V) 2 Poles in Series, 40 °C 10 A
	(110 V) 2 Poles in Series, 60 °C 10 A
	(110 V) 2 Poles in Series, 70 °C 10 A
	(110 V) 3 Poles in Series, 40 °C 25 A
	(110 V) 3 Poles in Series, 60 °C 25 A
	(110 V) 3 Poles in Series, 70 °C 22 A
	(220 V) 2 Poles in Series, 40 °C 4 A
	(220 V) 2 Poles in Series, 60 °C 4 A
	(220 V) 2 Poles in Series, 70 °C 4 A
	(220 V) 3 Poles in Series, 40 °C 9 A
	(220 V) 3 Poles in Series, 60 °C 9 A
	(220 V) 3 Poles in Series, 70 °C 9 A
	(72 V) 1-Pole, 40 °C 9 A
	(72 V) 1-Pole, 60 °C 9 A
	(72 V) 1-Pole, 70 °C 9 A
	(72 V) 2 Poles in Series, 40 °C 25 A
	(72 V) 2 Poles in Series, 60 °C 25 A
	(72 V) 2 Poles in Series, 70 °C 22 A
	(72 V) 3 Poles in Series, 40 °C 25 A
	(72 V) 3 Poles in Series, 60 °C 25 A
	(72 V) 3 Poles in Series, 70 °C 22 A
Corrente nominale di funzionamento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Corrente nominale di funzionamento AC-3 (P_e)	(415 V) 4 kW
	(440 V) 4 kW
	(500 V) 5.5 kW
	(690 V) 5.5 kW
	(380 / 400 V) 4 kW
	(220 / 230 / 240 V) 2.2 kW
Corrente nominale di funzionamento AC-3e (P_e)	(415 V) 4 kW
	(440 V) 4 kW
	(500 V) 5.5 kW
	(690 V) 5.5 kW
	(380 / 400 V) 4 kW
	(220 / 230 / 240 V) 2.2 kW
Corrente nominale ammissibile di breve durata (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
	for 0.1 s 140 A
	per 1 s 100 A
Massimo potere di interruzione	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A
Tensione nominale di isolamento (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to IEC 60947-5-1 690 V
	secondo UL/CSA 600 V
Tensione di tenuta ad impulso (U_imp)	6 kV
Massima frequenza di commutazione elettrica	AC-1 600 cicli orari
	AC-15 1200 cicli orari
	AC-2 / AC-4 300 cicli orari
	AC-3 1200 cicli orari
	DC-13 900 cicli orari
Massima frequenza di commutazione meccanica	3600 cicli orari
Tensione nominale circuito di controllo (U_c)	50 Hz 48 ... 130 V
	60 Hz 48 ... 130 V
	Funzionamento in DCin CD 48 ... 130 V
Perdita di potenza	at 6 A per Pole 0.1 W
	a Condizioni Operative Nominali AC-1 per Polo 0.8 W
	a Condizioni Operative Nominali AC-3 per Polo 0.1 W
Tempo di manovra	Between Coil De-energization and NC Contact Closing 13 ... 98 ms
	Between Coil De-energization and NO Contact Opening 11 ... 95 ms
	Between Coil Energization and NC Contact Opening 38 ... 90 ms
	Between Coil Energization and NO Contact Closing 40 ... 95 ms
Montaggio su barra DIN	TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
	TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)	2 x M4 Screws Placed Diagonally
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP10
	secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP10
	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Coppia di serraggio	Circuito Ausiliare 1.2 N·m
	Control Circuit 1.2 N·m
	Circuito Principale 1.5 N·m
Tipo di morsetto	Ring-Tongue Terminals
Nome prodotto	Block Contactor
Reparto tecnico UL/CSA
Taglia NEMA	00
Continuous Current Rating NEMA	9 A
Horsepower Rating NEMA	(115 V AC) Single Phase 1/3 Hp
	(200 V AC) Three Phase 1-1/2 Hp
	(230 V AC) Single Phase 1 Hp
	(230 V AC) Three Phase 1-1/2 Hp
	(460 V AC) Three Phase 2 Hp
	(575 V AC) Three Phase 2 Hp
Massima tensione di funzionamento UL/CSA	Circuito Principale 600 V
Potenza nominale di impiego UL/CSA	(600 V AC) 25 A
Portata UL/CSA	(120 V AC) Monofase 3/4 hp
	(200 ... 208 V AC) Tre Fasi 2 hp
	(220 ... 240 V AC) Tre Fasi 2 hp
	(240 V AC) Monofase 1-1/2 hp
	(440 ... 480 V AC) Tre Fasi 5 hp
	(550 ... 600 V AC) Tre Fasi 7-1/2 hp
Coppia di serraggio UL/CSA	Circuito Ausiliare 11 in·lb
	Control Circuit 11 in·lb
	Circuito Principale 13 in·lb
Amperaggio motore uso pieno carico	(120 V AC) Monofase 13.8 A
	(200 ... 208 V AC) Tre Fasi 7.8 A
	(220 ... 240 V AC) Tre Fasi 6.8 A
	(240 V AC) Monofase 10 A
	(440 ... 480 V AC) Tre Fasi 7.6 A
	(550 ... 600 V AC) Tre Fasi 9 A
Dati ambientali
Temperatura ambiente	Close to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistenza climatica	Category B according to IEC 60947-1 Annex Q
Massima altitudine d'esercizio permessa	Without Derating 3000 m
Shock and Vibration Withstand acc. to IEC 61373	Category 1, Class B
Grado di inquinamento	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP	9919753d-7b35-4a80-a3c4-71ef7edda6fd Cina (CN)
SCIP semplificato	c7f4ac28-6177-474e-92a4-afc04a69b10b Spagna (ES)
	db6568da-5bef-43f3-ac9f-3fef59914787 Francia (FR)
	9b786b78-3f20-4702-a046-e051338caf56 Polania (PL)
	23165758-d312-428f-9e92-6eb5ef599cfe Portogallo (PT)
	0936c15a-8096-4a03-abef-900d8623cfd4 Bulgaria (BG)
	86283aac-d385-4618-8071-701c48f5d6b2 Germania (DE)
	02fe0fcd-eb2f-41eb-a38d-f29bf28b0238 Svezia (SE)
	1119c47a-9019-496f-854e-e3358dfe4493 Ungheria (HU)
	1ad6734d-3576-4d03-bef0-6af2510a70ac Belgio (BE)
	d1d8419a-08e6-49ca-8207-ca6d9259c998 Francia (FR)
	d3f2fd35-13ba-4e24-b8fa-8d183473026c Germania (DE)
	c0cc594a-cc9f-43e6-852c-81084a669959 Polania (PL)
	61d535b5-d699-4d38-8c21-8b74a132a989 Ungheria (HU)
	38a230bf-742d-4161-8547-ae21ebd8dbcd Estonia (EE)
	5c76059e-5f2a-455c-bdf2-c1831b76dae0 Paesi Bassi (Olanda) (NL)
	3705e07e-206d-4889-af4f-95821b953ee1 Grecia (GR)
	3e1c4d00-2573-40a3-a3c8-f8e8ac117168 Polania (PL)
	4aa61231-2934-44b8-846a-357428bba08e Germania (DE)
	231d3309-23bc-42e7-8745-d22ac0881f07 Repubblica Ceca (CZ)
	3dd91c8e-8198-4edf-b923-87c963d25b14 Svezia (SE)
	4d20a5d1-6792-47b0-b21d-52d129a8abd8 Norvegia (NO)
	e55c034b-b95e-44e9-b147-df9b7cc48b9b Belgio (BE)
	02356426-cecf-451c-9b94-24986115ec5a Finlandia (FI)
	7dc0595e-65f4-422c-8bb9-2200c5a05ceb Germania (DE)
	0956f5d0-1e8e-41a2-91ad-698f0690e414 Germania (DE)
	cd3befca-7b53-4335-8326-9ff4ae80aadf Danimarca (DK)
	000e54b5-a82d-4271-b6b9-42ea2b482f05 Croazia (HR)
Toxic Substances Control Act - TSCA	2CMT2023-006525
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions	1SBC101080M6801
Dichiarazione prodotto ambientale - EPD	1SBD250584E3000
	2TFP200035A1001
Sustainable Material Content in Packaging (wt. %)	Recycled Cardboard - 86 %
Sustainable Material Content in Product (wt. %)	Recycled Metal - 28 %
Certificati e dichiarazioni (numero del documento)
Certificato CB	CB_SE-113345
Certificato CCC	CCC_2024010304656669
Certificato CQC	CQC2010010304445624
Declaration of Conformity - CCC	2020980304001253
Dichiarazione di conformità - CE	1SBD250004U1000
Declaration of Conformity - UKCA	1SBD250035U1000
Scheda elenco UL	UL_E312527
Certificato UR	UL_20121122-E312527_9_5
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	87 mm
Profondità imballo livello 1	79 mm
Altezza imballo livello 1	47 mm
Peso lordo imballo livello 1	0.32 kg
EAN imballo livello 1	3471523127623
Unità imballo livello 2	box 27 pezzo (i)
Larghezza imballo livello 2	250 mm
Profondità imballo livello 2	300 mm
Altezza imballo livello 2	315 mm
Peso lordo imballo livello 2	17.28 kg
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 7	EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Codice categoria granulare IDEA (IGCC)	4758 >> Iec Contactors

Datasheet - PDF

▲

Titolo:	Dimensione:	Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione

Inserisci recensione

nascondi form

Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare? Si No

	Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Valutazione dei clienti:

Prodotto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Valutazione dei clienti:

Prodotto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Valutazione dei clienti:

Prodotto: 31295 WÖHNER Porta fusibili classe CC 1p
5 / 5 Usefull product

— B rahul 2025-09-18
Valutazione dei clienti:

Prodotto: 2CSF202004R1250 ABB FH202 AC-25 / 0,03 residu
