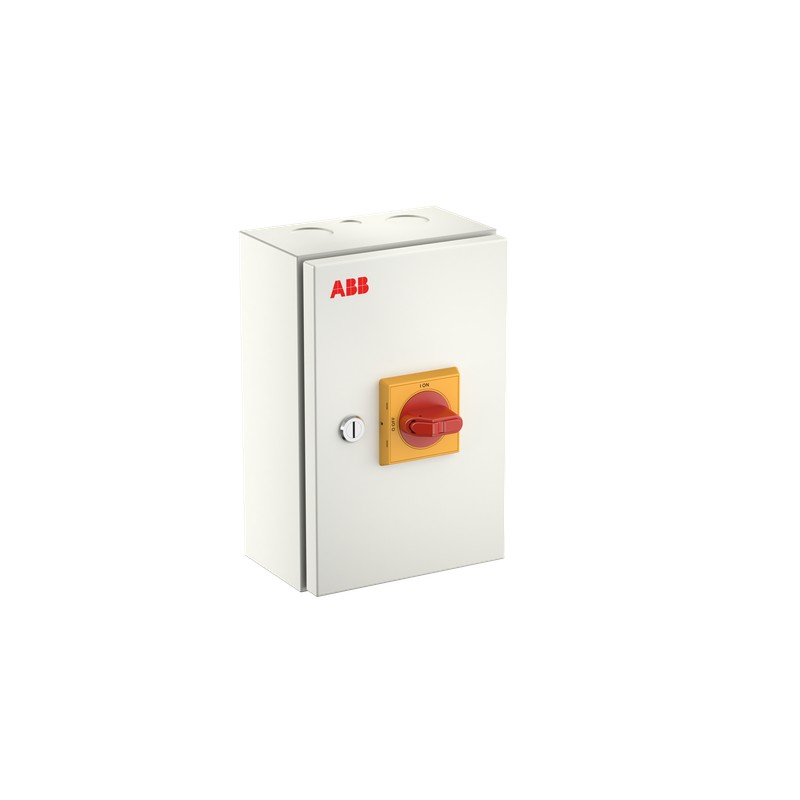

1SCA022742R0860 ABB Sezionatore in scatola OT25ETMM3AE
1SCA022742R0860
ABB
Sezionatore in scatola OT25ETMM3AE
OT25ETMM3AE EMC safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340006M0013 |
| Disegni meccanici | OTLK201510S32.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Last Ordering Date | 2026-08-31 All Countries |
| ID prodotto in sostituzione (NUOVO) | OTL25GA3M |
| Paese di origine | Bulgaria (BG) |
| Dimensioni | |
| Larghezza prodotto | 150 mm |
| Altezza prodotto | 200 mm |
| Profondità prodotto | 100 mm |
| Peso netto prodotto | 1.8 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 162 mm |
| Profondità imballo livello 1 | 222 mm |
| Altezza imballo livello 1 | 148 mm |
| Peso lordo imballo livello 1 | 1.9 kg |
| EAN imballo livello 1 | 6417019240442 |
| Dati tecnici | |
| Sezione cavo | 1.5 ... 35 mm² |
| Posizione entrata cavo | Top and/or Bottom |
| Uscite cavi per lato | 2xø32.5+ø16.5 / 2xø32.5+ø16.5 |
| Sezioni dei cavi-circuito principale | Screw Clamp 1.5 ... 35 mm² |
| Screw Clamp / PE Terminal 2pc,1.5 ... 25 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 63 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Selector handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 1 NC |
| Contatti ausiliari montati | 1 NO, 0 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.8 W |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 45 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 30 A |
| (500 V) 30 A | |
| (690 V) 20 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 15 kW |
| (500 V) 15 kW | |
| (690 V) 15 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 1.4 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 1 kA |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 0.8 N·m |
| Lunghezza di spelatura cavo | 13 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | 13 mm |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Coppia di serraggio | Circuito Principale 0.8 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340002D2703 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
