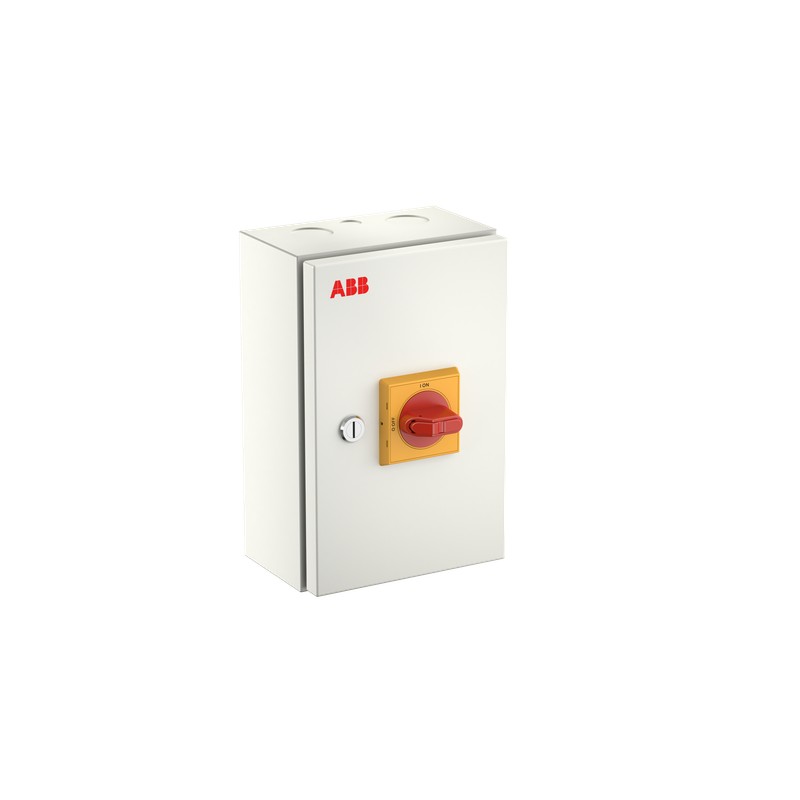

1SCA022742R0860 ABB Boxed Trennschalter OT25ETMM3AE
1SCA022742R0860
ABB
Boxed Trennschalter OT25ETMM3AE
EMV-Sicherheitsschalter im Stahlblechgehäuse 3-polig 15 kW 400 V mit rot-gelbem Grif, IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340006M0013 |
| Mechanische Zeichnungen | OTLK201510S32.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Letztes Bestelldatum | 2026-08-31 All Countries |
| Nachfolgeprodukt | OTL40GA3M |
| Herkunftsland oder Herkunftsgebiet | Bulgarien (BG) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 150 mm |
| Höhe (Netto-Abmessung) | 200 mm |
| Tiefe (Netto-Abmessung) | 100 mm |
| Nettogewicht | 1.8 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 162 mm |
| Länge Verpackungseinheit 1 | 222 mm |
| Höhe Verpackungseinheit 1 | 148 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.9 kg |
| EAN Verpackungseinheit 1 | 6417019240442 |
| Technische Daten | |
| Kabelquerschnitt | 1.5 ... 35 mm² |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 2xø32.5+ø16.5 / 2xø32.5+ø16.5 |
| Farbe | lichtgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Schraubklemme 1.5 ... 35 mm² |
| PE-Schraubklemme 2pc,1.5 ... 25 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 63 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Grifffarbe | rot/gelb |
| Grifftyp | Selektorgriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 1 Ö |
| Angebaute Hilfskontakte | 1 S, 0 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 2.8 W |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 45 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 30 A |
| (500 V) 30 A | |
| (690 V) 20 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 15 kW |
| (500 V) 15 kW | |
| (690 V) 15 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 1.4 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 1 kA |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Besondere Funktionen | EMC |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 0.8 N·m |
| Abisolierlänge | 13 mm |
| Technische Daten UL/CSA | |
| Abisolierlänge | 13 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Anzugsdrehmoment | Hauptstromkreis 0.8 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340002D2703 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
