> SIEMENS>CONTRÔLE ET CONTACTEURS>Relais de fonction>LZS:RT3B4T30 SIEMENS relais embrochable complet 1 W, 230 V CA Module LED rouge Socle avec séparation logique..
Produit précédent Produit suivant

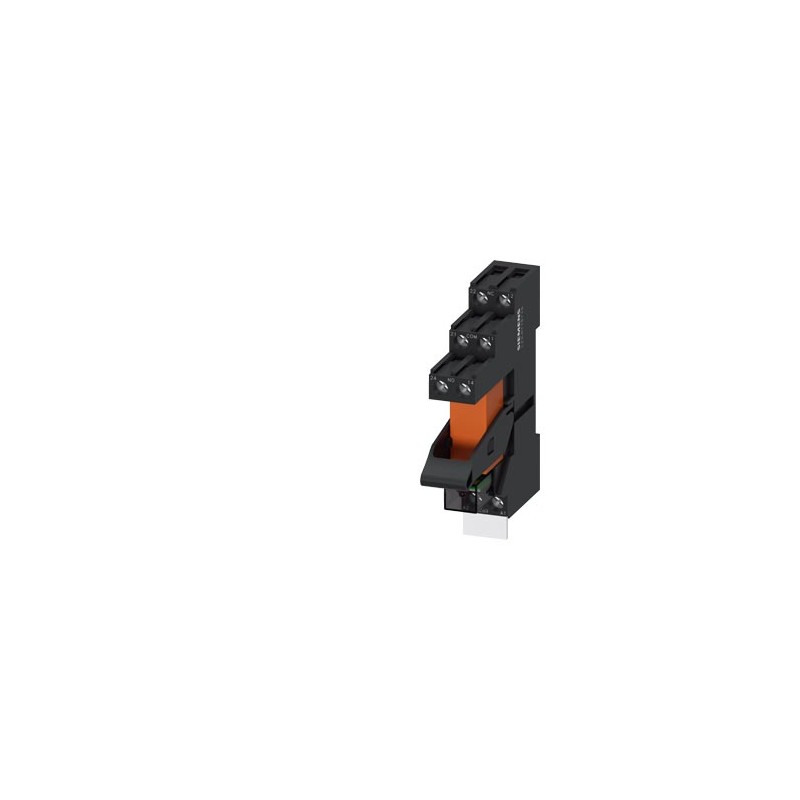

LZS:RT3B4T30 SIEMENS relais embrochable complet 1 W, 230 V CA Module LED rouge Socle avec séparation logique.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LZS:RT3B4T30 SIEMENS relais embrochable complet 1 W, 230 V CA Module LED rouge Socle avec séparation logique..

LZS:RT3B4T30

SIEMENS

5

relais embrochable complet 1 W, 230 V CA Module LED rouge Socle avec séparation logique Borne à vis

'Relais enfichables SIRIUS, élément complet, 230V AC, 1 CO, séparation logique

Plus de détails


CONTRÔLE ET CONTACTEURS > Relais de fonction

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $118.55
Prix unitaire: $23.71

Quantité Prix
5+$23.71
10+$20.49
15+$19.51
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

relais embrochable complet 1 W, 230 V CA Module LED rouge Socle avec séparation logique Borne à vis
nom de marque produitSIRIUS
désignation du produitRelais de couplage avec relais enfichable
désignation type de produitLZS
Caractéristiques techniques générales
version de l'affichage LEDOui
tension de relâchement en pourcentage rapporté à la tension d'entrée15 %
degré de protection IPIP20
fréquence de manœuvres sans charge36 000 1/h
fréquence de manœuvres en charge360 1/h
comportement à la coupuremonostable
version de la fonction de commutationcommutateur
version de la fonction de commutation à manœuvre positiveNon
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) pour AC-15 pour 230 V typique70 000
courant thermique16 A
désignation du matériel selon IEC 81346-2:2009K
Directive RoHS (date)05/01/2012
Circuit de commande/ Commande
tension d'alimentation de commande pour AC
● pour 50 Hz valeur assignée230 V
● pour 60 Hz valeur assignée230 V
fréquence de la tension d'alimentation de commande
● 1 valeur assignée50 Hz
● 2 valeur assignée60 Hz
fréquence de la tension d'alimentation pour circuits auxiliaire et de commande valeur assignée50 ... 60 Hz
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 50 Hz
● valeur initiale0,9
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 60 Hz
● valeur initiale0,9
● valeur finale1,1
version de commande du relaisraccordé en phase
constituant du produit socle d'embrochageOui
version du socle d'embrochageSocle avec séparation logique
Protection contre les courts-circuits
version de la cartouche-fusible pour protection contre les courts-circuits du bloc de contacts auxiliaires nécessairefusible gG : 10 A
Circuit auxiliaire
type de contactInverseur
matériau des contactsAgNi 90/10
nombre de contacts NF pour contacts auxiliaires0
nombre de contacts NO pour contacts auxiliaires0
nombre d'inverseurs pour contacts auxiliaires1
Circuit principal
type de tensionAC
Affichage
version de l'affichage en tant que signalisation d'état par LEDLED rouge
Raccordements/ Bornes
fonction produit bornier amovibleNon
version du raccordement électriqueraccordement à vis
type de sections de câble raccordables
● âme massive1x (1,0 ... 2,5), 2x 1,0, 2x 1,5, 2x 2,5
● âme souple avec embouts1x (1,0 ... 1,5), 2x 1,0, 2x 1,5
● pour câbles AWG âme massive1x (18 ... 14), 2x 18, 2x 16, 2x 14
section de câble raccordable
● âme massive1 ... 2,5 mm²
● âme souple avec embouts1 ... 1,5 mm²
numéro AWG comme section codée de câble raccordable
● âme massive18 ... 14
couple de serrage pour bornes à vis0,5 ... 0,7 N·m
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par encliquetage
hauteur77 mm
largeur15,5 mm
profondeur71 mm
Conditions ambiantes
température ambiante
● en service-40 ... +70 °C
● à l'entreposage-20 ... +70 °C
● pendant le transport-20 ... +70 °C
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalDeclaration of Conformityother

Confirmation

VDE

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Déclassement
dernière modification :13/10/2021
Date
04/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'articleLZS:RT3B4T30
Description d'articlerelais embrochable complet 1 W, 230 V CA Module LED rouge Socle avec séparation logique Borne à vis
Famille de produitRelais de couplage
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41H
Coefficient MetalLB------
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.064 kg
Dimension emballage85.50 x 103.00 x 77.50
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Quantité minimum5
Informations produit supplémentaires
EAN4011209674660
UPC754554959092
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5816
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-16-01
eClass7.127-37-16-01
eClass827-37-16-01
eClass927-37-16-01
eClass9.127-37-16-01
ETIM5EC001437
ETIM6EC001437
ETIM7EC001437
ETIM8EC001437
UNSPSC1439-12-23-26
UNSPSC1539-12-23-26

Données ETIM

ETIM: EC001437 - Relais de commutation

Valeur Unité
finition du raccordement électrique (EF003961) raccordement à vis
avec pinces amovibles (EF003340) false
courant nominal (EF000001) -A
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '-']V
type de tension d'actionnement (EF008242) AC
entraînement, polarité (EF003355) polarisé
comportement de commutation de l'entraînement (EF003356) monostable
nombre de contacts en tant que contacts à ouverture (EF008255) 0
nombre de contacts en tant que contacts à fermeture (EF008256) 0
nombre de contacts en tant qu'inverseurs (EF008257) 1
avec contacts à guidage forcé (EF003357) false
type de contact de commutation (EF003358) contact simple
appareil complet avec socle (EF003359) true
avec affichage LED (EF005950) true
indice de protection (IP) (EF005474) IP20
largeur (EF000008) 15.5mm
hauteur (EF000040) 71.0mm
profondeur (EF000049) 77.0mm
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V
