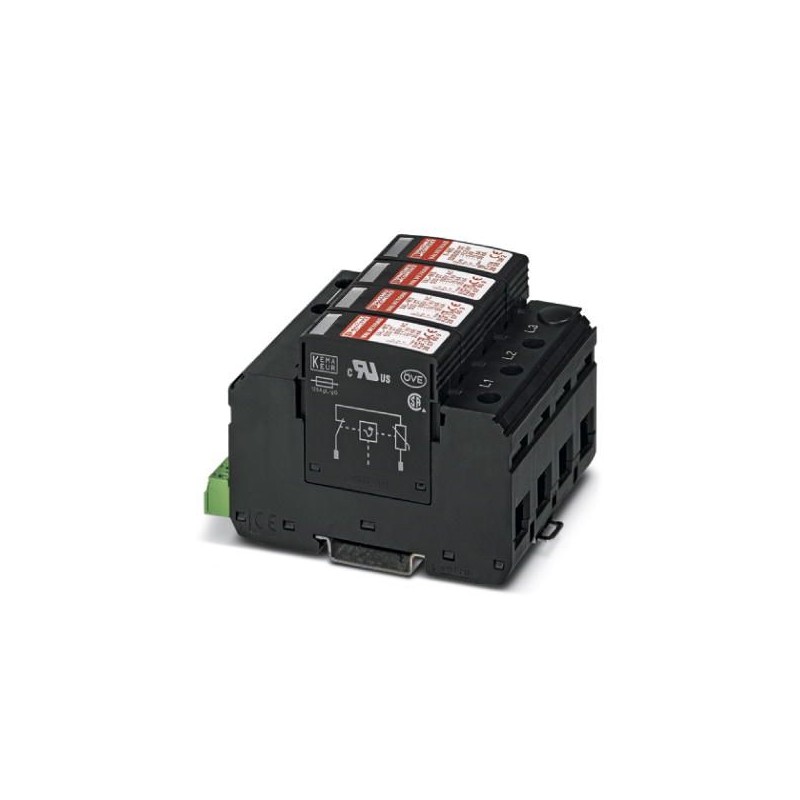

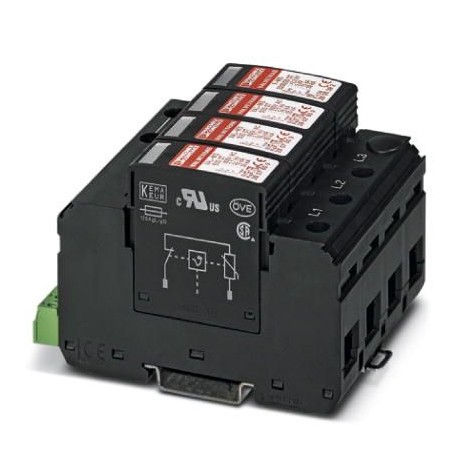

VAL-MS 400/3+0/VF-FM/32 2909828 PHOENIX CONTACT Dispositif de protection antisurtension type 2
VAL-MS 400/3+0/VF-FM/32
2909828
PHOENIX_CONTACT
32
Dispositif de protection antisurtension type 2
Parafoudre à 3 voies, pour montage sur NS 35/7.5, avec contact d’indication à distance (FM) comme interrupteur, tension alternative 400 V
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2909828 |
|---|---|
| Unité de conditionnement | 32 pcs |
| Quantité minimum de commande | 32 pcs |
| GTIN | 4055626383484 |
| Poids par pièce (hors emballage) | 0,386 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 5000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Circuits de protection | L-PE |
| L-L | |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 4 |
| Message protection antisurtension défectueuse | optique, contact de signalisation à distance |
Autres descriptions
| Remarque | Test d'éclatement réussi jusqu'à 4 kV suivant la norme DIN EN 61000-4-4. |
|---|---|
| Isolant jusqu'à 1,5 kV contre les impulsions répétées. | |
| L'utilisation dans des systèmes IT entre L-PE est possible uniquement si le corps des équipements électriques de l'installation basse tension sont raccordés à l'installation de mise à la terre de la station de transformation (mise à la terre commune de la station de transformation haute tension et des corps de l'installation des consommateurs basse tension. RE= RAselon CEI 60364-4-442 / VDE 0100-442, figure 44D / exemple a). | |
| En cas de hauteur d'utilisation > 2 000 m (au-dessus du niveau de la mer), il convient de respecter une distance latérale de 2 mm par rapport aux pièces sous tension et mises à la terre. |
Circuit de protection
| Tension nominale UN | 400 V AC (IT) |
|---|---|
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 440 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 600 mVA |
| Courant nom. de décharge In(8/20)µs | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection Up(L-L) | ≤ 4 kV |
| Niveau de protection en tension Up(L-PE) | ≤ 3,5 kV |
| Tension résiduelle Ures(L-L) | ≤ 4 kV (pour In) |
| Tension résiduelle Ures(L-PE) | ≤ 2,3 kV (pour In) |
| Temps de réponse tA(L-L) | ≤ 25 ns |
| Temps d'amorçage tA(L-PE) | ≤ 100 ns |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 100 A (gG) |
Affichage / Signalisation à distance
| Fonction de commutation | Inverseur |
|---|---|
| Tension de service | 5 V AC ... 250 V AC (Altitude ≤ 2 000 m au-dessus du niveau de la mer) |
| 5 V AC ... 150 V AC (Altitude > 2 000 m au-dessus du niveau de la mer) | |
| 30 V DC | |
| Courant de service | 5 mA AC ... 750 mA AC |
| 1 A DC | |
| Type de raccordement | Raccordement par connecteurs MINICONNEC à sortie vissée |
| Filetage vis | M2 |
| Couple de serrage | 0,25 Nm |
| Longueur à dénuder | 7 mm |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130801eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
