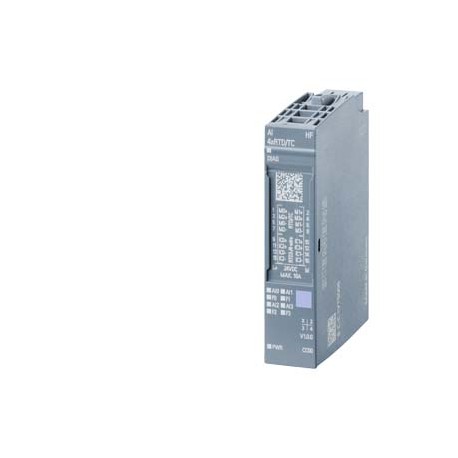

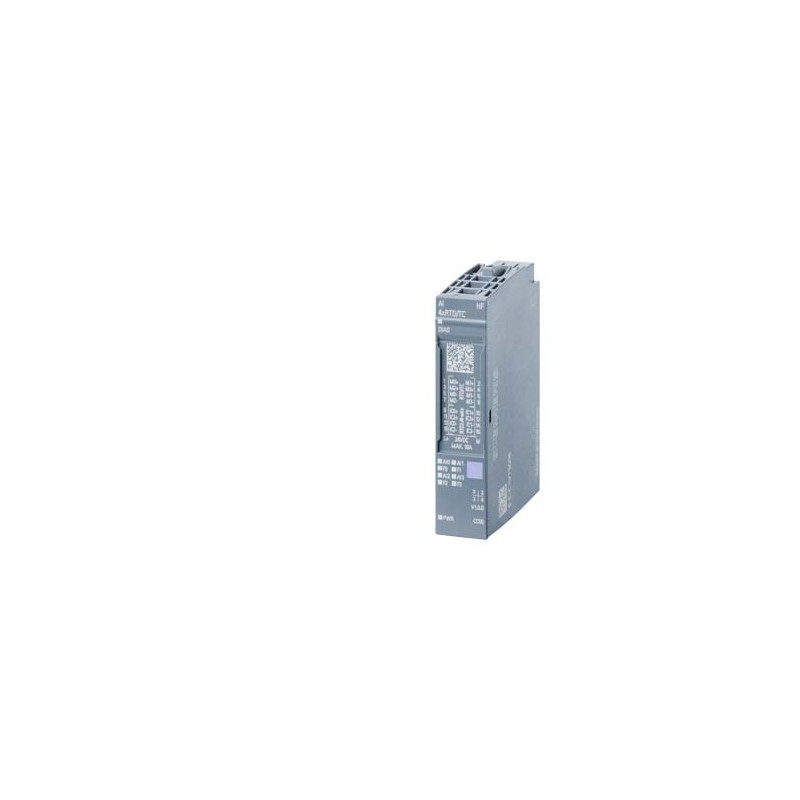

6AG1134-6JD00-2CA1 SIEMENS SIPLUS ET 200SP, module d'entrées analogiques, AI 4xRTD/TC High Feature, -40...+6.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1134-6JD00-2CA1 SIEMENS SIPLUS ET 200SP, module d'entrées analogiques, AI 4xRTD/TC High Feature, -40...+6..

6AG1134-6JD00-2CA1

SIEMENS

SIPLUS ET 200SP, module d'entrées analogiques, AI 4xRTD/TC High Feature, -40...+60°C démarrage -25°C avec Conformal Coating basé sur 6ES7134-6JD00-0CA1 . Convient pour type de BU A0, A1, code de couleur CC00, diagnostic de voie, 16 bits, +/-0,1 %, , 2/3/4 fils

SIPLUS ET 200SP, entrée analogique, EA 4XRTD/TC HAUTE FONCTIONNALITÉ, -40 ... +60 ° C avec revêtement formé basé sur 6ES7134-6JD00-0CA1 . Adapté pour type de BU A0, A1, code couleur CC00, Diagnostic des canaux, 16 bits, +/-0,1%, 2-/3-/4-fils

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $751.50
Prix unitaire: $751.50
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001596 - Bus de terrain, périphérie déc. - module entrée/sortie analogique

Valeur Unité
catégorie de protection contre les explosions pour le gaz (EF003997) -
tension d'alimentation CA 50 Hz (EF007532) -V
niveau de performance selon EN ISO 13849-1 (EF007399) -
SIL conformément à IEC 61508 (EF009889) -
finition du raccordement électrique (EF003961) -
tension d'alimentation CA 60 Hz (EF007533) -V
catégorie selon EN 954-1 (EF006782) -
degré de protection (NEMA) (EF011959) -
catégorie de protection contre les explosions pour la poussière (EF003998) -
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) DC
entrée, courant (EF003204) false
entrée, tension (EF003205) true
entrée, résistance (EF003206) true
entrée, thermomètre à résistance (EF003207) true
entrée, thermo-élément (EF003208) true
signal d'entrée configurable (EF003209) true
résolution des entrées analogiques (EF003575) 16Bit
sortie, courant (EF003212) -
sortie, tension (EF003213) -
signal de sortie configurable (EF003214) -
résolution des sorties analogiques (EF003577) -Bit
nombre d’entrées analogiques (EF001994) 4
nombre de sorties analogiques (EF001995) 0
entrées analogiques configurables (EF008518) true
sorties analogiques configurables (EF008519) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) -
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) true
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) false
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) true
adapté aux fonctions de sécurité (EF001597) false
matériel associé (Ex ia) (EF004141) -
matériel associé (Ex ib) (EF004142) -
largeur (EF000008) 15.0mm
hauteur (EF000040) 73.0mm
profondeur (EF000049) 58.0mm


SIPLUS ET 200SP, module d'entrées analogiques, AI 4xRTD/TC High Feature, -40...+60°C démarrage -25°C avec Conformal Coating basé sur 6ES7134-6JD00-0CA1 . Convient pour type de BU A0, A1, code de couleur CC00, diagnostic de voie, 16 bits, +/-0,1 %, , 2/3/4 fils
Informations générales
Désignation du type de produitAI 4xRTD/TC 2-/3-/4-wire HF
BaseUnits utilisablesType BU A0, A1
Codage couleur des étiquette de repérage couleur spécifique aux modulesCC00
Fonction du produit
● Données I&MOui; I&M0 á I&M3
● Mode synchroneNon
Mode de fonctionnement
● SuréchantillonnageNon
● MSINon
CiR - Configuration en mode RUN
Reparamétrage possible en RUNOui
Calibrage en RUN possibleOui
Tension d'alimentation
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Courant d'entrée
Consommation, maxi35 mA
Puissance dissipée
Puissance dissipée, typ.0,75 W
Plage d'adresses
Espace d'adresses par module
● Espace d'adresses par module, maxi8 byte; + 1 octet pour information QI
Entrées analogiques
Nombre d'entrées analogiques4
● pour mesure de tension4
● pour mesure de résistance/sonde thermométrique à résistance4
● pour mesure de thermocouple4
Tension d'entrée admissible pour entrée de tension (limite de destruction), maxi30 V
Courant de mesure constant pour capteurs à résistance, typ.0,7 mA; 1,7 mA pour capteurs Cu10
Temps de cycle (toutes les voies), min.Somme des temps de conversion de base et des temps de traitement supplémentaires (selon le paramétrage des voies actives) ; un cycle supplémentaire est nécessaire pour la compensation de ligne en schéma 3 fils
Unité technique réglable pour mesure de températureOui; °C / °F / K
Etendues d'entrée (valeurs nominales), tensions
● -1 V à +1 VOui; 16 bit y compris signe
— Résistance d'entrée (-1 V à +1 V)1 MΩ
● -250 mV à +250 mVOui; 16 bit y compris signe
— Résistance d'entrée (-250 mV à +250 mV)1 MΩ
● -50 mV à +50 mVOui; 16 bit y compris signe
— Résistance d'entrée (-50 mV à +50 mV)1 MΩ
● -80 mV à +80 mVOui; 16 bit y compris signe
— Résistance d'entrée (-80 mV à +80 mV)1 MΩ
Etendues d'entrée (valeurs nominales), thermocouples
● Type BOui; 16 bit y compris signe
— Résistance d'entrée (type B)1 MΩ
● Type COui; 16 bit y compris signe
— Résistance d'entrée (type C)1 MΩ
● Type EOui; 16 bit y compris signe
— Résistance d'entrée (type E)1 MΩ
● Type JOui; 16 bit y compris signe
— Résistance d'entrée (type J)1 MΩ
● Type KOui; 16 bit y compris signe
— Résistance d'entrée (type K)1 MΩ
● Type LOui; 16 bit y compris signe
— Résistance d'entrée (type L)1 MΩ
● Type NOui; 16 bit y compris signe
— Résistance d'entrée (type N)1 MΩ
● Type ROui; 16 bit y compris signe
— Résistance d'entrée (type R)1 MΩ
● Type SOui; 16 bit y compris signe
— Résistance d'entrée (type S)1 MΩ
● Type TOui; 16 bit y compris signe
— Résistance d'entrée (type T)1 MΩ
● Type UOui; 16 bit y compris signe
— Résistance d'entrée (type U)1 MΩ
● Type TXK/TXK(L) selon GOSTOui; 16 bit y compris signe
— Résistance d'entrée (type TXK/TXK(L) selon GOST)1 MΩ
Etendues d'entrée (valeurs nominales), thermomètres à résistance
● Cu 10Oui; 16 bit y compris signe
● Ni 100Oui; 16 bit y compris signe
— Résistance d'entrée (Ni 100)1 MΩ
● Ni 1000Oui; 16 bit y compris signe
— Résistance d'entrée (Ni 1000)1 MΩ
● LG-Ni 1000Oui; 16 bit y compris signe
— Résistance d'entrée (LG-Ni 1000)1 MΩ
● Ni 120Oui; 16 bit y compris signe
— Résistance d'entrée (Ni 120)1 MΩ
● Ni 200Oui; 16 bit y compris signe
— Résistance d'entrée (Ni 200)1 MΩ
● Ni 500Oui; 16 bit y compris signe
— Résistance d'entrée (Ni 500)1 MΩ
● Pt 100Oui; 16 bit y compris signe
— Résistance d'entrée (Pt 100)1 MΩ
● Pt 1000Oui; 16 bit y compris signe
— Résistance d'entrée (Pt 1000)1 MΩ
● Pt 200Oui; 16 bit y compris signe
— Résistance d'entrée (Pt 200)1 MΩ
● Pt 500Oui; 16 bit y compris signe
— Résistance d'entrée (Pt 500)1 MΩ
Etendues d'entrée (valeurs nominales), résistances
● 0 à 150 ohmsOui; 15 bit
— Résistance d'entrée (0 à 150 ohms)1 MΩ
● 0 à 300 ohmsOui; 15 bit
— Résistance d'entrée (0 à 300 ohms)1 MΩ
● 0 à 600 ohmsOui; 15 bit
— Résistance d'entrée (0 à 600 ohms)1 MΩ
● 0 à 3000 ohmsOui; 15 bit
— Résistance d'entrée (0 à 3000 ohms)1 MΩ
● 0 à 6000 ohmsOui; 15 bit
— Résistance d'entrée (0 à 6000 ohms)1 MΩ
● PTCOui; 15 bit
— Résistance d'entrée (PTC)1 MΩ
Thermocouple (TC)
Compensation en température
— paramétrableOui
— Canal de référence du moduleOui
— Point de comparaison interneOui; avec BaseUnit de type A1
— Canal de référence du groupeOui
— Nombre de groupes de canaux de référence4; Groupe 0 à 3
— Température de référence fixeOui
Longueur de câble
● blindé, maxi200 m; 50 m par thermocouple
Formation des valeurs analogiques pour les entrées
Principe de mesureà intégration(Sigma-Delta)
Temps d'intégration et de conversion/résolution par voie
● Résolution avec domaine de dépassement (bits avec signe), maxi16 bit
● Temps d'intégration paramétrableOui
● Temps de conversion de base y compris temps d'intégration (ms)
— Temps de traitement supplémentaire pour contrôle de rupture de fil2 ms; dans les sections thermomètre à résistance, résistances et thermocouples
— Temps de traitement supplémentaire pour contrôle de rupture du câble d'alimentation2 ms ; pour transducteur de mesure à 3/4 fils (thermomètre à résistance et résistances)
● Réjection des tensions perturbatrices pour fréquence perturbatrice f1 en Hz16,6/50/60 Hz
● Temps de conversion (par voie)180 / 60 / 50 ms
Lissage des valeurs de mesure
● Nombre d'étapes de lissage4; sans ; 4/8/16
● paramétrableOui
Capteurs
Raccordement des capteurs de signaux
● pour mesure de tensionOui
● pour mesure de la résistance en montage 2 filsOui
● pour mesure de la résistance en montage 3 filsOui
● pour mesure de la résistance en montage 4 filsOui
Défauts/Précisions
Erreur de linéarité (rapportée à l'étendue d'entrée), (+/-)0,01 %
Erreur de température (rapportée à l'étendue d'entrée), (+/-)0,005 %/K
Diaphonie entre entrées, min.50 dB
Répétabilité en régime établi à 25 °C (rapportée à l'étendue d'entrée), (+/-)0,05 %
Limite d'erreur pratique dans toute la plage de température
● Tension, rapportée à l'étendue d'entrée, (+/-)0,2 %
● Résistance, rapportée à l'étendue d'entrée, (+/-)0,2 %
Limite d'erreur de base (limite d'erreur pratique à 25°C)
● Tension, rapportée à l'étendue d'entrée, (+/-)0,05 %
● Résistance, rapportée à l'étendue d'entrée, (+/-)0,05 %
Réjection des tensions perturbatrices pour f = n x (f1 +/- 1 %), f1 = fréquence perturbatrice
● Perturbation de mode série (valeur de pointe de la perturbation < valeur nominale de l'étendue d'entrée)70 dB
● Tension de mode commun, maxi10 V
● Perturbation de mode commun, mini90 dB
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui
Alarmes
● Alarme de diagnosticOui
● Alarme de dépassement de seuilOui; deux seuils inférieurs et deux seuils supérieurs
Diagnostics
● Surveillance de la tension d'alimentationOui
● Rupture de filOui; par voie
● Signalisation groupée de défautOui
● Débordement haut / Débordement basOui; par voie
Signalisation de diagnostic par LED
● Surveillance de la tension d'alimentation (LED PWR)Oui; LED verte PWR
● Affichage de l'état de la voieOui; LED verte
● pour diagnostic de la voieOui; LED rouge
● pour diagnostic du moduleOui; LED verte / rouge DIAG
Séparation galvanique
Séparation galvanique des canaux
● entre les voiesNon
● entre voies et bus interneOui
● entre les voies et la tension d'alimentation de l'électroniqueOui
Différence de potentiel admissible
entre les entrées (UCM)10 V CC
Isolation
Isolation vérifiée avec707 V CC (type Test)
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel) ; Startup @ -25 °C
● Montage horizontal, maxi60 °C; = Tmax
● Montage vertical, mini-40 °C; = Tmin; Startup @ -25 °C
● Montage vertical, maxi50 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax pour 1 080 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) pour 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) pour 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH, condensation/gel inclus (pas de mise en service en condensation)
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Dimensions
Largeur15 mm
Hauteur73 mm
Profondeur58 mm
Poids
Poids approx.30 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1134-6JD00-2CA1
Description d'articleSIPLUS ET 200SP, module d'entrées analogiques, AI 4xRTD/TC High Feature, -40...+60°C démarrage -25°C avec Conformal Coating basé sur 6ES7134-6JD00-0CA1 . Convient pour type de BU A0, A1, code de couleur CC00, diagnostic de voie, 16 bits, +/-0,1 %, , 2/3/4 fils
Famille de produitSIPLUS Entrées analogiques
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)37 Jour(s)
Poids Net par quantité0.039 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.50 x 7.60 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618043247
UPC887621207069
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 18.12.2012
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM4EC001596
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
IDEA43562
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1134-6JD00-2CA1 FR_6AG1134-6JD00-2CA1.pdf 123 Kbytes 6AG1134-6JD00-2CA1 FR_6AG1134-6JD00-2CA1.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
