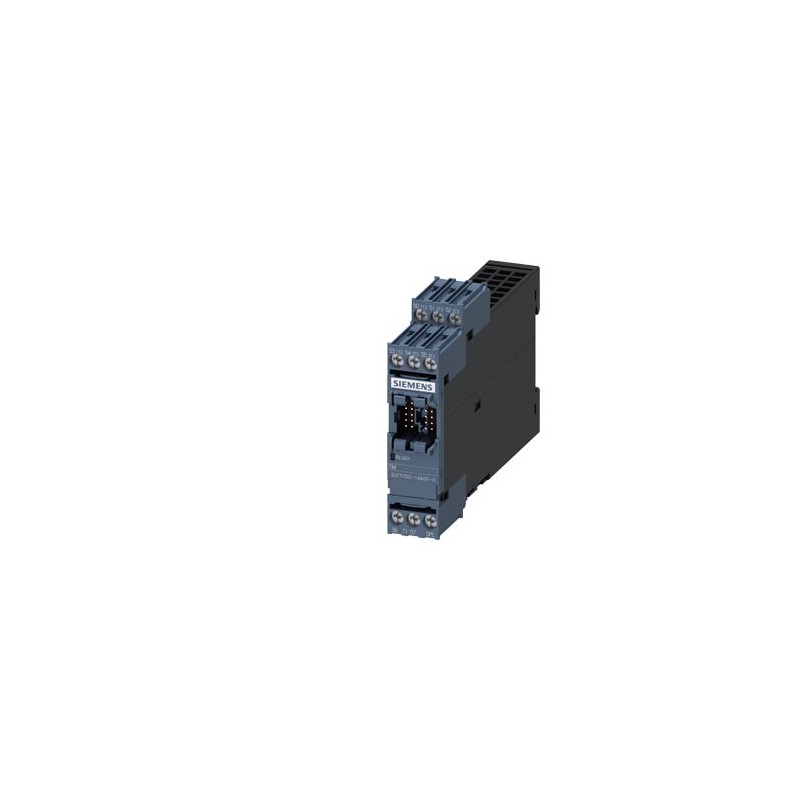

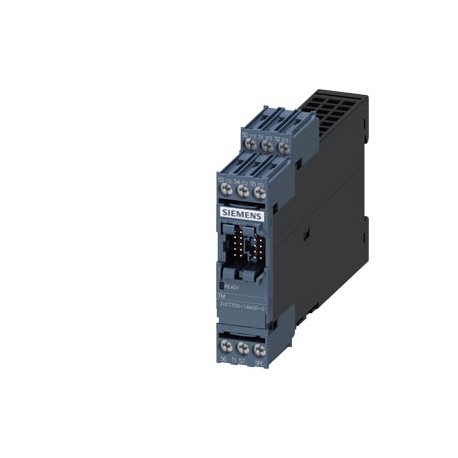

3UF7700-1AA00-0 SIEMENS Module de température, 3 entrées pour raccordement de jusqu'à 3 sondes thermométriqu.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3UF7700-1AA00-0 SIEMENS Module de température, 3 entrées pour raccordement de jusqu'à 3 sondes thermométriqu..

3UF7700-1AA00-0

SIEMENS

Module de température, 3 entrées pour raccordement de jusqu'à 3 sondes thermométriques, pour appareil de base SIMOCODE pro V

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $466.90
Prix unitaire: $466.90
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module de température, 3 entrées pour raccordement de jusqu'à 3 sondes thermométriques, pour appareil de base SIMOCODE pro V
nom de marque produitSIRIUS
désignation du produitmodule de température
Caractéristiques techniques générales
constituant du produit
● entrée pour thermistanceNon
● entrée pour capteur de température analogiqueOui
● entrée pour détection de défauts à la terreNon
puissance active absorbée0,2 W
tension de tenue aux chocs valeur assignée4 000 V
degré de protection IPIP20
tenue aux chocs selon IEC 60068-2-2715g / 11 ms
tenue aux vibrations selon IEC 60068-2-61 … 6 Hz : 15 mm, 6 … 500 Hz : 2g
désignation du matériel selon IEC 81346-2:2009B
température mesurable
● valeur initiale-50 °C
● valeur finale500 °C
Directive RoHS (date)05/01/2012
température mesurable
● avec NTC min.80 °C
● avec NTC max.160 °C
● avec KTY 84 min.-40 °C
● avec KTY 84 max.300 °C
● avec KTY 83-110 min.-50 °C
● avec KTY 83-110 max.175 °C
● avec Pt 1000 min.-50 °C
● avec Pt 1000 max.500 °C
● avec Pt 100 min.-50 °C
● avec Pt 100 max.500 °C
écart de mesure relatif rapporté à la température pour 20 °C2 %
sonde pour Pt 100 typique1 mA
sonde pour Pt 1000/KTY 83-110/KTY 84/NTC typique0,2 mA
fonction de diagnostic sur l'entrée de capteur avec Pt 100
● détection de court-circuitOui
● détection de rupture de filOui
fonction de diagnostic sur l'entrée de capteur avec Pt 1000
● détection de court-circuitOui
● détection de rupture de filOui
fonction de diagnostic sur l'entrée de capteur avec KTY 83-110
● détection de court-circuitOui
● détection de rupture de filOui
fonction de diagnostic sur l'entrée de capteur avec KTY 84
● détection de court-circuitOui
● détection de rupture de filOui
fonction de diagnostic sur l'entrée de capteur avec NTC
● détection de court-circuitOui
● détection de rupture de filNon
type de connectique du circuit de la sondeConnexion 2 ou 3 fils
temps de conversion A/N sur le circuit de la sonde500 ms
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1classe A
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3
perturbation par conduction
● par salves selon IEC 61000-4-41 kV
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
Entrées/ Sorties
nombre d'entrées3
nombre d'entrées TOR0
nombre d'entrées analogiques3
nombre de sorties comme élément de contacts avec contact0
nombre de sorties analogiques0
Fonction protection/ surveillance
version du capteur pour mesure de température raccordablePT100 / PT1000 / KTY83-110 / KTY84 / NTC
Précision
dérive thermique par °C0,05 %/°C
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage
hauteur92 mm
largeur22,5 mm
profondeur124 mm
distance à respecter
● haut40 mm
● bas40 mm
● gauche0 mm
● droite0 mm
Raccordements/ Bornes
type de sections de câble raccordables
● âme massive1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● âme souple avec embouts1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● pour câbles AWG âme massive1x (20 ... 14), 2x (20 ... 16)
● pour câbles AWG multibrin1x (20 ... 12), 2x (20 ... 14)
couple de serrage pour bornes à vis0,8 ... 1,2 N·m
couple de serrage [lbf·in] pour bornes à vis7 ... 10,3 lbf·in
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de
● 1 max.2 000 m
● 2 max.3 000 m; pour +50 °C, (pas de séparation sûre)
● 3 max.4 000 m; pour +40 °C, (pas de séparation de protection)
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
● pendant le transport-40 ... +80 °C
catégorie d'environnement
● en service selon IEC 607213K6 (pas de formation de glace, pas de condensation), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6
● à l'entreposage selon IEC 607213K6 (pas de formation de glace, pas de condensation), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6
● pendant le transport selon IEC 607213K6 (pas de formation de glace, pas de condensation), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6
humidité relative en service5 ... 95 %
Sécurité
protection de contact contre les décharges électriquesavec protection des doigts
Séparation galvanique
séparation galvanique entre entrées et électroniqueNon
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shippingother

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

RMRS / Russian Maritime Register

DNV-GL

Confirmation

PROFIBUS-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Rapport d'essai No. A0258, protective separation
dernière modification :07/04/2022
Date
10/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3UF7700-1AA00-0
Description d'articleModule de température, 3 entrées pour raccordement de jusqu'à 3 sondes thermométriques, pour appareil de base SIMOCODE pro V
Famille de produitAppareillage de gestion et de commande de moteurs SIMOCODE pro 3UF7
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42J
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.139 kg
Dimension emballage28.00 x 108.50 x 147.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209628397
UPC754554901947
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5836
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-08-05
eClass7.127-37-08-05
eClass827-37-08-05
eClass927-37-08-05
eClass9.127-37-08-05
ETIM5EC002613
ETIM6EC002613
ETIM7EC002613
ETIM8EC002613
IDEA44776
UNSPSC1432-15-17-05
UNSPSC1539-12-15-52

Données ETIM

ETIM: EC002613 - Module d'extension pour dispositif de contrôle moteur

Valeur Unité
degré de protection (NEMA) (EF011959) -
type de tension d'actionnement (EF008242) -
fonction de commutation (EF000189) -
modèle (EF000010) module de température
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '-']V
nombre d’entrées analogiques (EF001994) 3
nombre de sorties analogiques (EF001995) 0
nombre de sorties, avec contact (EF006936) 0
nombre de sorties électroniques (EF006929) -
nombre d'entrées binaires (EF003817) 0
entrée pour raccordement à un thermistor (EF007116) false
entrée pour détection de défauts de mise à la terre (EF007115) false
entrée du capteur de température analogique (EF007114) true
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) raccordement à vis
indice de protection (IP) (EF005474) IP20
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V
