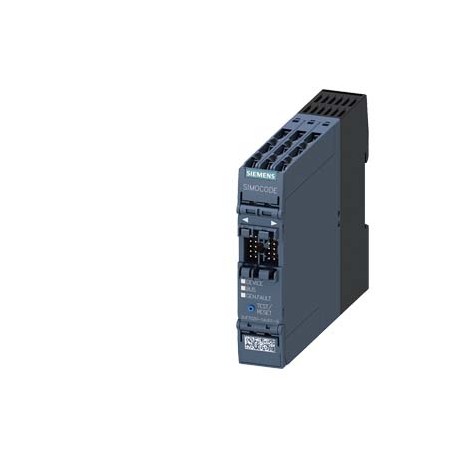

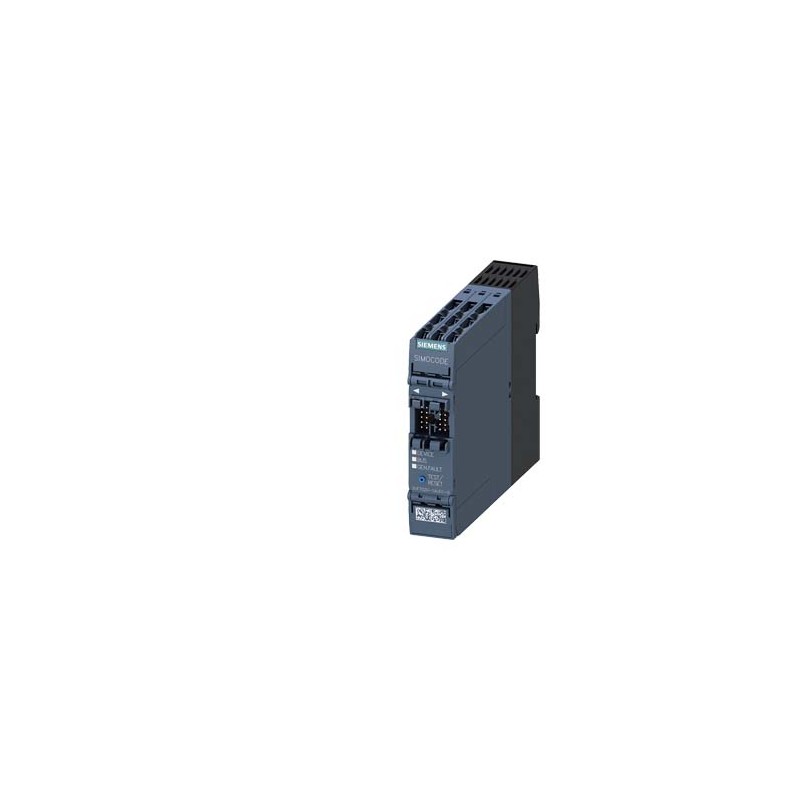

| Appareil de base SIMOCODE pro S, Interface PROFIBUS DP 1,5 MBit/s, 4E/2S librement paramétrables, US : 110...240 V CA/CC, Entrée pour raccordement de la thermistance sorties de relais monostables extensible par un module multifonction |
| nom de marque produit | SIRIUS |
| désignation du produit | Système de gestion des moteurs |
| version du produit | Appareil de base 0 |
| désignation type de produit | SIMOCODE pro S |
| Caractéristiques techniques générales |
| fonction produit | |
| ● communication bus | Oui |
| ● fonction de saisie de données | Oui |
| ● fonction de diagnostic | Oui |
| ● protection par mot de passe | Oui |
| ● fonction de test | Oui |
| ● fonction maintenance | Oui |
| constituant du produit | |
| ● entrée pour thermistance | Oui |
| ● entrée TOR | Oui |
| ● entrée pour capteur de température analogique | Non |
| ● entrée pour détection de défauts à la terre | Non |
| ● sortie de relais | Oui |
| extension produit | |
| ● module de surveillance de température | Oui |
| ● module de mesure de courant | Oui |
| ● module de mesure de courant/tension | Non |
| ● modules d'E/S TOR sécurité intrinsèque | Non |
| ● module de détection de défauts à la terre | Oui |
| ● unité de commande avec afficheur | Non |
| ● unité de commande | Oui |
| ● modules d'E/S analogiques | Non |
| puissance apparente absorbée | 4,7 VA |
| puissance active absorbée | 2,5 W |
| tension d'isolement pour degré de pollution 3 pour AC valeur assignée | 300 V |
| tension de tenue aux chocs valeur assignée | 4 000 V |
| degré de protection IP | IP20 |
| tenue aux chocs | |
| ● pour montage pour module d'acquisition de courant selon IEC 60068-2-27 | 10 g / 11 ms |
| ● selon IEC 60068-2-27 | 15g / 11 ms |
| |
| ● tenue aux vibrations | 1-6 Hz / 15 mm, 6-500 Hz / 2 g |
| ● tenue aux vibrations pour montage pour module d'acquisition de courant selon IEC 60068-2-6 | 1 ... 4 Hz / 15 mm, 4 ... 500 Hz / 1g |
| pouvoir de coupure courant des contacts NO des sorties de relais pour AC-15 | |
| ● pour 24 V | 6 A |
| ● pour 120 V | 6 A |
| ● pour 230 V | 3 A |
| pouvoir de coupure courant des contacts NO des sorties de relais pour DC-13 | |
| ● pour 24 V | 2 A |
| ● pour 60 V | 0,55 A |
| ● pour 125 V | 0,25 A |
| durée de vie mécanique (cycles de manœuvre) typique | 10 000 000 |
| durée de vie électrique (Cycles de manœuvre) typique | 100 000 |
| temps de maintien en cas de coupure de courant | 0,02 s |
| désignation du matériel selon IEC 81346-2:2009 | Contrôleur |
| courant permanent des contacts NO des sorties de relais | |
| ● pour 50 °C | 6 A |
| ● pour 60 °C | 5 A |
| type de caractéristique d'entrée | Type 1 in accordance with EN 61131-2 |
| Directive RoHS (date) | 05/01/2012 |
| certificat d'aptitude | |
| ● selon la directive produit ATEX 2014/34/UE | BVS 06 ATEX F001 |
| groupe d'appareillage Ex et catégorie Ex selon la directive produit ATEX 2014/34/UE | II (2) G, II (2 ) D, I (M2) |
| Compatibilité électromagnétique |
| émission de perturbations CEM selon IEC 60947-1 | classe A |
| immunité aux perturbations CEM selon IEC 60947-1 | correspond au degré de précision 3 |
| perturbation par conduction | |
| ● par salves selon IEC 61000-4-4 | 2 kV (accès de puissance) / 1 kV (accès de signalisation) |
| ● surge conducteur-terre selon IEC 61000-4-5 | 2 kV |
| ● surge conducteur-conducteur selon IEC 61000-4-5 | 1 kV |
| ● champs rayonnés haute fréquence selon IEC 61000-4-6 | 10 V |
| champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-3 | 10 V/m |
| décharge électrostatique selon IEC 61000-4-2 | 6 kV décharge au contact / 8 kV décharge dans l'air |
| émission de perturbations HF conduites selon CISPR11 | équivaut à sévérité A |
| émission de perturbations HF rayonnées selon CISPR11 | équivaut à sévérité A |
| Entrées/ Sorties |
| fonction produit | |
| ● entrées paramétrables | Oui |
| ● sorties paramétrables | Oui |
| nombre d'entrées | 4 |
| ● pour raccordement de la thermistance | 1 |
| nombre d'entrées TOR avec potentiel de référence commun | 4 |
| version des entrées TOR type 1 selon IEC 61131 | Oui |
| tension d'entrée sur entrée TOR pour DC valeur assignée | 24 V |
| nombre de sorties | 2 |
| nombre de sorties statiques | 0 |
| nombre de sorties comme élément de contacts avec contact | 2 |
| comportement à la coupure | monostable |
| version des sorties de relais | monostable |
| longueur de câble des signaux numériques max. | 300 m |
| longueur de câble pour raccordement de la thermistance | |
| ● section des conducteurs = 0,5 mm² max. | 50 m |
| ● section des conducteurs = 1,5 mm² max. | 150 m |
| ● section des conducteurs = 2,5 mm² max. | 250 m |
| Fonction protection/ surveillance |
| fonction produit | |
| ● détection de déséquilibre | Oui |
| ● analyse du courant de blocage | Oui |
| ● surveillance cos phi | Non |
| ● détection de défauts à la terre | Oui |
| ● détection de perte de phase | Oui |
| ● détection de l'ordre des phases | Non |
| ● mesure de la tension | Non |
| ● surveillance du nombre de démarrages | Oui |
| ● détection de surtension | Non |
| ● détection de maximum de courant 1 phase | Oui |
| ● détection de minimum de tension | Non |
| ● détection de minimum de courant 1 phase | Oui |
| ● surveillance de la puissance active | Non |
| fonction produit | |
| ● mesure du courant | Oui |
| ● protection contre les surcharges | Oui |
| ● analyse du dispositif de protection de thermistance | Oui |
| résistance à froid totale des sondes en série max. | 1,5 kΩ |
| valeur de réponse de la thermistance | 3 400 ... 3 800 Ω |
| ● de la surveillance de court-circuit | 9 Ω |
| valeur de retour de la thermistance | 1 500 ... 1 650 Ω |
| Fonctions de commande du moteur |
| fonction produit | |
| ● relais de surcharge paramétrable | Oui |
| ● commande de disjoncteur | Oui |
| ● démarrage direct | Oui |
| ● démarrer avec départ moteur inverseur | Oui |
| ● couplage étoile-triangle | Oui |
| ● inverseur étoile/triangle | Non |
| ● montage Dahlander | Non |
| ● inverseur Dahlander | Non |
| ● circuit commutateur de pôles | Non |
| ● circuit commutateur-inverseur de pôles | Non |
| ● commande de vanne | Non |
| ● commande de distributeur | Non |
| Communication/ Protocole |
| |
| ● protocole pris en charge protocole PROFIBUS DP | Oui |
| ● protocole pris en charge protocole PROFINET IO | Non |
| ● protocole pris en charge protocole PROFIsafe | Non |
| ● protocole pris en charge MODBUS RTU | Non |
| ● protocole pris en charge EtherNet/IP | Non |
| ● protocole pris en charge serveur OPC UA | Non |
| ● protocole pris en charge LLDP | Non |
| ● protocole pris en charge Address Resolution Protocol (ARP) | Non |
| ● protocole pris en charge SNMP | Non |
| ● protocole pris en charge HTTPS | Non |
| ● protocole pris en charge NTP | Non |
| ● protocole pris en charge Media Redundancy Protocol (MRP) | Non |
| ● fonction produit pris en charge Device Level Ring (DLR) | Non |
| nombre d'interfaces | |
| ● selon PROFINET | 0 |
| ● selon PROFIBUS | 1 |
| ● selon EtherNet/IP | 0 |
| fonction produit | |
| ● serveur web | Non |
| ● Shared Device | Non |
| ● sur l'interface Ethernet autocroisement | Non |
| ● sur l'interface Ethernet autonégociation | Non |
| ● sur l'interface Ethernet autodétection | Non |
| ● pris en charge redondance système PROFINET | Non |
| ● prend en charge les valeurs de mesure PROFIenergy | Non |
| ● prend en charge la coupure de PROFIenergy | Non |
| vitesse de transmission max. | 1,5 Mbit/s |
| fonction d'identification et de maintenance | |
| ● I&M0 - Informations spécifiques aux appareils | Oui |
| ● I&M1 - Repérage des installations/Repères d'emplacements | Oui |
| ● I&M2 - Date d'installation | Oui |
| ● I&M3 - Commentaire | Oui |
| version du raccordement électrique de l'interface de communication | Bornes à vis (1,5 Mb) |
| Montage/ fixation/ dimensions |
| position de montage | au choix |
| type de fixation | fixation par vis et par encliquetage |
| hauteur | 100 mm |
| largeur | 22,5 mm |
| profondeur | 124,5 mm |
| distance à respecter | |
| ● haut | 40 mm |
| ● bas | 40 mm |
| ● gauche | 0 mm |
| ● droite | 0 mm |
| Raccordements/ Bornes |
| constituant du produit bornier amovible des circuits auxiliaire et de commande | Oui |
| type de sections de câble raccordables | |
| ● âme massive | 1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²) |
| ● âme souple avec embouts | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²) |
| ● pour câbles AWG âme massive | 1x (20 ... 14), 2x (20 ... 16) |
| couple de serrage pour bornes à vis | 0,6 ... 0,8 N·m |
| couple de serrage [lbf·in] pour bornes à vis | 5,2 ... 7 lbf·in |
| type de sections de câble raccordables pour câble PROFIBUS | 2 x 0,34 mm², AWG 22 |
| Conditions ambiantes |
| altitude d'implantation pour altitude au-dessus de | |
| ● 1 max. | 2 000 m |
| ● 2 max. | 3 000 m; pour +50 °C, (pas de séparation sûre) |
| ● 3 max. | 4 000 m; pour +40 °C, (pas de séparation de protection) |
| température ambiante | |
| ● en service | -25 ... +60 °C |
| ● à l'entreposage | -40 ... +80 °C |
| ● pendant le transport | -40 ... +80 °C |
| catégorie d'environnement | |
| ● en service selon IEC 60721 | 3K6 (pas de formation de glace, pas de condensation, humidité relative 10 ... 95 %), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6 |
| ● à l'entreposage selon IEC 60721 | 1K6 (pas de condensation, humidité relative 10 ... 95%), 1C2 (pas de brouillard salin), 1S2 (la pénétration de sable dans les appareils est interdite), 1M4 |
| ● pendant le transport selon IEC 60721 | 2K2, 2C1, 2S1, 2M2 |
| humidité relative | |
| ● en service | 10 ... 95 % |
| capacité de charge des contacts auxiliaires selon UL | B300 / R300 |
| Protection contre les courts-circuits |
| version de la protection contre les courts-circuits par sortie | Cartouches-fusibles : gG 6A, à action rapide 10A (CEI 60947-5-1), disjoncteurs modulaires caract. C : 1,6A (CEI 60947-5-1) ou 6A (I_K < 500A) |
| Sécurité |
| protection de contact contre les décharges électriques | avec protection des doigts |
| Séparation galvanique |
| séparation (électrique) de protection selon IEC 60947-1 | Tous les circuits sont séparés de manière sûre (double ligne de fuite et distance dans l'air), les remarques du procès-verbal d'essai n° A0258 doivent être prises en compte (lien : voir Plus d'informations) |
| Circuit de commande/ Commande |
| fonction produit commande de démarreur progressif | Oui |
| type de tension de la tension d'alimentation de commande | AC/DC |
| tension d'alimentation de commande pour AC | |
| ● pour 50 Hz valeur assignée | 110 ... 240 V |
| ● pour 60 Hz valeur assignée | 110 ... 240 V |
| fréquence de la tension d'alimentation de commande | |
| ● 1 valeur assignée | 50 Hz |
| ● 2 valeur assignée | 60 Hz |
| tolérance symétrique relative de la fréquence de la tension d'alimentation de commande | 5 % |
| tension d'alimentation de commande pour DC | |
| ● valeur assignée | 110 ... 240 V |
| facteur plage de travail tension d'alimentation de commande valeur assignée pour DC | |
| ● valeur initiale | 0,85 |
| ● valeur finale | 1,1 |
| facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 50 Hz | |
| ● valeur initiale | 0,85 |
| ● valeur finale | 1,1 |
| facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 60 Hz | |
| ● valeur initiale | 0,85 |
| ● valeur finale | 1,1 |
| courant d'appel | |
| ● pour 240 V | 10 A |
| durée du courant d'appel | |
| ● pour 240 V | 1 ms |
| Certificats/ homologations |
Téléchargements et manuels |
|
| Autres informations |
Information- and Downloadcenter (Catalogues, Brochures,…) |
Industry Mall (système de commande en ligne) |
Générateur CAx en ligne |
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) |
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …) |
Rapport d'essai No. A0258, protective separation |
|
|
|
| dernière modification : | 08/04/2022 |
