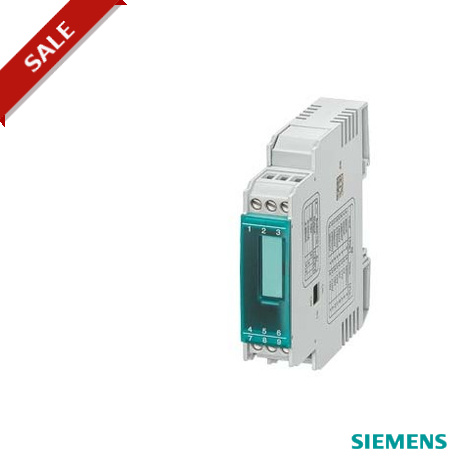

3RS1706-1FE08-0AA0 SIEMENS INTERFACE CONVERTISSEUR AC / DC 24 V, 3-WAY ISOLATION ON: 0-60MV, 0-100mV, 0-300M.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RS1706-1FE08-0AA0 SIEMENS INTERFACE CONVERTISSEUR AC / DC 24 V, 3-WAY ISOLATION ON: 0-60MV, 0-100mV, 0-300M..

3RS1706-1FE08-0AA0

SIEMENS

INTERFACE CONVERTISSEUR AC / DC 24 V, 3-WAY ISOLATION ON: 0-60MV, 0-100mV, 0-300MV, 0-500MV, 0-1V, 0-2V, 0-5V, 0-10 0-20V, 2 -10V, 0-5mA, 0-10mA, 0-20MA, 4-20MA, + -5MA, + -20mA OFF: 100mV PERMANENTE VISSER

Plus de détails


CONTRÔLE ET CONTACTEURS > Relais de fonction

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques générales:
Nom de marque produit SIRIUS
Désignation du produit convertisseur universel
Exécution du type de base commutable, actif
Nombre de voies 1
Température ambiante
● en service °C -25 ... +60
● pendant le transport °C -40 ... +85
● à l'entreposage °C -40 ... +85
Tension d'isolement pour catégorie de surtension III selon IEC 60664 pour degré de pollution 2 Valeur assignée V 50
Puissance active absorbée W 0,75
Indice de protection IP IP20
Tenue aux vibrations selon CEI 60068-2-6 10 … 55 Hz : 0,35 mm
Tenue aux chocs selon CEI 60068-2-27 15g / 11 ms
Codage d'identification des matériels électriques selon EN 61346-2 K
Codage d'identification des matériels électriques selon DIN 40719 complétée par CEI 204-2 selon CEI 750 K
Raccordements/ Bornes:
Type du raccordement électrique raccordement à vis
Couple de serrage pour raccordement par vis N·m 0,4 ... 0,5
Type de sections de câble raccordables
● âme massive 1x (0,5 ... 2,5 mm²)
● âme souple avec embouts 2x (0,5 ... 2,5 mm²)
● pour câbles AWG
— multibrin 2x (20 ... 16)
Séparation galvanique:
Exécution de la séparation galvanique 3 voies
Séparation galvanique
● entre l'entrée et la sortie Oui
● entre l'alimentation et les autres circuits Non
Tension d’alimentation:
Type de tension AC/DC
Fréquence de la tension d'alimentation Valeur assignée Hz 50 ... 60
Tension d'alimentation
● pour CA
— pour 50 Hz Valeur assignée V 24 ... 24
— pour 60 Hz Valeur assignée V 24 ... 24
● pour CC Valeur assignée V 24 ... 24
Facteur de plage de fonctionnement Valeur de mesure de la tension d'alimentation
● pour CA
— pour 50 Hz 0,8 ... 1,2
— pour 60 Hz 0,8 ... 1,2
● pour CC 0,7 ... 1,25
Entrées
Fréquence limite Hz 30
Tension d'entrée max. V 30
Tension d'entrée typique V 24
Sorties:
Charge sur la sortie de courant max. Ω 400
Charge sur la sortie de tension max. kΩ 1
Propriété de la sortie résistant aux courts-circuits Oui
Tenue aux surtensions sur la sortie de courant max. V 30
Type de signal
● sur la sortie 100 mV fest
● sur l'entrée 0 ... 60 mV, 0 ... 100 mV, 0 ... 300 mV, 0 ... 500 mV, 0 ... 1 V, 0 ... 2 V, 0 ... 5 V, 0 ... 10 V, 0 ... 20 V, 2 ... 10 V, 0 ... 5 mA, 0 ... 10 mA, 0 ... 20 mA, 4 ... 20 mA, +/-5 mA, +/-20 mA
Précision:
Précision relative de mesure % 0,1
Ecart de linéarité relatif % 0,02
Dérive thermique par °C %/°C 0,015
Temps de montée ms 10
Durée d'établissement pour un écart d'1 % ms 30
Ondulation de la tension max. mV 5
Montage/ fixation/ dimensions:
Mode de fixation fixation par clipsage sur rail chapeau 35 mm conf. norme EN 50022
Position de montage au choix
Hauteur mm 79
Largeur mm 17,5
Profondeur mm 84
Certificats/ homologations:
General Product Approval Declaration of Conformity other
Umweltbestätigung Bestätigungen
