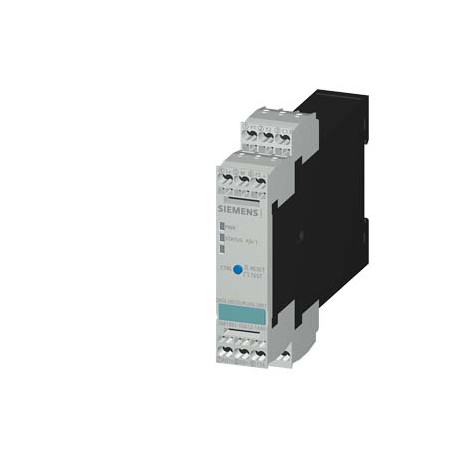

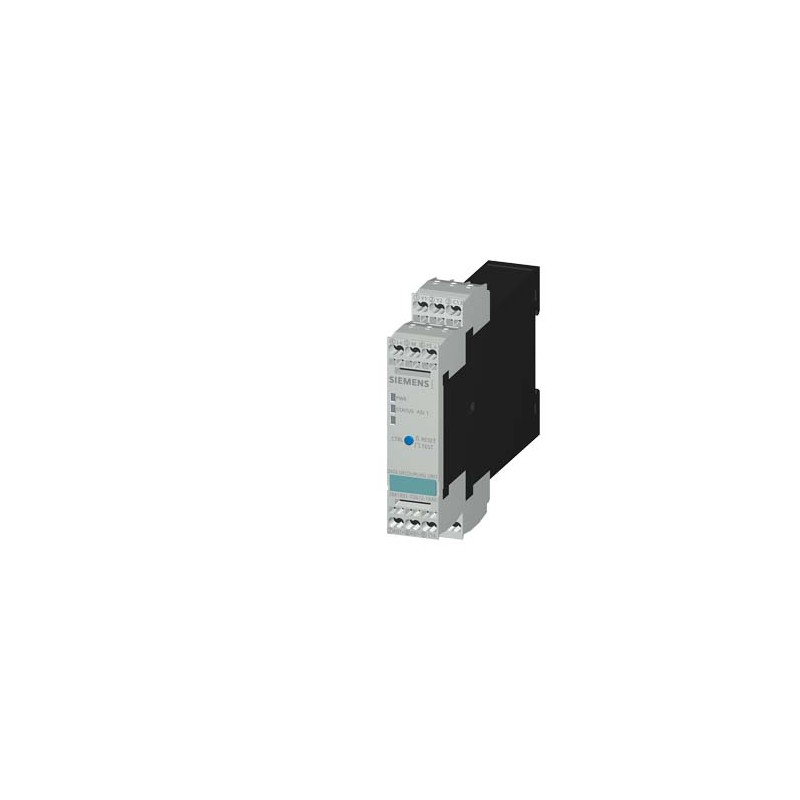

3RK1901-1DG12-1AA0 SIEMENS Module de découplage des données AS-i 1 x 4 A bornes à ressort, AS-i simple Modul.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1901-1DG12-1AA0 SIEMENS Module de découplage des données AS-i 1 x 4 A bornes à ressort, AS-i simple Modul..

3RK1901-1DG12-1AA0

SIEMENS

Module de découplage des données AS-i 1 x 4 A bornes à ressort, AS-i simple Module de découplage des données IP20, SlimLine S22,5 bornes à ressort Largeur du module 22,5 mm IN: 24 V / 30 V CC OUT : 1 x AS-I, 4 A Protection contre les surcharges intégrée Détection des défauts à la terre intégrée contact de signalisation Télé-réinitialisation

DESACPL. AS-I DATA 1 X 4A REST AS-INTERFACE, MODULE DE DÉCOUPLAGE DE DONNÉES SIMPLE, IP20, BORNES À RESSORT SLIMLINE S22.5, LARGEUR DU MODULE 22,5 MM ENTRÉE : DC 24 V / 30 V SORTIE : 1 X AS-I, 4 A PROT. INTEG. SURTENSION, DETEC. DÉFAUT À L’INTÈGRE. TERRE, CONTACT DE SIGNALISATION, RÉINITIALISATION À DISTANCE.

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $234.23
Prix unitaire: $234.23
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module de découplage des données AS-i 1 x 4 A bornes à ressort, AS-i simple Module de découplage des données IP20, SlimLine S22,5 bornes à ressort Largeur du module 22,5 mm IN: 24 V / 30 V CC OUT : 1 x AS-I, 4 A Protection contre les surcharges intégrée Détection des défauts à la terre intégrée contact de signalisation Télé-réinitialisation
Caractéristiques techniques générales
désignation du produitmodule de couplage de données simple
version du produitSlimLine S22,5 - module pour l’utilisation dans une armoire électrique IP20
degré de protection IPIP20
altitude d'implantation pour altitude au-dessus de max.m2 000
température ambiante
● en service°C-25 ... +70
● à l'entreposage°C-40 ... +85
humidité relative pour 25 °C en service max.%70
désignation du matériel selon DIN 40719 complétée par IEC 204-2 selon IEC 750A
désignation du matériel selon EN 61346-2A
puissance active fournieW120
durée de vie mécanique (cycles de manœuvre) des contacts de signalisation typique1 000 000
fonction produit
● AutoresetNon
● Reset externeOui
● Reset manuelOui
● détection de défauts à la terreOui
● fonction de test des contacts de signalisationOui
● convenant pour des réseaux AS-i mis à la terreOui
● convenant pour des réseaux AS-i non mis à la terreOui
● convenant pour AS-i Power24VOui
● retard de mise sous tension séquentielleNon
● découplage des données AS-InterfaceOui
fonction RESEToui
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courantA2,5 ... 4
nombre de raccordements électriques pour contact de signalisation2
nombre de sorties dans AS-Interface max.1
version de l'affichage en tant que signalisation d'état par LEDoui
nombre de contacts en tant que contact NO pour fonction de signalisation1
version du contact en tant que contact NO pour fonction de signalisationoui
Communication/ Protocole
protocole pris en charge protocole AS-InterfaceOui
Circuit auxiliaire
courant d'emploi des contacts auxiliaires
● pour AC-15 pour 24 VA3
● pour DC-13 pour 24 VA1
Entrées/ Sorties
type de tension
● des tensions d'entréeDC
● de la tension d'entréeCC
propriété de la sortie résistant aux courts-circuitsOui
tension de sortie
● 1 pour DC
— valeur assignéeV30
— valeur assignéeV20,5 ... 31,6
● 2 pour DC valeur assignéeV24
courant de sortie pour DC max.A4
tension d'entrée
● 1 pour DC
— valeur assignéeV30
— valeur assignéeV21 ... 32
● 2 pour DC valeur assignéeV24
courant d'entrée pour DC max.A4,1
Protection contre les courts-circuits
version de la protection contre les courts-circuitsélectronique
Montage/ fixation/ dimensions
position de montagevertical
type de fixationmontage sur rails chapeau de 35 mm ou montage mural sur pattes
largeurmm22,5
hauteurmm104,9
profondeurmm121,2
version du raccordement électrique pour circuits auxiliaire et de commanderaccordement par borne à ressort
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
type de sections de câble raccordables
● pour contacts auxiliaires
— âme massive2x (0,25 ... 1,5 mm²)
— âme souple
— avec embouts2x (0,25 ... 1,5 mm²)
— sans traitement de l'embout2x (0,25 ... 1,5 mm²)
● pour câbles AWG pour contacts auxiliaires2x (24 ... 16)
certificat d'aptitudeCE / UL / CSA
compatibilité d'utilisation circuits de sécuritéOui
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Marine / Shippingother

ABS (American Bureau of Shipping)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :18/01/2021
Date
16/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1901-1DG12-1AA0
Description d'articleModule de découplage des données AS-i 1 x 4 A bornes à ressort, AS-i simple Module de découplage des données IP20, SlimLine S22,5 bornes à ressort Largeur du module 22,5 mm IN: 24 V / 30 V CC OUT : 1 x AS-I, 4 A Protection contre les surcharges intégrée Détection des défauts à la terre intégrée contact de signalisation Télé-réinitialisation
Famille de produitModules de découplage des données S22.5
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)30 Jour(s)
Poids Net par quantité0.175 kg
Dimension emballage30.00 x 105.00 x 125.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209881181
UPC040892915051
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3721
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-11
eClass7.127-24-26-11
eClass827-24-26-11
eClass927-24-26-11
eClass9.127-24-26-11
ETIM5EC002583
ETIM6EC002583
ETIM7EC002583
ETIM8EC002583
IDEA43575
UNSPSC1432-15-17-03
UNSPSC1532-15-17-06

Données ETIM

ETIM: EC002583 - Bus de terrain, unité déc. – module d'alimentation

Valeur Unité
tension d'entrée CA 50 Hz (EF007118) ['-', '-']V
tension d'entrée CA 60 Hz (EF007119) ['-', '-']V
tension d'entrée CC (EF007120) ['21', '32']V
type de tension d'entrée (EF003033) DC
courant d'entrée max. à CA 50 Hz (EF007360) FALSEA
courant d'entrée max. à CA 60 Hz (EF007361) FALSEA
courant d'entrée max. CC (EF007362) 4.1A
tension de sortie CA 50 Hz (EF006999) ['-', '-']V
tension de sortie CA 60 Hz (EF007000) ['-', '-']V
tension de sortie CC (EF007001) ['20.5', '31.6']V
type de tension de sortie (EF008222) DC
courant de sortie max. à CA 50 Hz (EF007351) -A
courant de sortie max. à CA 60 Hz (EF007352) -A
courant de sortie max. CC (EF007353) 4.0A
capacité de redondance (EF003156) false
adapté aux fonctions de sécurité (EF001597) true
largeur (EF000008) 22.5mm
hauteur (EF000040) 104.9mm
profondeur (EF000049) 121.2mm



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1901-1DG12-1AA0 3RK1901-1DG12-1AA0 FR_3RK1901-1DG12-1AA0.pdf 280 Kbytes 3RK1901-1DG12-1AA0 3RK1901-1DG12-1AA0 FR_3RK1901-1DG12-1AA0.pdf
