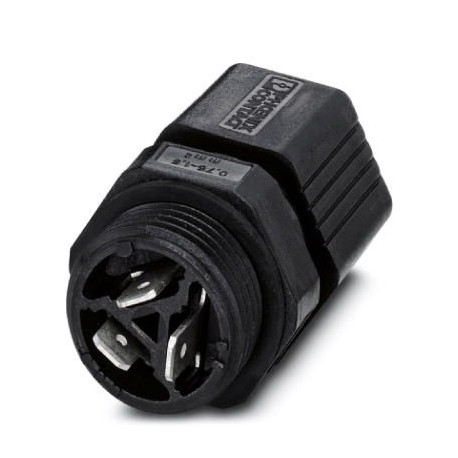

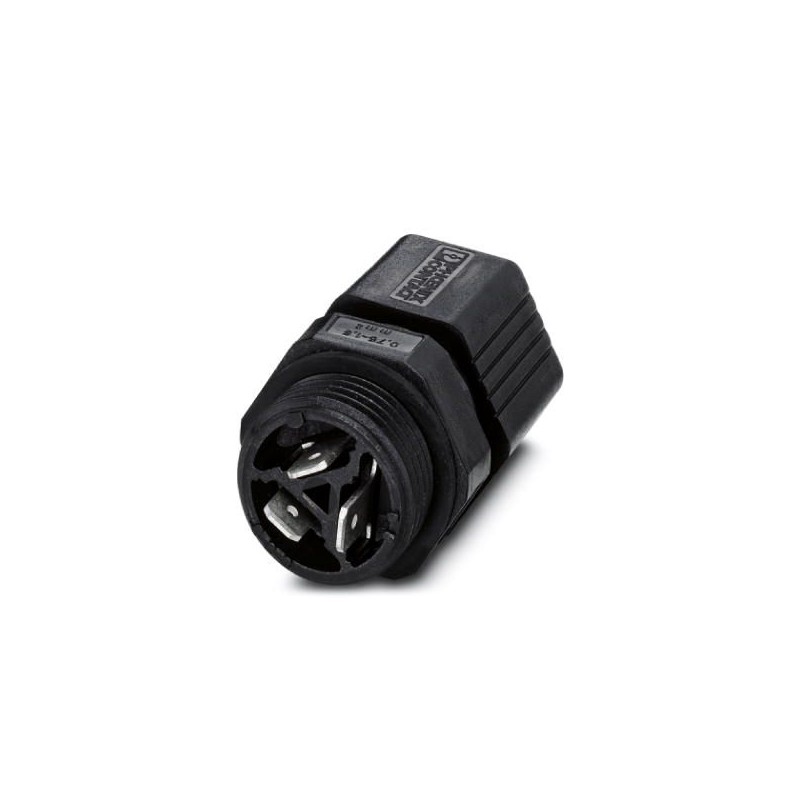

Q 1,5/3FL/13-M20KU-ESA-BK 1641659 PHOENIX CONTACT Traversée de paroi
Q 1,5/3FL/13-M20KU-ESA-BK
1641659
PHOENIX_CONTACT
10
Traversée de paroi
Traversée QUICKON, pour montage mural extérieur avec raccord à souder manuel/raccord plat, 4,8 mm x 0,8 mm, 3 pôles.
Installations électriques intérieures enfichables > Prise d'appareil pour installation intérieure enfichable
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1641659 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 470 (C-2-2017) |
| GTIN | 4017918608545 |
| Poids par pièce (hors emballage) | 0,023 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Instruction pour le montage | En cas de nouvel établissement de contact du conducteur, celui-ci doit être coupé au-dessus du dernier point de contact. Les composants QUICKON ne doivent être manipulés que hors charge/tension. |
|---|---|
| Coloris | noir |
| Mode de raccordement | Raccordement QUICKON |
| Type de raccordement | Connexion à soudage manuel/à languettes pour clips, 4,8 x 0,8 mm |
| Nombre de pôles | 3 |
| Ouverture écrou-chapeau | 24 mm |
| Couple de serrage écrou-chapeau | 2,5 Nm |
| Ouverture du porte-contacts | 24 mm |
| Couple de serrage porte-contacts | 3,75 Nm |
| Couple de serrage contre-écrou | 3,75 Nm |
| Nombre de connexions | 3 |
| Section de conducteur souple min. | 0,75 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section de conducteur rigide min. | 0,75 mm² |
| Section de conducteur rigide max. | 1 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 16 |
Direction
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 Kl.2-5, diamètre min. des fils 0,2 mm |
|---|---|
| Matière de l'isolant des fils | PVC / PE |
| Diamètre de fil avec isolation | >= 1,8 mm ... 3 mm |
| Diamètre extérieur du câble | 6 mm ... 12 mm |
| Section de câble | 1,5 mm² |
| Repérage des points de connexion | 1, 2, 3 |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (Respecter les indications du fabricant du câble.) |
| -25 °C ... 50 °C (En cas de connexion. Respecter également les indications du fabricant du câble.) | |
| Température lors du raccordement | -5 °C ... 50 °C (respecter également les indications du fabricant du câble) |
Caractéristiques électriques
| Intensité nominale IN | 17,5 A (15 A avec clip 2,5 mm²; 12 A avec languettes 1,5 mm².) |
|---|---|
| Courant de référence | 15 A |
| Tension de référence (III/3) | 500 V |
| Tension assignée (III/2) | 320 V |
| Remarque sur la tension de dimensionnement (III/2) | avec manchon isolant |
| Tension assignée (II/2) | 630 V |
| Remarque sur la tension de dimensionnement (II/2) | avec manchon isolant |
| Tension de choc assignée (III/3) | 6 kV |
| Tension de choc assignée (III/2) | 6 kV |
| Tension de choc assignée (II/2) | 6 kV |
Caractéristiques mécaniques
| Fréquence de raccordement du raccordement QUICKON | max. 10 (En cas de nouvelle connexion, il faudra éventuellement remplacer le joint d'étanchéité et la couronne.) |
|---|---|
| Type de filetage PC QUICKON | M20 |
| Catégorie d’effet de coup | 4 |
| Catégorie d'effet de coup | IK07 |
Indications concernant les matériaux
| Matériau de contact | CuZn |
|---|---|
| Matériau de surface du contact | étamé |
| Matériau de porte-contacts | PA 6.6 |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440602eCl@ss 8.027440602eCl@ss 9.027440602
| Caractéristique | Valeur |
|---|---|
| Tension assignée (EF000228) | 500 V |
| Courant nominal assigné (EF000227) | 17.5 A |
| Nombre de pôles (EF001391) | 3 |
| Classe de protection (IP) (EF005474) | IP65 |
| Dimension de raccordement du filetage (EF004756) | M20 |
| Nombre de raccordements par pôle (EF006769) | 1 |
| Marquage de pôle (EF006771) | 1, 2, 3 |
| Codage mécanique (EF002910) | Non |
| Couleur de codage / insert de contact (EF006772) | Noir |
| Couleur de la pièce d'adaptateur séparée (EF008312) | Noir |
| Couleur du boîtier (EF000136) | Noir |
| Matériau du boîtier (EF001596) | Polyamide |
| Sans halogène (EF000025) | Non |
| Traitement de surface des contacts (EF002558) | Autre |
| Longueur (EF001438) | 55.9 mm |
| Hauteur (EF000040) | 24 mm |
| Largeur (EF000008) | 24 mm |
