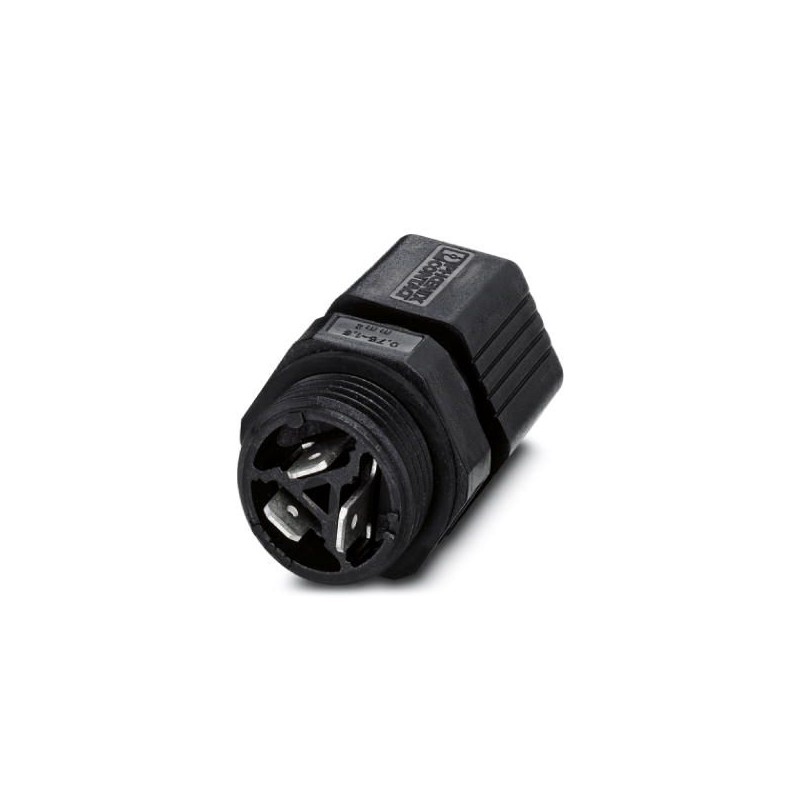

Q 1,5/3FL/13-M20KU-ESA-BK 1641659 PHOENIX CONTACT Pasamuros QUICKON, para montaje en pared exterior con cone..
Q 1,5/3FL/13-M20KU-ESA-BK
1641659
PHOENIX_CONTACT
10
Pasamuros QUICKON, para montaje en pared exterior con conexión por soldadura manual/conexión de enchufe plano, 4,8 mm x 0,8 mm, 3 polos.
Sistemas enchufables de instalación de edificios > Conexión de dispositivo para instalación de edificio enchufable
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1641659 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BF6HAB - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 470 (C_2_2017) |
| EAN | 4017918608545 |
| Peso por unidad (sin incluir el embalaje) | 22,690 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Indicaciones de montaje | Al volver a conectar el conductor, éste debe cortarse por encima del último punto de contacto. Los componentes QUICKON deben accionarse sólo sin carga/tensión. |
|---|---|
| Color | negro |
| Técnica de conexión | Conexión QUICKON |
| Tipo de conexión | Conexión por soldadura manual/conexión de enchufe plano; 4,8 mm x 0,8 mm |
| Número de polos | 3 |
| Ancho entre caras-Tuerca de unión | 24 mm |
| Par de apriete-Tuerca de unión | 2,5 Nm |
| Ancho entre caras-Portacontactos | 24 mm |
| Par de apriete-soporte de contactos | 3,75 Nm |
| Par de apriete-Contratuerca | 3,75 Nm |
| Número de conexiones | 3 |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor rígido mín. | 0,75 mm² |
| Sección de conductor rígido máx. | 1 mm² |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 16 |
Línea
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 cl.2-5, diámetro mín. de hilo 0,2 mm |
|---|---|
| Aislamiento de los conductores | PVC / PE |
| Diámetro de conductor incl. aislamiento | >= 1,8 mm ... 3 mm |
| Diámetro exterior del cable | 6 mm ... 12 mm |
| Sección de línea | 1,5 mm² |
| Identificación de polos | 1, 2, 3 |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 80 °C (Han de tenerse en cuenta las indicaciones del fabricante de los cables.) |
| -25 °C ... 50 °C (Para conexión de cables. Deben considerarse igualmente las indicaciones del fabricante de cables.) | |
| Temperatura para conexión de cables | -5 °C ... 50 °C (deben considerarse igualmente las indicaciones del fabricante de cables.) |
Datos eléctricos
| Corriente nominal IN | 17,5 A (15 A con hembra de enchufe plano 2,5 mm²; 12 A con hembra de enchufe plano 1,5 mm²) |
|---|---|
| Corriente asignada | 15 A |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Observación acerca de la tensión de dimensionamiento (III/2) | Con casquillo aislante |
| Tensión de dimensionamiento (II/2) | 630 V |
| Observación acerca de la tensión de dimensionamiento (II/2) | Con casquillo aislante |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Datos mecánicos
| Ciclos de conexión de la conexión QUICKON | máx. 10 (Para una conexión repetida hay que intercambiar eventualmente la junta obturadora y la corona) |
|---|---|
| PC QUICKON Tipo de rosca | M20 |
| Categoría de efecto al golpe | 4 |
| IK07 |
Datos del material
| Material contacto | CuZn |
|---|---|
| Material superficie del contacto | estañado |
| Material soporte de contactos | PA 6.6 |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440602eCl@ss 8.027440602eCl@ss 9.027440602
| Característica | Valor |
|---|---|
| Tensión nominal (EF000228) | 500 V |
| Corriente nominal (EF000227) | 17.5 A |
| Número de polos (EF001391) | 3 |
| Grado de protección (IP) (EF005474) | IP65 |
| Tamaño de la conexión roscada (EF004756) | M20 |
| Número de conexiones por polo (EF006769) | 1 |
| Codificación del polo (EF006771) | 1, 2, 3 |
| Codificación mecánica (EF002910) | No |
| Color de la codificación/del inserto de contacto (EF006772) | Negro |
| Color de la pieza adaptadora separada (EF008312) | Negro |
| Color de la carcasa (EF000136) | Negro |
| Material de carcasa (EF001596) | Poliamida (PA) |
| Libre de halógenos (EF000025) | No |
| Tratamiento superficial de los contactos (EF002558) | Otros |
| Longitud (EF001438) | 55.9 mm |
| Altura (EF000040) | 24 mm |
| Anchura (EF000008) | 24 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1641659-Q 1,5/3FL/13-M20KU-ESA-BK | 127 Kbytes |
|
