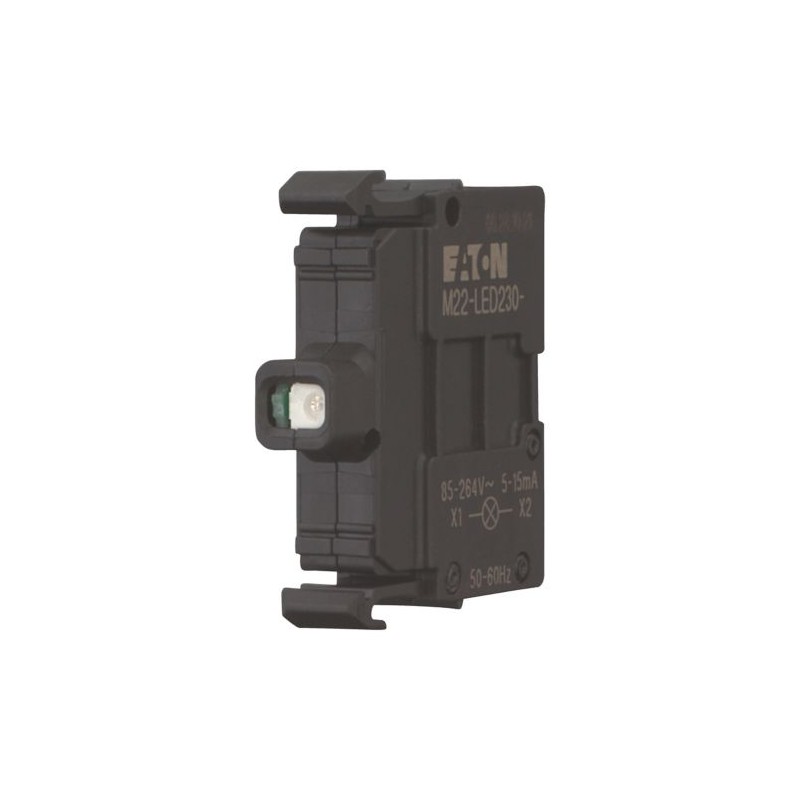

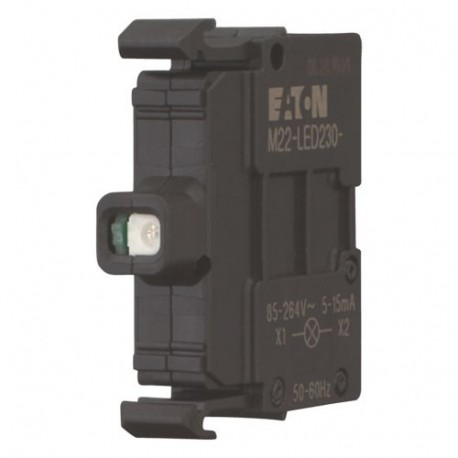

M22-LED230-G 216565 Y7-216565 EATON ELECTRIC Elément LED, vert, fixation par l'avant, 85-264VAC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-LED230-G 216565 Y7-216565 EATON ELECTRIC Elément LED, vert, fixation par l'avant, 85-264VAC

M22-LED230-G

216565

Y7-216565

EATON-MOELLER

Elément LED, vert, fixation par l'avant, 85-264VAC

M22-LED230-G

Eaton Moeller® series M22 LED element, green, front mount, 85-264VAC

Elément LED, Fixation : Fixation frontale, Technique de raccordement : Bornes à vis, Tension nominale de fonctionnement : Ue= 85 - 264 V AC, 50/60 Hz V, Courant nominal de fonctionnement : Ie= 5 - 15 mA, Consommation électrique : Pmax.= 0,33 W, À 230 V, Degré de protection : IP20, Connexion à SmartWire-DT : non, Normes : IEC 60947-5-1

Plus de détails


Appareillage industriel basse tension > Douille de lampe pour appareils de commande et de signalisation

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $15.33
Prix unitaire: $15.33
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Accessory LED
Catalog Number
216565
Model Code
M22-LED230-G
EAN
4015082165659
Product Length/Depth
38 mm
Product Height
10 mm
Product Width
37 mm
Product Weight
0.011 kg
Compliances
CE Marked
Certifications
EN 60947-5
CSA Std. C22.2 No. 14-05
UL 508
IEC 60947-5
CSA Std. C22.2 No. 94-91
VDE
IEC/EN 60947-5
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
UL
UL Category Control No.: NKCR
CE
CSA
CSA File No.: 012528
IEC 60947-5-1
UL File No.: E29184

Features & Functions

Fitted with:
Light source
Diode
Light color
Green

General

Degree of protection
IP20
Lifespan, electrical
100,000 h (at 25°C, according to EN60064)
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC
Voltage type
AC
Voltage type
AC

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
40 °C
Ambient storage temperature - max
80 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Terminal capacities

Terminal capacity (solid)
0.75 - 2.5 mm²
Terminal capacity (stranded)
0.5 - 2.5 mm²

Electrical rating

Power consumption
Max. 0.33 W
Rated insulation voltage (Ui)
500 V
Rated operational current (Ie) - min
5 mA
Rated operational current (Ie) - max
15 mA
Rated operational voltage (Ue) at AC - max
264 V
Rated operational voltage (Ue) at AC - min
85 V
Rated operational voltage (Ue) at DC - max
0 V
Rated operational voltage (Ue) at DC - min
0 V

Communication

Connection to SmartWire-DT
No
Connection type
Front fixing

Contacts

Force for positive opening - min
0 N

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216565 Appareillage industriel basse tension (EC000204)
Caractéristique Valeur
Transfo intégré (EF001358) Non
Avec résistance série intégrée (EF001399) Non
Avec source lumineuse (EF005905) Oui
Avec diode intégrée (EF001400) Oui
Douille (EF000048) Sans
Tension de fonctionnement nominale Ue à CA 50 Hz (EF007029) 85 V
Tension de fonctionnement nominale Ue à CA 60 Hz (EF007030) 85 V
Tension de fonctionnement nominale Ue en CC (EF007031) 0 V
Type de tension d'actionnement (EF008242) CA
Source lumineuse (EF002423) LED
Type de raccordement du circuit auxiliaire (EF006820) Borne à vis
Couleur de la source lumineuse (EF001402) Vert
Type de fixation (EF002442) Fixation frontale

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-LED230-G Y7-216565 216565 EN_289241.pdf 3 Mbytes M22-LED230-G Y7-216565 216565 EN_289241.pdf
