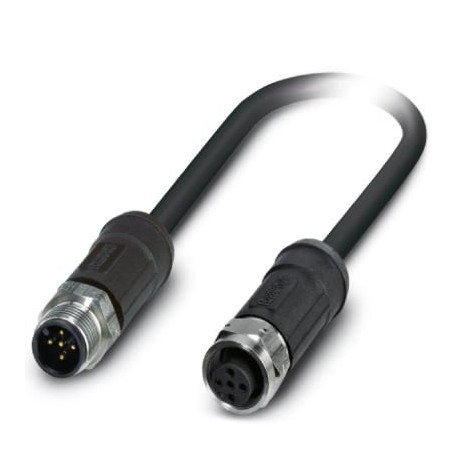

SAC-5P-M12MS/10-28X/M12FSSH OD 1057663 PHOENIX CONTACT Capteur/actionneur de câble
SAC-5P-M12MS/10-28X/M12FSSH OD
1057663
PHOENIX_CONTACT
50
Capteur/actionneur de câble
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million cinquante sept mille six cent soixante trois |
|---|---|
| Unité d'emballage | 1 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626701707 |
| Poids par Pièce (hors emballage) | 893.800 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Général
| Courant nominal à 40°C | 4 Un |
|---|---|
| Tension nominale | 48 V AC |
| 60 V DC | |
| Nombre de postes | Cinq |
| Codage | Un standard |
| Normes/règlements | M12 connecteur IEC 61076-2-101 |
| Affichage de l'état de | Pas de |
| Le circuit de protection/composant | unwired |
| Degré de pollution | Trois |
Matériel
| L'indice d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de Contact | CuSn |
| La surface de Contact matériau | Ni/Au |
| Contact matériau de support | PP |
| Matériau de la poignée au corps | PP |
| Matériel, moletage | En acier inoxydable |
| Matériau d'étanchéité | FPM |
Les normes et les Règlements
| Désignation Standard | Connecteur M12 |
|---|---|
| Normes/règlements | CEI 61076-2-101 |
| L'indice d'inflammabilité selon UL 94 | V0 |
Câble
| Type de câble | PE-X noir |
|---|---|
| Type de câble (abréviation) | 28X |
| Câble abréviation | Li2X2X-C-V1-2X |
| Chef de la section transversale | 5x 0,5 mm2 |
| AWG ligne de signal | Vingt |
| Chef d'orchestre de la structure de la ligne de signal | 28x 0,15 mm |
| Le diamètre du coeur, y compris l'isolation | 1,6 mm ±0,5 mm |
| Épaisseur de l'isolant | env. 0,3 mm (isolation principale) |
| Couleurs de fils | Brun, blanc, bleu, noir, gris |
| Ensemble twist | 5 fils autour de remplissage de la base |
| Longueur de la torsion, torsion globale | 68 mm |
| Blindage | Tressé de fils de cuivre |
| Optique bouclier couvrant | 85 % |
| La gaine externe, couleur | noir-gris RAL 7021 |
| Intérieure épaisseur de la gaine | env. 0,5 mm |
| L'épaisseur de la gaine extérieure | env. 0,7 mm |
| Câble externe diamètre D | 7.25 mm ±0,3 mm |
| Rayon de courbure minimal, pose fixe | 5 x D |
| Rayon de courbure minimal, une installation flexible | 10 x D |
| Nombre de cycles de flexion | Million |
| Rayon de courbure minimal, faites glisser les applications de la chaîne | 10 x D |
| Traversant chemin | 10 m |
| Traversant le taux de | 3 m/s |
| L'accélération | 10 m/s2 |
| Poids du câble | 85 kg/km |
| Gaine extérieure, matériau | PE-X |
| Le matériel, l'intérieur de la gaine | PE-X |
| Matériel, de remplissage | Fil PP |
| Matériel isolation du conducteur | PE-X |
| Chef d'orchestre matériel | Nu Cu fils de litz |
| La résistance de l'isolation | ≥ 100 MΩ*km (à 20 °C) |
| Résistance d'un conducteur | ≤ 39 Ω/m (à 20 °C) |
| Capacité de travail | ≤ 110 pF (core-core) |
| ≤ 200 pF (core-bouclier) | |
| Tension nominale d'alimentation, câble | ≤ 300 V AC |
| Test de la tension du câble, | ≥ 3000 V AC (Spark test) |
| Tension d'essai de Base/Bouclier | ≥ 1000 V AC (10 s) |
| Propriétés spéciales | L'Inductance env. 0.48 mH/km |
| Irradiés | |
| Résistance à la flamme | Selon la norme DIN EN 60332-1-2 |
| selon la norme DIN EN 50266-2-5 | |
| Sans halogène | conformément à la norme DIN VDE 0472 partie 815 |
| conformément à la norme DIN EN 50267-2-1 | |
| Résistance à l'huile | Selon la norme DIN EN 60811-2-1, 168 h à 100°C |
| Selon la norme DIN EN 50306 | |
| La résistance des autres | Résistance aux carburants selon CEI 60811, 168 h à 70°C |
| Résistant aux UV selon la norme DIN VDE 0276-605 | |
| Résistant aux UV selon la norme DIN en ISO 4892-2-UN (750 h) | |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
| -15 °C ... 105 °C (câble, installation flexible) | |
| 20 °C ±5 °C (câble, faites glisser les applications de la chaîne) |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 6.0Vingt sept million deux cent soixante dix neuf mille deux centeCl@ss 7.0Vingt sept million deux cent soixante dix neuf mille deux cent dix huiteCl@ss 8.0Vingt sept million deux cent soixante dix neuf mille deux cent dix huiteCl@ss 9.0Vingt sept million soixante mille trois cent onze
