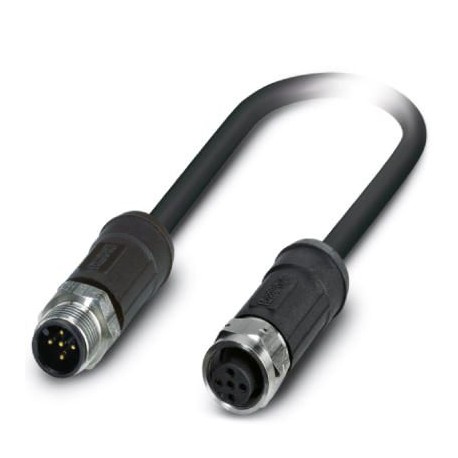

SAC-5P-M12MS/10-28X/M12FSSH OD 1057663 PHOENIX CONTACT Sensor /Aktor-Kabel -
SAC-5P-M12MS/10-28X/M12FSSH OD
1057663
PHOENIX_CONTACT
50
Artikel auf Anfrage, das gebe keine Rückkehr.
Sensor - /Aktor-Kabel -
Sensor-/Aktorleitung, 5-polig, halogenfrei PE-X/PE-X, Grauschwarz RAL 7021, geschirmt, M12 gerader Stecker, Kodierung: A, auf M12 gerader Anschluss weiblich, Kodierung: A, Kabellänge: 10 m, für Außenanwendungen, mit Edelstahlrändelung
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben und fünfzig tausend sechs hundert drei und sechzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626701707 |
| Gewicht pro Stück (exklusive Verpackung) | 893.800 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | PL (Polen) |
Allgemeine
| Nennstrom bei 40°C | 4 Ein |
|---|---|
| Nennspannung | 48 V AC |
| 60 V DC | |
| Anzahl der Positionen | Fünf |
| Codierung | A - standard |
| Normen/Vorschriften | M12-Steckverbinder IEC 61076-2-101 |
| Status-Anzeige | Keine |
| Schutzschaltung/ - Komponente | unwired |
| Grad der Verschmutzung | Drei |
Material
| Entflammbarkeit nach UL 94 | V0 |
|---|---|
| Material, Kontakt | CuSn |
| Kontaktoberfläche material | Ni/Au |
| Kontakt carrier material | PP |
| Material griffkörper | PP |
| Material Rändel | Edelstahl |
| Dichtungsmaterial | FPM |
Normen und Vorschriften
| Standard Bezeichnung | M12-Stecker |
|---|---|
| Normen/Vorschriften | IEC 61076-2-101 |
| Entflammbarkeit nach UL 94 | V0 |
Kabel
| Kabel-Typ | PE-X schwarz |
|---|---|
| Kabel-Art (Abkürzung) | 28X |
| Kabel Abkürzung | Li2X2X-C-V1-2X |
| Leiterquerschnitt | 5x 0,5 mm2 |
| AWG Signalleitung | Zwanzig |
| Leiter-Struktur signal-Linie | 28x 0,15 mm |
| Kern Durchmesser inklusive Isolierung | 1,6 mm ±0,5 mm |
| Dicke, Isolierung | ca. 0,3 mm (Kerndämmung) |
| Draht-Farben | Braun, weiß, blau, schwarz, Grau |
| Insgesamt twist | 5 Adern um Füller zur core |
| Länge der twist, insgesamt twist | 68 mm |
| Abschirmung | Geflochtenen Kupferdrähten |
| Optical shield Abdeckung | 85 % |
| Externe Mantel, Farbe | schwarz-Grau RAL 7021 |
| Innere Scheide Dicke | ca. 0,5 mm |
| Außenmantel Dicke | ca. 0,7 mm |
| Kabel-Durchmesser D | 7,25 mm ±0,3 mm. |
| Minimum bending radius fixed installation | 5 x D |
| Mindestbiegeradius flexible installation | 10 x D |
| Anzahl der biegezyklen | Eine Million |
| Mindest-Biegeradius, schleppketten-Anwendungen | 10 x D |
| Durchqueren Weg | 10 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 10 m/s2 |
| Kabel-Gewicht | 85 kg/km |
| Außenmantel, material | PE-X |
| Material, innere Hülle | PE-X |
| Material, Füllstoff | PP-Garn |
| Material Aderisolation | PE-X |
| Leiter-material | Blanke Cu-Litzen |
| Isolationswiderstand | ≥ 100 MΩ*km (bei 20 °C) |
| Leiter-Widerstand | ≤ 39 Ω/m (bei 20 °C) |
| Arbeiten Kapazität | ≤ 110 pF (core-Kern) |
| ≤ 200 pF (Ader-Schirm) | |
| Nennspannung, - Kabel | ≤ 300 V AC |
| Prüfspannung, Kabel | ≥ 3000 V AC (Spark test) |
| Test voltage Core/Shield | ≥ AC 1000 V (für 10 s) |
| Besondere Eigenschaften | Induktivität ca. 0.48 mH/km |
| Bestrahlt | |
| Flamme Widerstand | Nach DIN EN 60332-1-2 |
| nach DIN EN 50266-2-5 | |
| Halogen-free | in übereinstimmung mit DIN VDE 0472 Teil 815 |
| in übereinstimmung mit DIN EN 50267-2-1 | |
| Beständigkeit gegen öl | Nach DIN EN 60811-2-1, 168 h bei 100°C |
| Nach DIN EN 50306 | |
| Widerstand | Beständigkeit gegen Kraftstoffe gemäß IEC 60811, 168 h bei 70°C |
| UV-beständig nach DIN VDE 0276-605 | |
| UV-beständig nach DIN EN ISO 4892-2-A (750 h) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Kabel, Feste Verlegung) |
| -15 °C ... 105 °C (Kabel, flexible installation) | |
| 20 °C ±5 °C (Kabel, schleppketten-Anwendungen) |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 8.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert elf
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 5 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M12 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Female (Buchse) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | gerade |
| Kabellänge (EF000536) | 10 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Kabeltyp (EF000081) | mehradrig |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | CuSn |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -15 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
