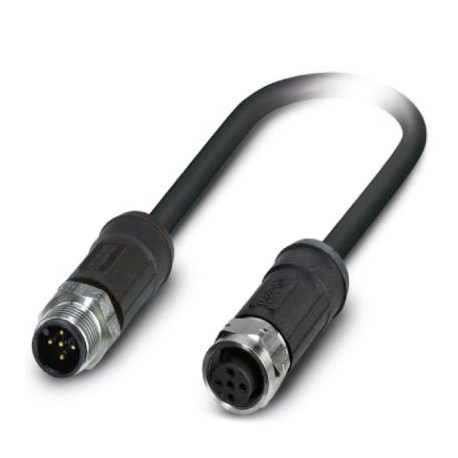

SAC-5P-M12MS/10-28X/M12FSSH OD 1057663 PHOENIX CONTACT Sensor/atuador cabo
SAC-5P-M12MS/10-28X/M12FSSH OD
1057663
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Sensor/atuador cabo
Cabo do sensor/atuador, 5 polos, sem halogênio PE-X/PE-X, preto acinzentado RAL 7021, blindado, conector macho reto M12, codificação: A, para conexão reta M12 fêmea, codificação: A, comprimento do cabo: 10 m, para aplicações externas, com serrilhado de aço inoxidável
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão cinqüenta e sete mil seiscentos e sessenta e três |
|---|---|
| Embalagem da unidade | 1 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e setecentos mil setecentos e sete |
| Peso por Peça (excluindo embalagem) | 893.800 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | PL (Polónia) |
Geral
| Corrente nominal a 40°C | 4 Uma |
|---|---|
| Tensão nominal | 48 V CA |
| 60 V DC | |
| Número de posições | Cinco |
| Codificação | Um padrão |
| Normas/regulamentos | M12 conector IEC 61076-2-101 |
| Exibição de Status | Nenhum |
| O circuito de protecção/componente | unwired |
| Grau de poluição | Três |
Material
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
|---|---|
| Material de contato | CuSn |
| Superfície de contato do material | Ni/Au |
| Contato com material de suporte | PP |
| Material de aderência do corpo | PP |
| Material, roscas | Aço inoxidável |
| Material de vedação | FPM |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-101 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Cabo
| Tipo do cabo | PE-X preto |
|---|---|
| Tipo de cabo (abreviatura) | 28X |
| Cabo de abreviatura | Li2X2X-C-V1-2X |
| Condutor de seção transversal | 5x de 0,5 mm2 |
| AWG linha de sinal | Vinte e |
| Condutor estrutura de linha de sinal | 28x 0,15 mm |
| Diâmetro de núcleo, incluindo isolamento | 1.6 mm ±0,5 mm |
| A espessura de isolamento | aprox. 0,3 mm (Núcleo de isolamento) |
| Cor dos fios | Marrom, branco, azul, preto, cinzento |
| No geral torção | 5 fios em torno de enchimento para o núcleo de |
| Comprimento de torção, em geral de torção | 68 mm |
| Blindagem | Trançados de fios de cobre |
| Óptica escudo cobrindo | 85 % |
| Bainha externa, cor | preto-cinza RAL 7021 |
| Interior da bainha de espessura | aprox. 0,5 mm |
| A bainha exterior de espessura | aprox. 0,7 mm |
| Cabo externo diâmetro D | De 7,25 mm ±0,3 mm |
| Raio de curvatura mínimo, de uma instalação fixa | 5 x D |
| Raio de curvatura mínimo, uma instalação flexível | 10 x D |
| Número de ciclos de flexão | Um milhão de |
| Raio de curvatura mínimo, arraste aplicações na cadeia | 10 x D |
| Atravessando o caminho | 10 m |
| Atravessando taxa de | 3 m/s |
| Aceleração | 10 m/s2 |
| Peso do cabo | 85 kg/km |
| A bainha exterior, material | PE-X |
| Material interno bainha | PE-X |
| Material de enchimento | PP fio |
| O Material de isolamento condutor | PE-X |
| Condutor de material | Nu Cu litz fios |
| Resistência de isolamento | ≥ 100 MΩ*km (a 20 °C) |
| Resistência do condutor | ≤ 39 Ω/m (a 20 °C) |
| Trabalho de capacitância | ≤ 110 pF (core-core) |
| ≤ 200 pF (core-shield) | |
| Tensão Nominal de cabo, | ≤ 300 V AC |
| Tensão de teste de cabo, | ≥ 3000 V AC (Faísca de teste) |
| Tensão de teste Core/Escudo | Igual ou superior a 1000 V AC (para 10 s) |
| Propriedades especiais | Indutância de aprox. 0.48 mH/km |
| Irradiados | |
| A resistência à chama | De acordo com a norma DIN EN 60332-1-2 |
| de acordo com a norma DIN EN 50266-2-5 | |
| Halogênio-livre | de acordo com a norma DIN VDE 0472 parte 815 |
| de acordo com a norma DIN EN 50267-2-1 | |
| Resistência ao óleo | De acordo com a DIN EN 60811-2-1, 168 h a 100°C |
| De acordo com a norma DIN EN 50306 | |
| Outra resistência | Resistência a combustíveis de acordo com a norma IEC 60811, 168 h a 70°C |
| Resistente aos raios UV, de acordo com a norma DIN VDE 0276-605 | |
| Resistente aos raios UV, em conformidade com a norma DIN EN ISO 4892-2-UM (750 h) | |
| Temperatura ambiente (operação) | -40 °C ... 105 °C (cabo, instalação fixa) |
| -15 °C ... 105 °C (cabo flexível de instalação) | |
| 20 °C ±5 °C (cabo, arraste aplicações na cadeia) |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 6.0Vinte e sete milhões duzentos e setenta e nove mil duzentoseCl@ss 7.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 8.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 9.0Vinte e sete milhões, sessenta mil, trezentos e onze
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 5 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | M12 |
| Tipo de contato por ficha, do lado do campo (EF006269) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Direito |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | M12 |
| Tipo de contato do lado da caixa (EF008386) | Fêmea (jack) |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Direito |
| Comprimento do cabo (EF000536) | 10 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Tipo de cabo (EF000081) | Multi-condutor |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | CuSn |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -15 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
