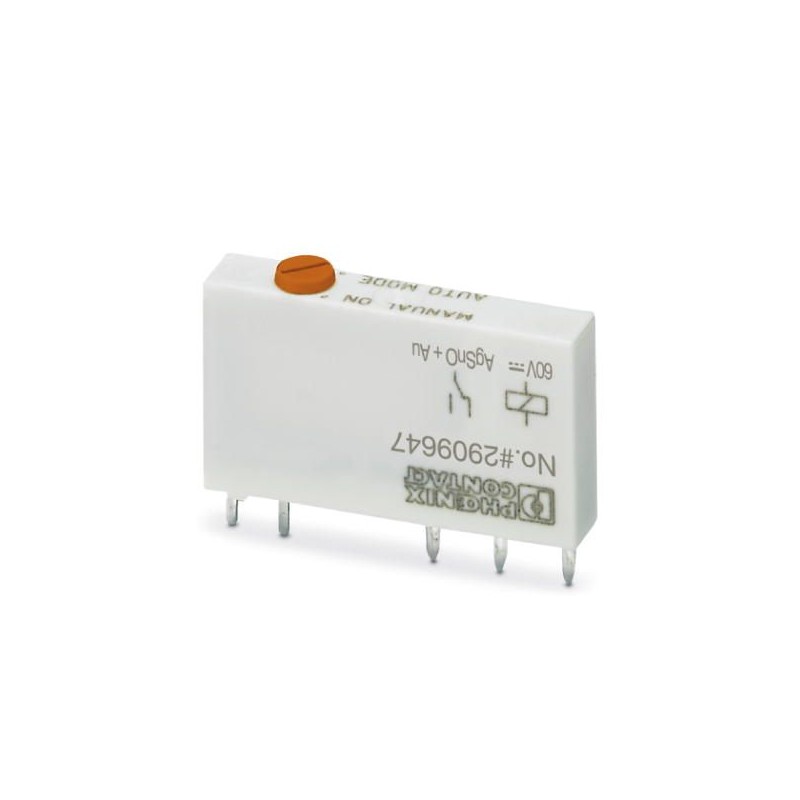

REL-MR- 60DC/21AU/MS 2909647 PHOENIX CONTACT Relais individuels
REL-MR-60DC/21AU/MS
2909647
PHOENIX_CONTACT
10
Relais individuels
Relais de puissance miniature enfichable, avec contact or multicouche, 1 contact commuté, fonctionnement manuel, tension d’entrée 60 V DC
Relais > Relais de commutation
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2909647 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 392 (C-5-2017) |
| GTIN | 4055626377810 |
| Poids par pièce (hors emballage) | 0,005 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | CZ (République tchèque) |
Umgebungsbedingungen
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 60 V DC |
|---|---|
| Courant d'entrée typique pour UN | 3 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 2,5 ms |
| Résistance de la bobine | 20500 Ω ±15 % (à 20 °C) |
| Puissance dissipée en condition nominale | 0,18 W |
Côté contact
| Type de contact | 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgSnO, plaqué or |
| Tension de commutation maximale | 30 V AC |
| 36 V DC | |
| Tension de commutation minimale | 100 mV (pour 10 mA) |
| Courant de commutation minimal | 1 mA (pour 24 V) |
| Courant d'enclenchement maximal | 50 mA |
| Intensité permanente limite | 50 mA |
| Puissance de coupure (charge ohmique) max. | 1,2 W (pour 24 V DC) |
Partie contact (avec couche d'or endommagée)
| Matériau des contacts | AgSnO |
|---|---|
| Remarque | les valeurs suivantes s'appliquent quand la couche d'or est endommagée |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation minimale | 5 V (pour 100 mA) |
| Intensité permanente limite | 6 A |
| Courant de commutation minimal | 10 mA (pour 12 V) |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 20 W (à 48 V DC) | |
| 18 W (à 60 V DC) | |
| 23 W (à 110 V DC) | |
| 40 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,1 A (à 220 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 230 V, AC15) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT II (étanche au flux) |
| Durée de vie mécanique | 1x 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 4,7 g |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| EN 50178 | |
| EN 61810-1 | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
