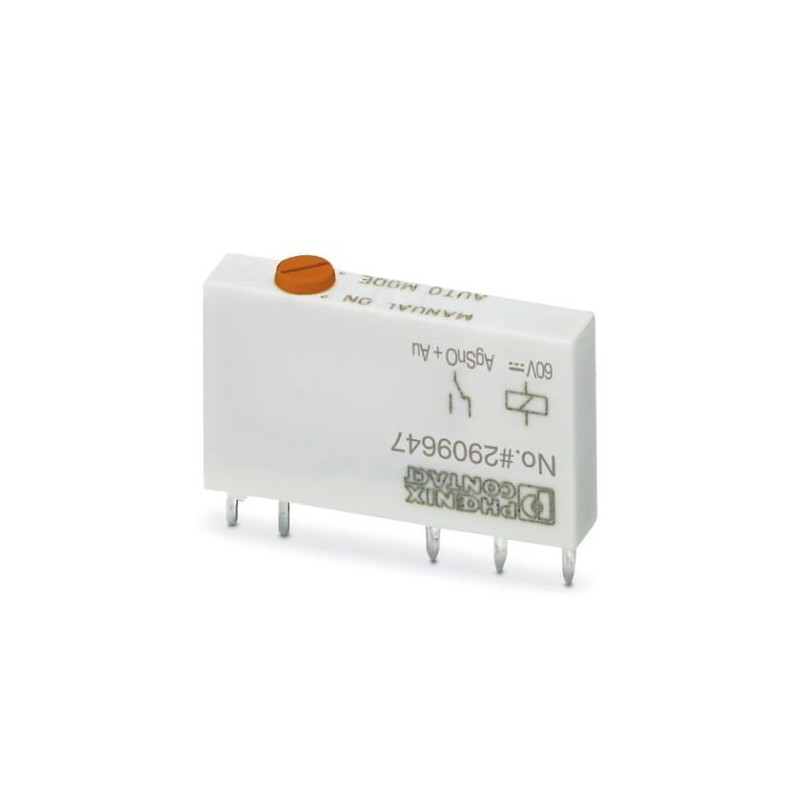

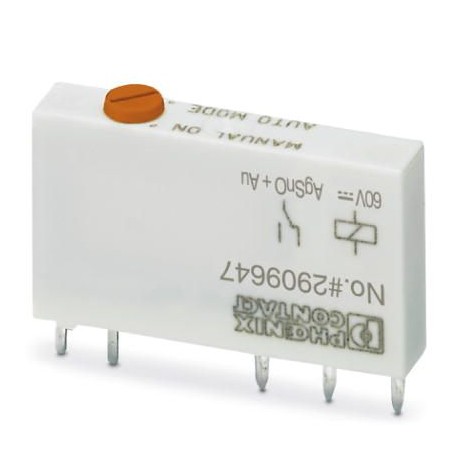

REL-MR- 60DC/21AU/MS 2909647 PHOENIX CONTACT Relé único
REL-MR-60DC/21AU/MS
2909647
PHOENIX_CONTACT
10
Relé único
Relé de potência miniatura plug-in, com contato dourado multicamada, 1 contato comutado, operação manual, tensão de entrada 60 V DC
Relés > Relé de comutação
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2909647 |
|---|---|
| Quantidade de embalagem (VPE) | 10 Unid |
| Quantidade mínima de pedido | 10 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 392 (C-5-2017) |
| GTIN | 4055626377810 |
| Peso por unidade (exclusive embalagem) | 4,700 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | CZ (República Tcheca) |
Condições ambientais
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Lado de excitação
| Tensão nominal de entrada UN | 60 V DC |
|---|---|
| Típica corrente de entrada com UN | 3 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 2,5 ms |
| Resistência de bobina | 20500 Ω ±15 % (a 20 °C) |
| Potência de dissipação máxima com condição nominal | 0,18 W |
Lado de contato
| Versão do contato | 1 inversor |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO, ouro endurecido |
| Tensão de comutação máxima | 30 V AC |
| 36 V DC | |
| Tensão de comutação mínima | 100 mV (com 10 mA) |
| Corrente de comutação mínima | 1 mA (com 24 V) |
| Corrente de ligação máxima | 50 mA |
| Corrente máx. em regime permanente | 50 mA |
| Potência de desligamento (carga ôhmica) máxima | 1,2 W (com 24 V DC) |
Lado de contato (com camada de ouro danificada)
| Material de contato | AgSnO |
|---|---|
| Nota | Os seguintes valores se aplicam com camada de ouro danificada |
| Tensão de comutação máxima | 250 V AC |
| Tensão de comutação mínima | 5 V (com 100 mA) |
| Corrente máx. em regime permanente | 6 A |
| Corrente de comutação mínima | 10 mA (com 12 V) |
| Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
| 20 W (com 48 V DC) | |
| 18 W (com 60 V DC) | |
| 23 W (com 110 V DC) | |
| 40 W (com 220 V DC) | |
| 1500 VA (com 250 V AC) | |
| Capacidade de comando | 2 A (com 24 V, DC13) |
| 0,2 A (com 110 V, DC13) | |
| 0,1 A (com 220 V, DC13) | |
| 3 A (com 24 V, AC15) | |
| 3 A (com 120 V, AC15) | |
| 3 A (com 230 V, AC15) |
Geral
| Tensão de teste bobina de relé/contato de relé | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Modo operacional | 100 % ED |
| Grau de proteção | RT II (estanque ao fundente) |
| Vida útil mecânica | 1x 107ciclos de manobra |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
| Peso líquido (SAP) | 4,7 g |
Normas e disposições
| Normas / Determinações | IEC 60664 |
|---|---|
| EN 50178 | |
| EN 61810-1 | |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
