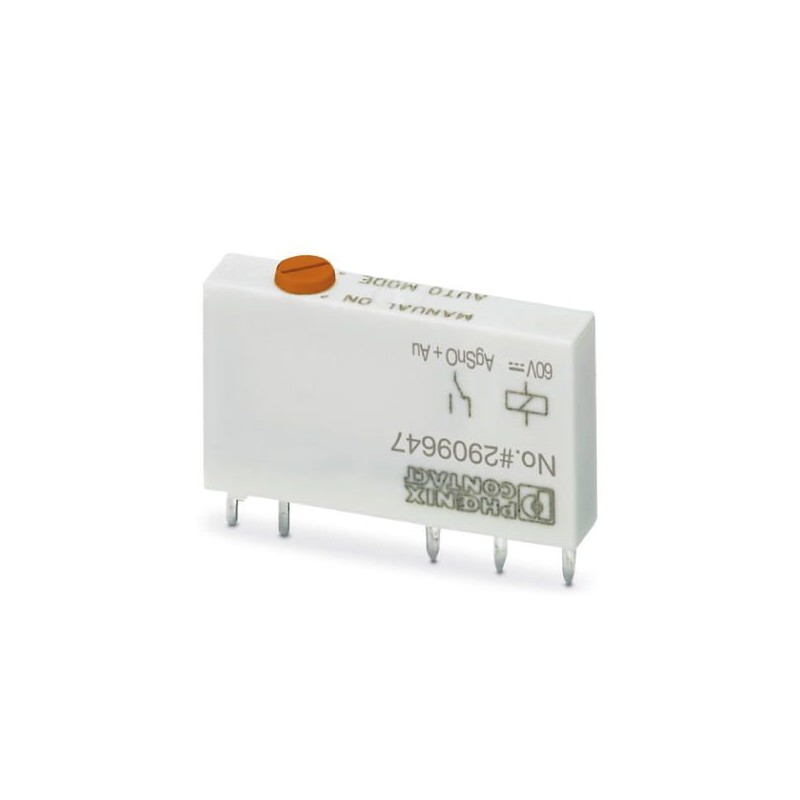

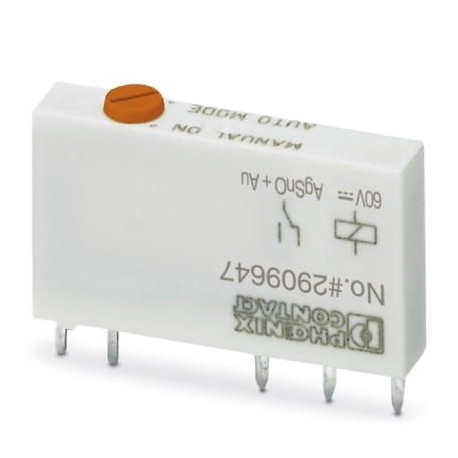

REL-MR- 60DC/21AU/MS 2909647 PHOENIX CONTACT Einzelrelais
REL-MR-60DC/21AU/MS
2909647
PHOENIX_CONTACT
10
Einzelrelais
Steckbares Miniatur-Leistungsrelais, mit mehrlagigem Goldkontakt, 1 Schaltkontakt, manuelle Bedienung, Eingangsspannung 60 V DC
Relais > Schaltrelais
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2909647 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Mindestbestellmenge | 10 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 392 (C-5-2017) |
| GTIN | 4055626377810 |
| Gewicht pro Stück (exklusive Verpackung) | 4,700 g |
| Gewicht pro Stück (inklusive Verpackung) | 4,700 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | CZ (Tschechien) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 60 V DC |
|---|---|
| Typischer Eingangsstrom bei UN | 3 mA |
| Ansprechzeit typisch | 5 ms |
| Rückfallzeit typisch | 2,5 ms |
| Spulenwiderstand | 20500 Ω ±15 % (bei 20 °C) |
| Verlustleistung bei Nennbedingung | 0,18 W |
Kontaktseite
| Kontaktausführung | 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgSnO, hartvergoldet |
| Schaltspannung maximal | 30 V AC |
| 36 V DC | |
| Schaltspannung minimal | 100 mV (bei 10 mA) |
| Schaltstrom minimal | 1 mA (bei 24 V) |
| Einschaltstrom maximal | 50 mA |
| Grenzdauerstrom | 50 mA |
| Abschaltleistung (ohmsche Last) maximal | 1,2 W (bei 24 V DC) |
Kontaktseite (bei zerstörter Goldschicht)
| Kontaktmaterial | AgSnO |
|---|---|
| Hinweis | folgende Werte gelten bei zerstörter Goldschicht |
| Schaltspannung maximal | 250 V AC |
| Schaltspannung minimal | 5 V (bei 100 mA) |
| Grenzdauerstrom | 6 A |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Abschaltleistung (ohmsche Last) maximal | 140 W (bei 24 V DC) |
| 20 W (bei 48 V DC) | |
| 18 W (bei 60 V DC) | |
| 23 W (bei 110 V DC) | |
| 40 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,1 A (bei 220 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 230 V, AC15) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Schutzart | RT II (Flussmitteldicht) |
| Lebensdauer mechanisch | 1x 107Schaltspiele |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 4,7 g |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| EN 50178 | |
| EN 61810-1 | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
