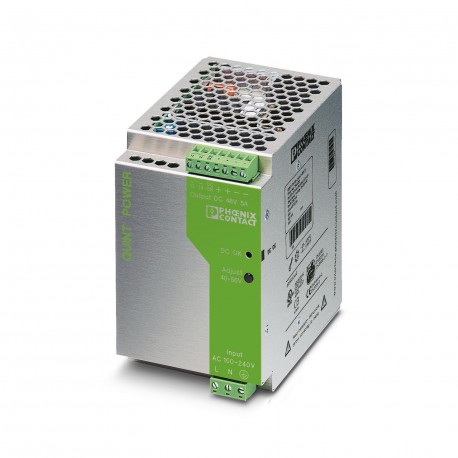

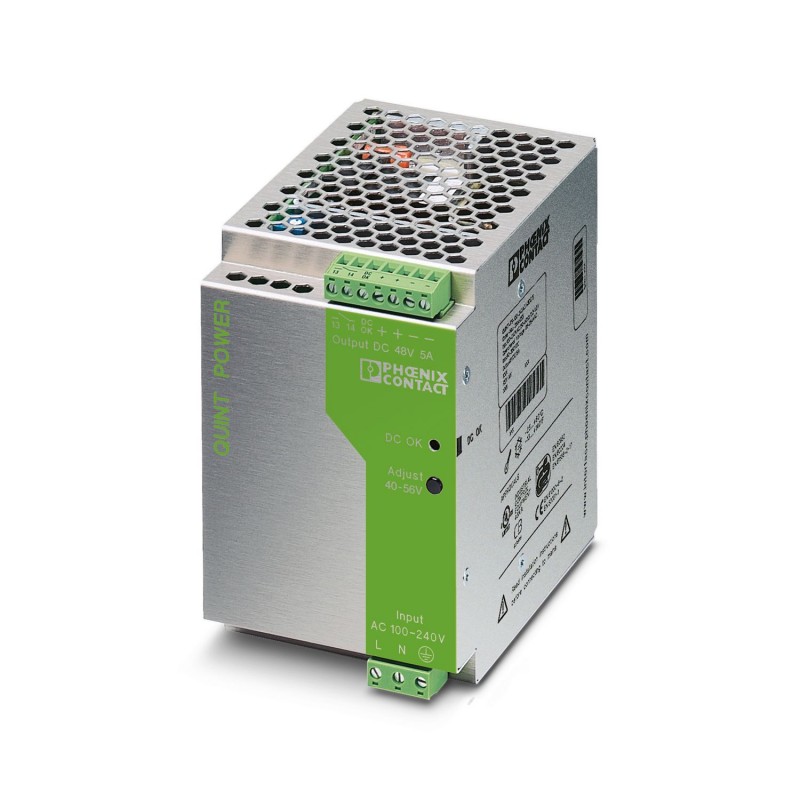

QUINT-PS-100-240AC/48DC/ 5 2866255 PHOENIX CONTACT Alimentation
QUINT-PS-100-240AC/48DC/ 5
2866255
PHOENIX_CONTACT
Alimentation
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2866255 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 484 (IF-2007) |
| GTIN | 4017918951191 |
| Poids par pièce (hors emballage) | 1,300 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | TH (Thaïlande) |
Cotes
| Largeur | 85 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 130 mm |
| Profondeur en cas de montage alternatif | 88 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de tension d'entrée | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Plage de fréquence DC | 0 Hz |
| Courant absorbé | env. 2,2 A (120 V AC) |
| 1,2 A (230 V AC) | |
| Consommation nominale | 263 W |
| Choc de courant d'enclenchement | < 15 A (typique) |
| Protection contre microcoupures | > 50 ms (120 V AC) |
| > 50 ms (230 V AC) | |
| Fusible d'entrée | 6,3 A (temporisé, intérieur) |
| Sélection des fusibles appropriés | 10 A ... 16 A (Caractéristique B, C, D, K) |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance |
Données de sortie
| Tension de sortie nominale | 48 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 40 V DC ... 56 V DC |
| Courant nominal de sortie (IN) | 5 A (jusqu'à 60 °C) |
| POWER BOOST (IBoost) | 7,5 A |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Charge capacitive max. | Illimité |
| Ondulation résiduelle | < 30 mVCC |
| Puissance de sortie | 240 W |
| Temps d'enclenchement typique | < 1 s |
| Pointes de commutation charge nominale | < 50 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | 2 W |
| Puissance dissipée charge nominale max. | 24 W |
Généralités
| Poids net | 1,3 kg |
|---|---|
| Témoin de présence de la tension de service | LED verte |
| Rendement | > 91 % |
| Tension d'isolement entrée/sortie | 4 kV (homologation du type) |
| 2 kV (Contrôle individuel) | |
| Classe de protection | I (avec connexion PE) |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Signalisation
| Dénomination sortie | DC-OK, active |
|---|---|
| Description de la sortie | UOUT> 0,9 x UN: Signal « high » |
| Tension de commutation maximale | ≤ 24 V |
| Tension de sortie | + 24 V DC |
| Courant d'enclenchement maximal | ≤ 20 mA |
| Courant de charge permanent | ≤ 40 mA |
| Affichage d'état | LED verte « DC OK » |
| Informations sur l'affichage d'état | UOUT< 0,9 x UN: La LED clignote |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Filetage vis | M3 |
| Dénomination sortie | DC-OK, sans potentiel |
| Description de la sortie | Contact de relais, UOUT> 0,9 x UN: contact fermé |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant d'enclenchement maximal | ≤ 1 A |
| Courant de charge permanent | ≤ 1 A |
| Affichage d'état | LED verte « DC OK » |
| Informations sur l'affichage d'état | UOUT< 0,9 x UN: La LED clignote |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 89/336/CEE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Norme - sécurité des transformateurs | EN 61558-2-17 |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Norme - Sécurité pour les appareils | GS (Geprüfte Sicherheit) (sécurité garantie) |
| Homologations UL | UL/C-UL Recognized UL 60950-1 |
| UL/C-UL Listed UL 508 | |
| Dispositifs de traitement de l'information - Sécurité (schéma CB ) | Schéma CB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
