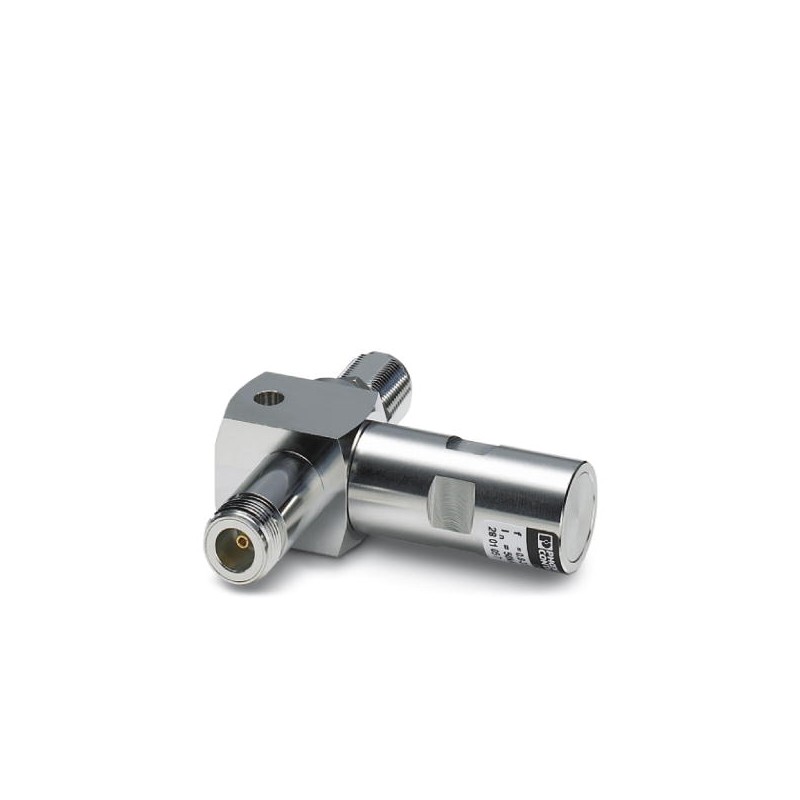

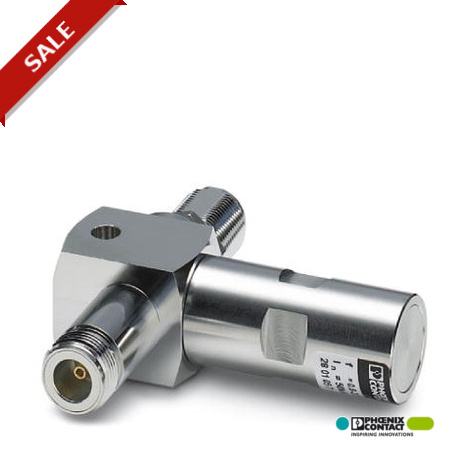

CN-LAMBDA/4-2.25-BB 2801057 PHOENIX CONTACT Adaptateur utilisant la technologie Lambda/4 servant de protecti..
CN-LAMBDA/4-2.25-BB
2801057
PHOENIX_CONTACT
Adaptateur utilisant la technologie Lambda/4 servant de protection antisurtension pour interfaces coaxiales de signaux. Raccordement : Connecteurs N femelle-femelle
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Dimensions
| Hauteur | 78,7 mm |
|---|---|
| Largeur | 25 mm |
| Profondeur | 77,5 mm |
| Longueur | 77,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP68 |
Généralités
| Matériau du boîtier | HPb59-1 |
|---|---|
| Coloris | nickel |
| Normes pour les lignes de fuite et distances dans l'air | IEC 60664-1 |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Nombre de pôles | 1 |
| Sens de l'action | Line-Shield/Earth Ground |
Circuit de protection
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Intensité nominale IN | 5 A (25 °C) |
| Courant nom. de décharge In(8/20)µs | 50 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 50 kA |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 50 kA |
| Courant de choc cumulé (8/20)µs | 60 kA |
| Courant de choc cumulé (10/350)µs | 20 kA |
| Courant de décharge Imax(8/20)µs maximal | 60 kA |
| Courant de décharge Imax(8/20)µs maximal (fil-terre) | 60 kA |
| Courant de décharge Imax(8/20)µs maximal (fil-blindage) | 60 kA |
| Courant d'essai (10/350)˽µs, valeur de crête limp | 20 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 1 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 1 V |
| Niveau de protection Up(fil-terre) | ≤ 25 V (C2 - 10 kV / 5 kA) |
| ≤ 5 V (C1 - 1 kV / 500 A) | |
| ≤ 18 V (6 kV/3 kA) | |
| Niveau de protection Up(fil-blindage) | ≤ 5 V (C1 - 1 kV / 500 A) |
| ≤ 25 V (C2 - 10 kV / 5 kA) | |
| ≤ 18 V (6 kV/3 kA) | |
| Perte d'insertion aE, asym. | typ. 0,1 dB |
| Plage de fréquence | 0,8 GHz ... 2,25 GHz |
| Taux d'ondes stationnaires VSWR dans le système 50 Ω | typ. 1,2 |
| max. 1,25 | |
| Puissance RF autorisée Pmaxpour VSWR=xx (système à 50 Ohm) | ≤ 500 W |
| ≤ 4 kW (peak) | |
| Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Mode de raccordement | Connecteur N 50 Ω |
|---|---|
| Type de raccordement IN | Connecteur femelle N |
| Type de raccordement OUT | Connecteur femelle N |
