PHOENIX_CONTACTTrabtech (TT)CN-LAMBDA/4-2.25-BB 2801057 PHOENIX CONTACT Adaptador con tecnología Lambda/4 como protección contra sobrete..

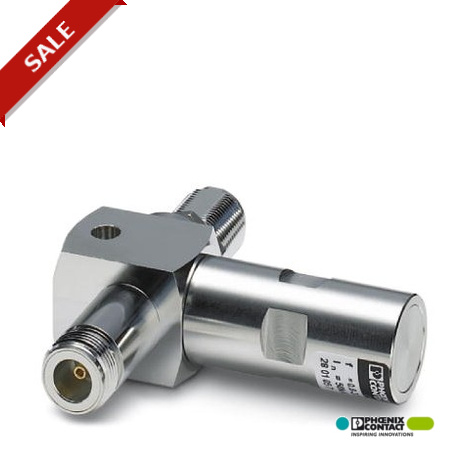

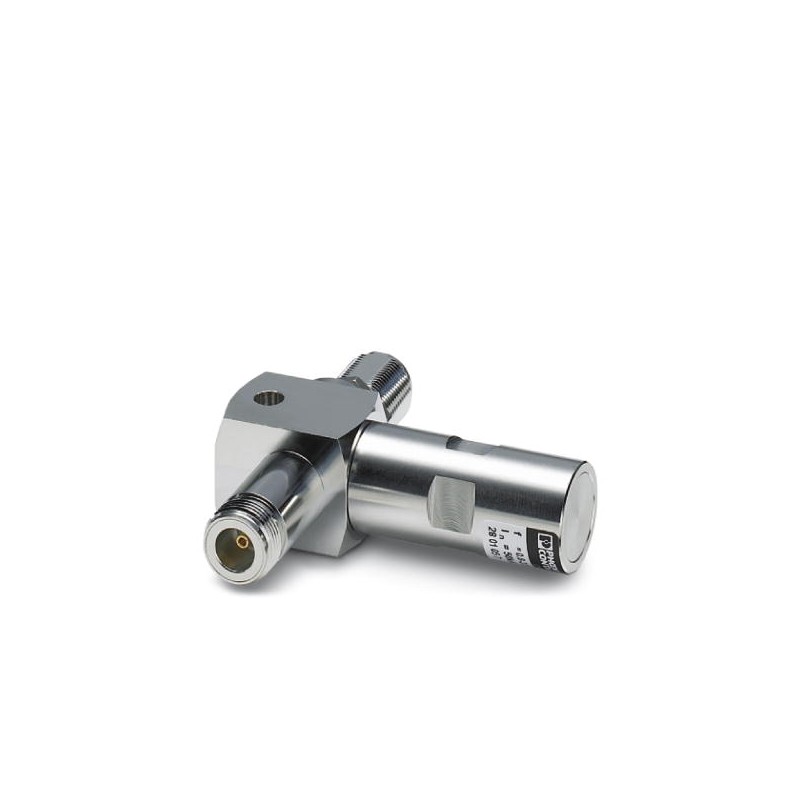

PHOENIX_CONTACT CN-LAMBDA/4-2.25-BB 2801057 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CN-LAMBDA/4-2.25-BB 2801057 PHOENIX CONTACT Adaptador con tecnología Lambda/4 como protección contra sobrete..

Referencia: CN-LAMBDA/4-2.25-BB

Código: 2801057

Fabricante: PHOENIX_CONTACT

Descripción:

Adaptador con tecnología Lambda/4 como protección contra sobretensiones para interfaces de señales coaxiales. Conexión: Conectores N hembra-hembra

Categorías:

  • Puesta a tierra, protección contra rayos y sobretensiones > Descargador de sobretensiones para tecnología de información / MCR
  • PHOENIX_CONTACT > Trabtech (TT)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 123,92 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Dimensiones

Altura78,7 mm
Anchura25 mm
Profundidad77,5 mm
Longitud77,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 85 °C
Índice de protecciónIP68

Generalidades

Material carcasaHPb59-1
Colorníquel
Normas para líneas de fuga y espacios de aireIEC 60664-1
Tipo de montajeAdaptación de conexión específica
ConstrucciónAdaptador
Número de polos1
Dirección de actuaciónLine-Shield/Earth Ground

Circuito de protección

Clase de ensayo IECC2
C3
D1
Corriente nominal IN5 A (25 °C)
Corriente transitoria nominal In(8/20) µs50 kA
Corriente transitoria nominal In(8/20) µs (conductor-tierra)50 kA
Corriente transitoria nominal In(8/20) µs (conductor-pantalla)50 kA
Corriente transitoria suma (8/20) µs60 kA
Corriente transitoria suma (10/350)µs20 kA
Corriente transitoria Imáx (8/20) µs máximo60 kA
Corriente transitoria Imáx. (8/20) µs máximo (conductor-tierra)60 kA
Corriente transitoria Imáx. (8/20) µs máximo (conductor-pantalla)60 kA
Corriente de rayo de prueba (10/350)˽µs, corriente de pico Iimp20 kA
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike≤ 1 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) spike≤ 1 V
Nivel de protección Up(conductor-tierra)≤ 25 V (C2 - 10 kV / 5 kA)
≤ 5 V (C1 - 1 kV / 500 A)
≤ 18 V (6 kV/3 kA)
Nivel de protección Up(conductor-blindaje)≤ 5 V (C1 - 1 kV / 500 A)
≤ 25 V (C2 - 10 kV / 5 kA)
≤ 18 V (6 kV/3 kA)
Atenuación de inserción aE, asim.típ. 0,1 dB
Gama de frecuencias0,8 GHz ... 2,25 GHz
Relación de ondas estacionarias VSWR en el sistema de 50 Ωtíp. 1,2
máx. 1,25
Potencia HF admisible Pmáxcon VSWR=xx (sistema de 50 ohmios)≤ 500 W
≤ 4 kW (pico)
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor)C1 - 1 kV/500 A
C2 - 10 kV/5 kA
D1 - 2,5 kA

Datos de conexión

Tipo de conexiónN-Connector 50 Ω
Tipo de conexión INConector N, hembra
Tipo de conexión OUTConector N, hembra
