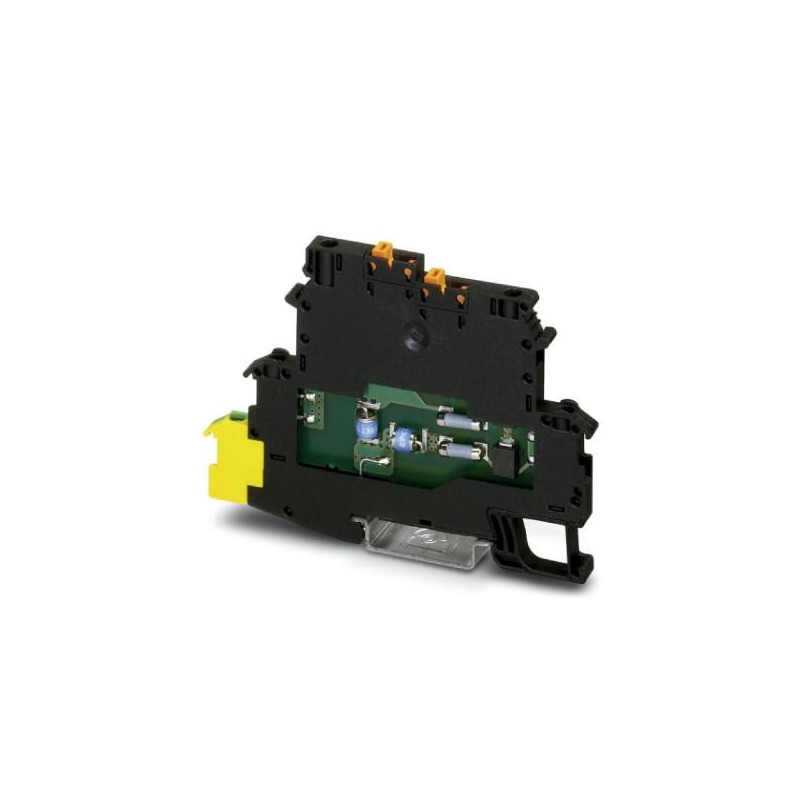

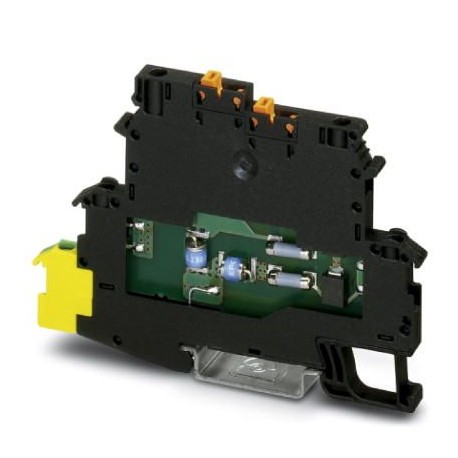

TT-2/2-M-24DC 2920722 PHOENIX CONTACT Dispositif de protection antisurtension
TT-2/2-M-24DC
2920722
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2920722 |
|---|---|
| Unité de conditionnement | 14 pcs |
| Page catalogue | Page 95 (C-6-2015) |
| GTIN | 4046356182850 |
| Poids par pièce (hors emballage) | 0,033 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 (avec flasque d'extrémité) |
Généralités
| Matériau du boîtier | PA 6.6 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir foncé RAL 9005 |
| Type de montage | Profilé : 35 mm |
| Type | Bloc de jonction à deux étages avec pied PE, raccordement PE séparé |
| Nombre de pôles | 2 |
| Sens de l'action | Line-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 30 V DC |
| 21 V AC | |
| Courant de référence | 300 mA (40 °C) |
| Courant utile de service ICpour UC | ≤ 5 µA |
| Courant résidual IPE | ≤ 10 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 500 A |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 30 A |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 45 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 45 V |
| Tension résiduelle pour In(fil-terre) | ≤ 45 V |
| Tension résiduelle pour Ian (10/1000) µs (fil-terre) | ≤ 50 V |
| Niveau de protection Up(fil-terre) | ≤ 55 V (C1 - 500 V / 250 A) |
| ≤ 85 V (C2 - 10 kV / 5 kA) | |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Perte d'insertion aE, asym. | typ. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| typ. 0,2 dB (≤ 400 kHz/150 Ω) | |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 50 Ohm | typ. 6 MHz |
| Fréquence limite fg (3 dB), asym. (PE) dans le système 150 Ohm | typ. 2,5 MHz |
| Capacité (fil-terre) | < 2,5 nF |
| Résistance en série | 4,7 Ω ±20 % |
| Message protection antisurtension défectueuse | aucun |
| Protection max. en amont nécessaire | 315 mA (T) |
| Résistance aux courants de choc (fil-terre) | C1 - 500 V / 250 A |
| C2 - 10 kV/5 kA | |
| D1 - 500 A |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Blocs de jonction à vis |
| Filetage vis | M3 |
| Couple de serrage | 0,6 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 14 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
