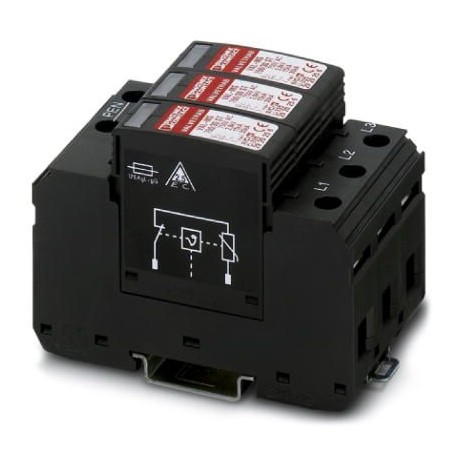

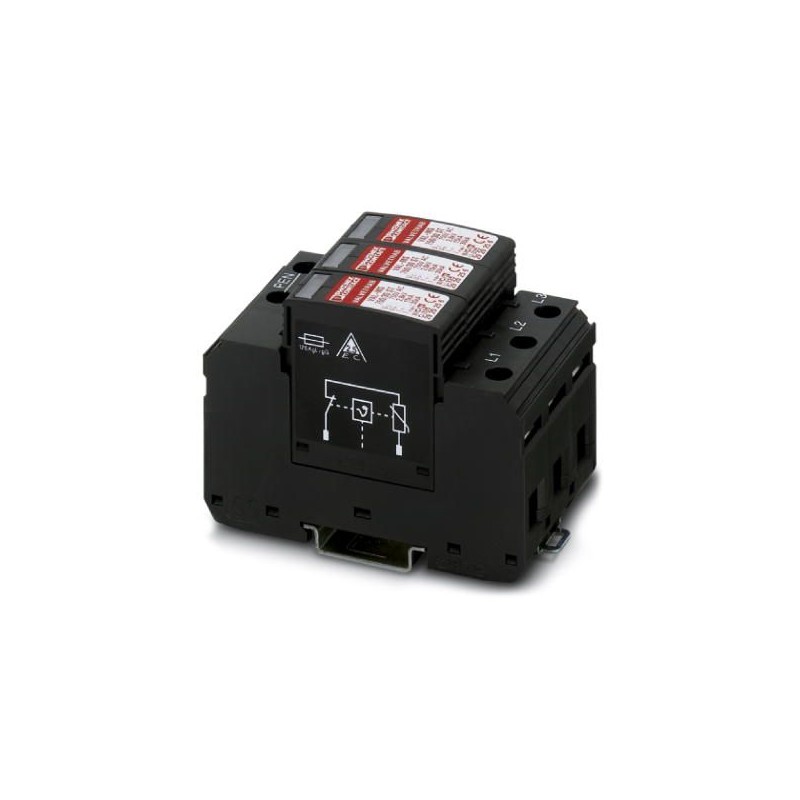

VAL-MS 750/30/3+0 2920269 PHOENIX CONTACT Parasurtenseur de type 2
VAL-MS 750/30/3+0
2920269
PHOENIX_CONTACT
Parasurtenseur de type 2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2920269 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 56 (C-4-2017) |
| GTIN | 4046356157902 |
| Poids par pièce (hors emballage) | 0,401 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-C |
| IT | |
| Circuits de protection | L-PE |
| L-PEN | |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Écart avec les parties actives et mises à la terre | 8 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Nombre de pôles | 3 |
| Message protection antisurtension défectueuse | optique |
Autres descriptions
| Remarque | Pour toutes les installations basse tension entre L-N et L-PEN. Ne peut être intégré à des systèmes IT entre L-PE que si le corps des équipements électriques de l'installation basse tension sont raccordés à l'installation de mise à la terre de la station de transformation. (mise à la terre commune de la station de transformation haute tension et des corps de l'installation des consommateurs basse tension. RE= RAselon CEI 60364-4-442 / VDE 0100-442 figure 44D / exemple a) |
|---|
Circuit de protection
| Tension nominale UN | 554/960 V AC (TN-C) |
|---|---|
| 690 V AC (IT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 760 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 1,5 mA |
| Consommation de puissance en veille PC | ≤ 1200 mVA |
| Courant nom. de décharge In(8/20)µs | 15 kA |
| Courant de décharge maximal lmax(8/20) µs | 30 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 2,9 kV |
| Tension résiduelle Ures | ≤ 2,9 kV (pour In) |
| ≤ 2,7 kV (pour 10 kA) | |
| ≤ 2,5 kV (à 5 kA) | |
| ≤ 2,3 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 1000 V AC (5 s / mode résistance) |
| 1056 V AC (120 min / mode défaillance sécurisée) | |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 100 A (gG) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension permanente maximale (MCOV L-L) | 1500 V AC |
| Tension permanente maximale MCOV (L-G) | 750 V AC |
| Tension nominale | 690 V AC |
| Circuits de protection | L-L |
| L-G | |
| Système de distribution d'énergie | Delta |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-L) | 4810 V |
| Tension limite mesurée MLV (L-G) | 2560 V |
| Courant nominal de décharge In(L-L) | 10 kA |
| Courant nominal de décharge In(L-G) | 10 kA |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2920269-VAL-MS 750/30/3+0 | 130 Kbytes |
|
