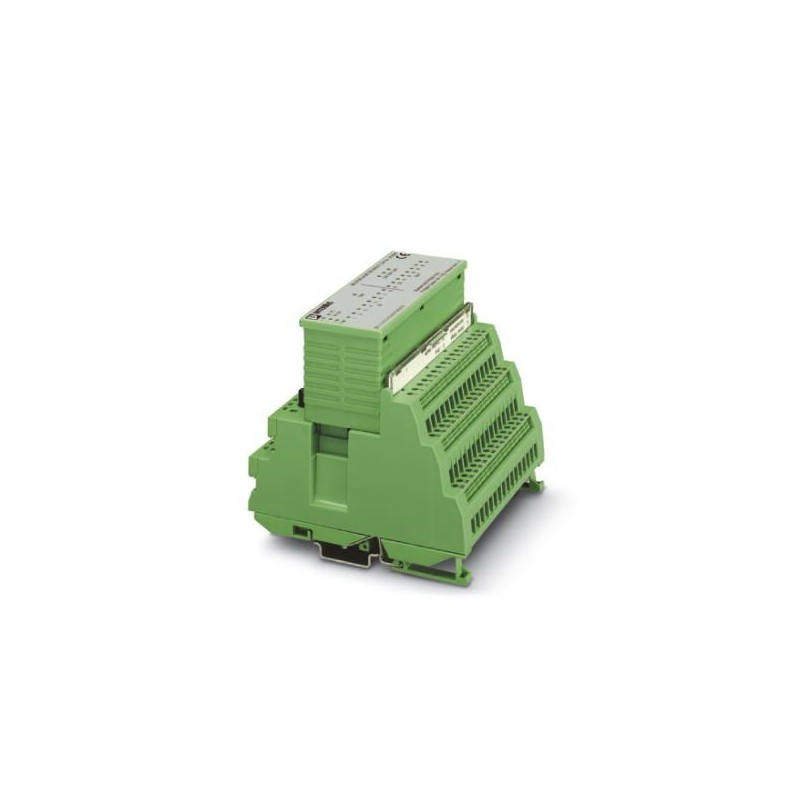

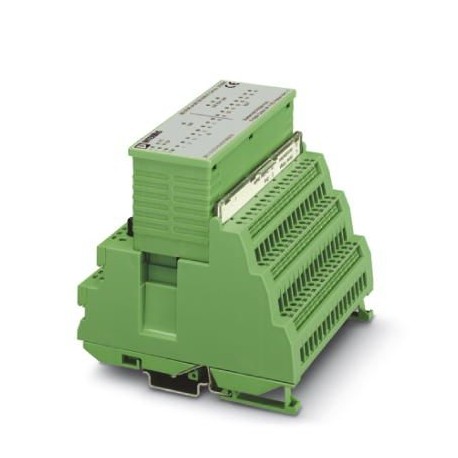

IBS ST 24 BK DIO 8/8/3-T 2752411 PHOENIX CONTACT Coupleur de bus
IBS ST 24 BK DIO 8/8/3-T
2752411
PHOENIX_CONTACT
Coupleur de bus
tête de bus INTERBUS-ST I/O, 8 entrées numériques, 8 sorties numériques, 500 mA, E/S supplémentaires disponibles via le connecteur FLK, indice de protection IP20, composé de : Pièces de borne à vis et électronique modulaire
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2752411 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 189 (C-6-2017) |
| GTIN | 4017918105105 |
| Poids par pièce (hors emballage) | 0,690 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | 0 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (service) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 75 % (en moyenne, 85 % occasionnellement, pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | INTERBUS |
|---|---|
| Type de raccordement | Connecteur SUB-D mâle/femelle à 9 pôles |
| Désignation point de raccordement | Bus interstation entrant / sortant |
| Nombre de pôles | 9 |
| Dénomination | Bus local ST |
| Type de raccordement | Connecteur du bus local ST |
| Vitesse de transmission | 500 kBit/s |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Type de raccordement | Raccordement vissé ou connecteur FLK |
| Technique de raccordement | 3 fils |
| Nombre d'entrées | 8 |
| Temps d'amorçage typique | ≥ 1 ms (typique) |
| Dénomination de la protection | Protection contre les surcharges |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 13 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | typ. 5 mA (par voie) |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Raccordement vissé ou connecteur FLK |
| Technique de raccordement | 3 fils |
| Nombre de sorties | 8 |
| Dénomination de la protection | Protection contre les courts-circuits |
| Protection contre les surcharges | |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module / bloc de jonction | 4 A |
| Courant de sortie maximal par groupe | 2 A |
Alimentation du bloc électronique
| Tension d'alimentation | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 18,5 V DC ... 30,5 V DC (ondulation comprise) |
| Ondulation | 3,6 Vccà l'intérieur de la plage de tension admissible |
| Courant absorbé | typ. 150 mA |
Isolation galvanique
| Section contrôlée | Bus interstation entrant / sortant 500 V AC 50 Hz 1 min. |
|---|---|
| Bus interstation entrant / interface d'E/S 500 V AC 50 Hz 1 min. | |
| Bus interstation entrant / interface ST 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2752411-IBS ST 24 BK DIO 8/8/3-T | 138 Kbytes |
|
