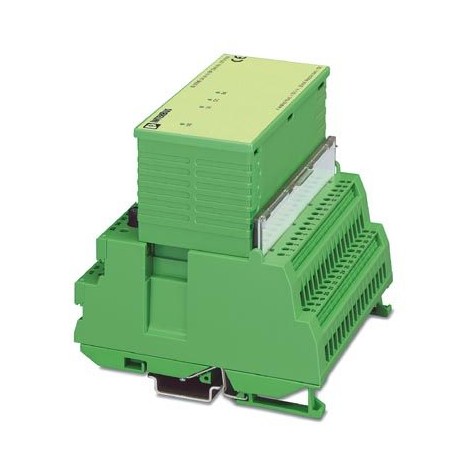

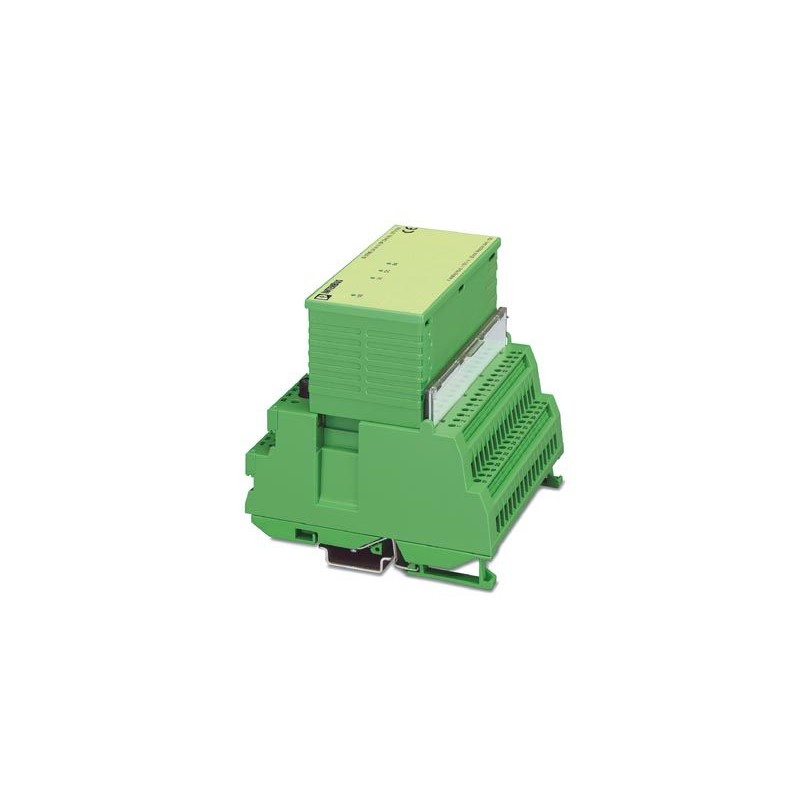

IB ST 24 BAI 8/U 2721015 PHOENIX CONTACT Module E/S
IB ST 24 BAI 8/U
2721015
PHOENIX_CONTACT
Module E/S
Home > PHOENIX_CONTACT
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2721015 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 251 (C-8-2013) |
| GTIN | 4017918126964 |
| Poids par pièce (hors emballage) | 0,600 KGM |
| Numéro du tarif douanier | 85389091 |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Interfaces
| Interface | Bus local ST |
|---|---|
| Type de raccordement | Connecteur du bus local ST |
| Vitesse de transmission | 500 kBit/s |
| Physique de transmission | Cuivre |
Alimentation
| Tension logique UL | 9 V DC (à partir du bus local ST) |
|---|---|
| Courant absorbé typique | 68 mA (sans capteurs passifs) |
| Courant max. absorbé | 160 mA (sans capteurs passifs) |
| Tension périphérique | ± 24 V DC 5 % (ondulation) |
| Plage de tension périphérique | 18,5 V DC ... 30,2 V DC |
| Courant absorbé max. provenant du bus local | 135 mA (à partir du bus local ST) |
| 115 mA (à partir du bus local ST) |
Séparation des potentiels
| Section contrôlée | Bus/entrées 500 V AC 50 Hz 1 min. |
|---|---|
| Tension d'alimentation/entrées 500 V AC 50 Hz 1 min. | |
| Tension d'alimentation/conducteur de protection 500 V AC 50 Hz 1 min. | |
| Tension périphérique/conducteur de protection 500 V AC 50 Hz 1 min. |
Entrées
| Nombre de voies | 8 |
|---|---|
| Remarque sur le nombre de canaux | Entrées tension de type single-ended |
| Technique de raccordement | 2 fils |
| Signal d'entrée tension | 0 V ... 10 V |
| 0 V ... 5 V | |
| 0 V ... 25 V | |
| 0 V ... 50 V | |
| Résistance d'entrée entrée tension | > 150 kΩ |
| Quantification entrée tension | 39 mV (8 bits/2,44 mV 12 bits) |
| Seuil d'erreur intrinsèque | 0,19 % |
| Principe de mesure | par approximations successives |
| Surveillance des valeurs mesurées vers la commande | 8 bits : 2 val. mes. par mot de données |
| Visualisation des valeurs mesurées | 8 bits binaire direct |
| Résolution de la valeur mesurée | 8 / 12 bits (à choisir par logiciel) |
| Temps de conversion A/N | 10 µs (par canal) |
| Mise à jour des données de processus | 0,3 ms (par voie/1,4 ms quatre voies 2,8 ms toutes les voies) |
| Fréquence limite (3 dB) | 6 kHz |
Classifications
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242601eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: 2721015 - IB ST 24 BAI 8/U | 119 Kbytes |
 |
| Catalogue complet 1: 2721015 - IB ST 24 BAI 8/U | 19 Mbytes |
|
