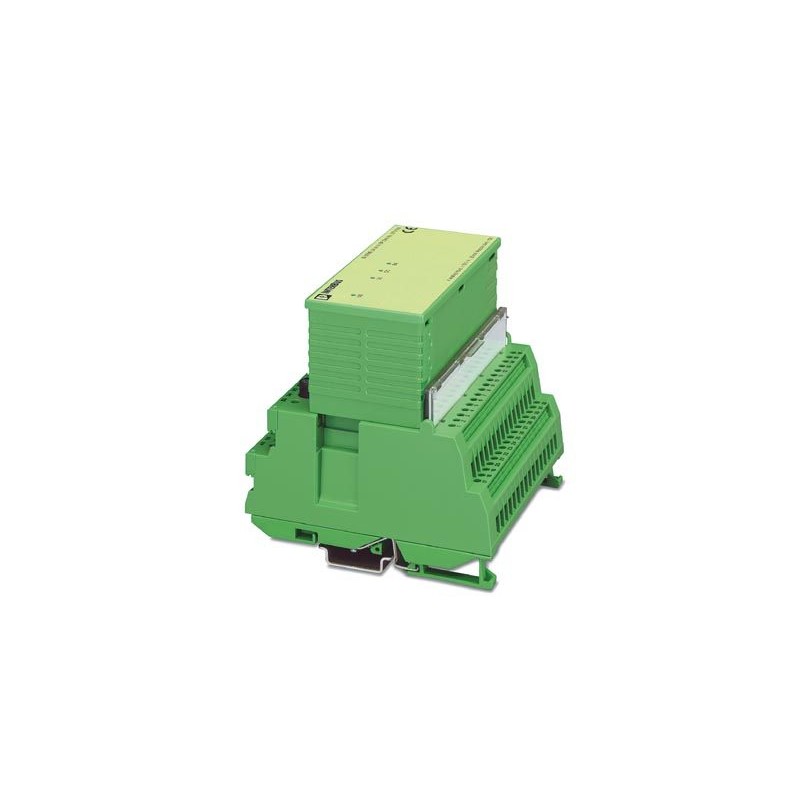

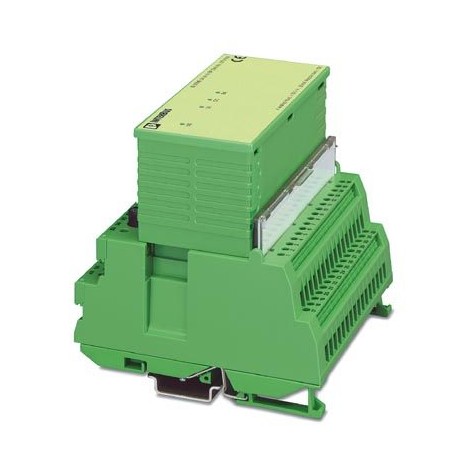

IB ST 24 BAI 8/U 2721015 PHOENIX CONTACT I/O-Modul
IB ST 24 BAI 8/U
2721015
PHOENIX_CONTACT
I/O-Modul
Home > PHOENIX_CONTACT
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2721015 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 251 (C-8-2013) |
| GTIN | 4017918126964 |
| Gewicht pro Stück (exklusive Verpackung) | 600,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 660,500 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Schnittstellen
| Schnittstelle | ST-Lokalbus |
|---|---|
| Anschlussart | ST-Lokalbus-Stecker |
| Übertragungsgeschwindigkeit | 500 kBit/s |
| Übertragungsphysik | Kupfer |
Versorgung
| Logikspannung UL | 9 V DC (aus dem ST-Lokalbus) |
|---|---|
| Stromaufnahme typisch | 68 mA (ohne passive Sensoren) |
| Stromaufnahme maximal | 160 mA (ohne passive Sensoren) |
| Peripheriespannung | ± 24 V DC 5 % (Welligkeit) |
| Peripheriespannungsbereich | 18,5 V DC ... 30,2 V DC |
| Stromaufnahme aus dem Lokalbus max | 135 mA (aus dem ST-Lokalbus) |
| 115 mA (aus dem ST-Lokalbus) |
Potenzialtrennung
| Prüfstrecke | Bus/Eingänge 500 V AC 50 Hz 1 min. |
|---|---|
| Versorgungsspannung/Eingänge 500 V AC 50 Hz 1 min. | |
| Versorgungsspannung/Schutzleiter 500 V AC 50 Hz 1 min. | |
| Peripheriespannung/Schutzleiter 500 V AC 50 Hz 1 min. |
Eingänge
| Anzahl der Kanäle | 8 |
|---|---|
| Bemerkung zur Anzahl der Kanäle | Single-Ended-Spannungseingänge |
| Anschlusstechnik | 2-Leiter |
| Eingangssignal Spannung | 0 V ... 10 V |
| 0 V ... 5 V | |
| 0 V ... 25 V | |
| 0 V ... 50 V | |
| Eingangswiderstand Spannungseingang | > 150 kΩ |
| Quantisierung Spannungseingang | 39 mV (8 Bit/2,44 mV 12 Bit) |
| Grundfehlergrenze | 0,19 % |
| Messprinzip | sukzessive Approximation |
| Messwertüberwachung zur Steuerung | 8 Bit: 2 Meßw. je Datenwort |
| Messwertdarstellung | 8 Bit Strainght Binary |
| Messwertauflösung | 8 / 12 Bit (per Software wählbar) |
| A/D-Wandlungszeit | 10 µs (pro Kanal) |
| Prozessdaten-Update | 0,3 ms (je Kanal / 1,4 ms vier Kanäle, 2,8 ms alle Kanäle) |
| Grenzfrequenz (3 dB) | 6 kHz |
Klassifikationen
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242601eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| Technischen Datenblatt 1: 2721015 - IB ST 24 BAI 8/U | 117 Kbytes |
 |
| Katalog 1: 2721015 - IB ST 24 BAI 8/U | 18 Mbytes |
|
