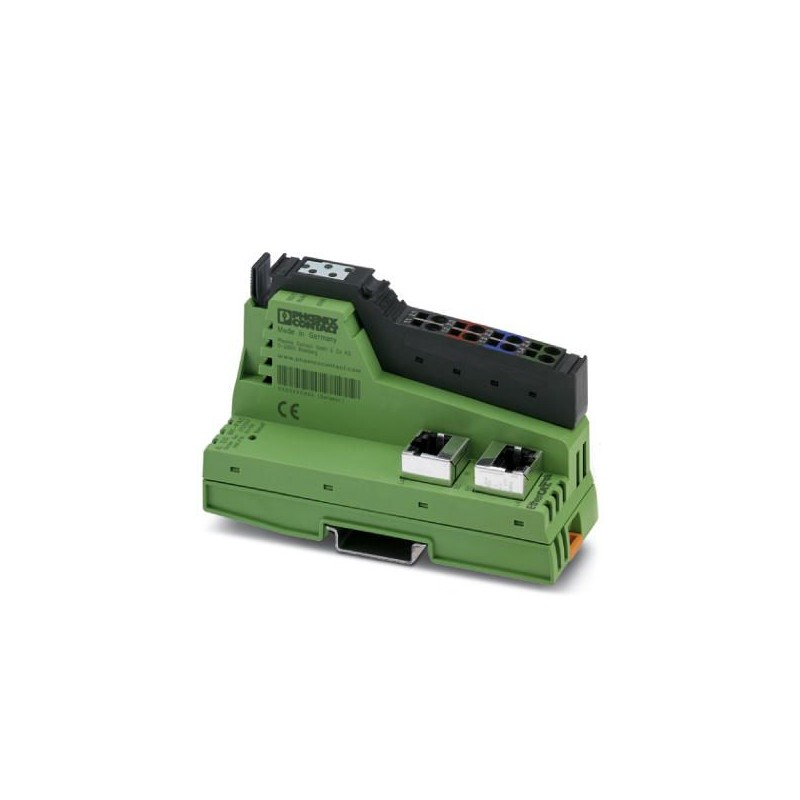

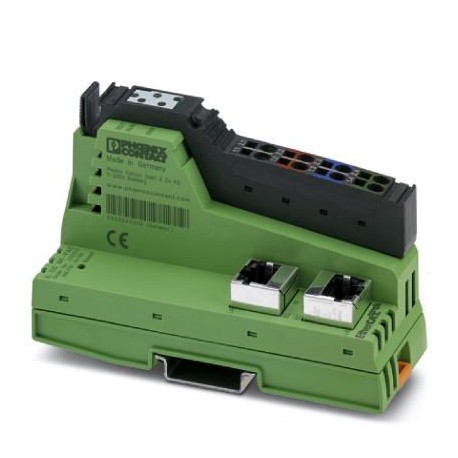

IL EC BK-PAC 2702507 PHOENIX CONTACT Coupleur de bus
IL EC BK-PAC
2702507
PHOENIX_CONTACT
Coupleur de bus
En ligne, coupleur de bus, EtherCAT,® RJ45 femelle, débit de transmission du bus local : 500 kBit/s / 2 MBit/s, indice de protection : IP20, y compris connecteur en ligne et surface de marquage
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702507 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 126 (C-6-2017) |
| GTIN | 4055626258683 |
| Poids par pièce (hors emballage) | 0,169 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 40 mm |
| Hauteur | 119,4 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 (selon déclaration du fabricant) |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 169 g |
| Indication de poids | avec connecteurs |
| Diagnostic messages | Messages sur l'objet 10F3hex- historique de diagnostic |
Interfaces
| Dénomination | EtherCAT® |
|---|---|
| Type de raccordement | Connecteur femelle RJ45 |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Vitesse de transmission | 100 MBit/s (Duplex intégral) |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
| Dénomination | Bus local Inline |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s (détection automatique, pas de système hybride) |
Potentiels Inline
| Dénomination | Alimentation coupleur de bus UBK; l'alimentation logique UL(7,5 V) et analogique UANA(24 V) sont générées à partir de l'alimentation du coupleur de bus. |
|---|---|
| Tension d'alimentation | 24 V DC (par connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 70,6 mA (pas d'abonné raccordé au bus local) |
| max. 0,9 A (avec le nombre maximal de modules d'E/S raccordés) | |
| Dénomination | Alimentation de la logique (UL) |
| Tension d'alimentation | 7,5 V DC |
| Alimentation | max. 0,8 A |
| Dénomination | Alimentation des modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 0,5 A DC |
| Dénomination | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme de UM+ US) |
| Dénomination | Alimentation du circuit de segments (US) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Alimentation | max. 8 A DC (Somme de UM+ US) |
| Consommation de puissance | typ. 1,7 W (Total, appareil) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242608eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 40 mm |
| Hauteur (EF000040) | 119.285053 mm |
| Profondeur (EF000049) | 69.330346 mm |
