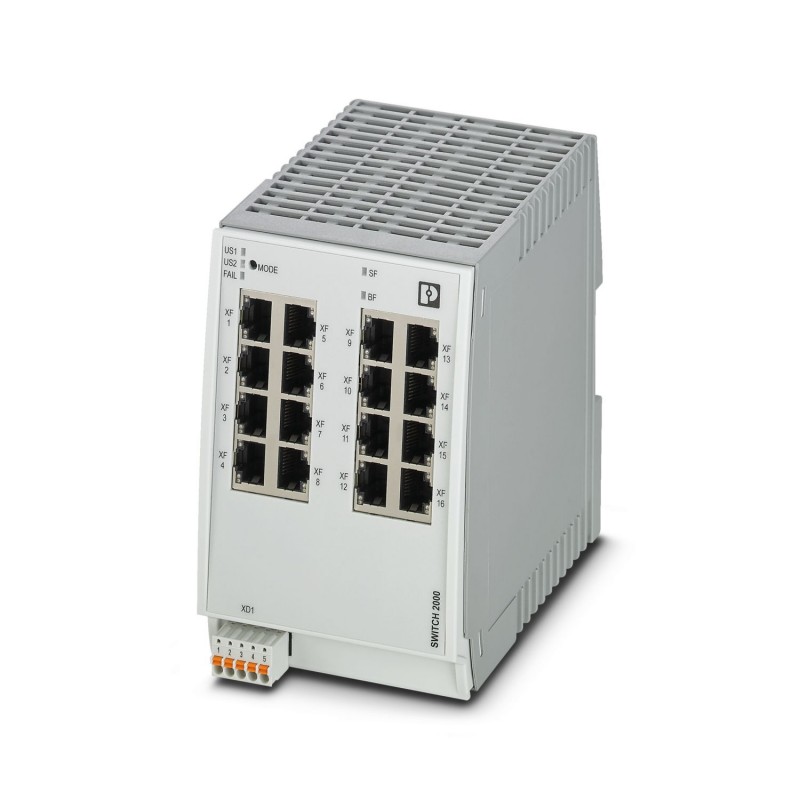

FL SWITCH 2316 PN 1031673 PHOENIX CONTACT Commutateur Ethernet Industriel
FL SWITCH 2316 PN
1031673
PHOENIX_CONTACT
Commutateur Ethernet Industriel
Commutateur géré 2000, 16 ports RJ45 10/100/1000 MBit/s, classe de conformité PROFINET B, plage de température étendue, mode PROFINET préréglé, LED d’état PROFINET
Managed Switch 2000, 16 Ports RJ45 10/100/1000 Mbit/s, PROFINET Conformance-Class B, Plage de température élargie, Mode PROFINET préconfiguré, LED d'état PROFINET, Processus de développement certifié selon la norme CEI 62443-4-1, Compatible avec la norme CEI 62443-4-2
Installation de réseaux de communication > Commutateur de réseau
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 85 mm |
| Hauteur | 130 mm |
| Profondeur | 119 mm |
Remarques
| Généralités | Assistance téléphonique et sur site (service payant) |
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
Indications sur les matériaux
| Matériau du boîtier | Polycarbonate renforcé aux fibres de verre |
Montage
| Type de montage | Montage sur rail DIN |
Interfaces
| Ethernet (RJ45) | |
| Type de raccordement | RJ45 |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Vitesse de transmission | 10/100/1000 Mbit/s |
| Physique de transmission | Cuivre |
| Distance de transmission | 100 m (par segment) |
| LED de signalisation | Réception de données, état de la liaison |
| Nombre de voies | 16 (Ports RJ45) |
Données de sortie
| Numérique: | |
| Dénomination sortie | Sortie alarme |
Propriétés du produit
| Type de produit | Switch |
| Gamme de produits | Managed Switch 2000 |
| Type | Type livre |
| MTTF | 379,84 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 199,41 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 27,52 Années (SN 29500 standard, température 55 °C, cycle de travail 100 %) | |
| Propriétés particulières | Plage de température élargie |
| Mode PROFINET préconfiguré, LED d'état PROFINET | |
| Processus de développement certifié selon la norme CEI 62443-4-1 | |
| Compatible avec la norme CEI 62443-4-2 | |
| Temporisation du signal | ≥ 1,9 µs (Mode différé, 10/100/1000 MBit/s, varie selon la taille de la trame) |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Classe de protection | III (VDE 0106) |
| Degré de pollution | 2 |
| Fonctions switch | |
| Fonctions de diagnostic | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| N:1-Portmirroring | |
| ACD (Address Conflict Detection) | |
| SysLog | |
| CRC-Surveillance | |
| Fonctionnalité de base | Switch 'Store and forward', conformité à la norme IEEE 802.3 |
| Contact de signalisation tension de commande | typ. 24 V DC |
| Classe de conformité PROFINET | Conformance-Class B |
| Fonction des appareils PROFINET | Périphérique PROFINET |
| Fast Startup | |
| Fonctions de filtre | Quality of Service (8 catégories de priorité) |
| Class of Service | |
| DiffServ/DSCP | |
| Port-Priorisierung | |
| VLAN (jusqu'à 32 VLAN) | |
| IGMP Snooping/Querier (v1/v2) | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Paramétrage IP | Client Dynamic Host Configuration Protocol (DHCP) |
| DHCP Option 82 (Relay Agent) | |
| Serveur DHCP (basé sur pool, basé sur port) | |
| BootP | |
| DCP (Discovery and Configuration Protocol) | |
| Tableau d'adresses MAC | 8k |
| Gestion | Gestion basée sur le web (HTTP/HTTPS) |
| Gestion des utilisateurs basée sur les rôles (LDAP, RADIUS) | |
| SNMPv1/v2/v3 | |
| Command Line Interface (Telnet, SSH) | |
| Redondance | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| LACP (Link Aggregation Control Protocol) | |
| Redondance du système PROFINET S2 | |
| Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), 2 LED par port Éthernet (liaison/activité et vitesse), LED d'état PROFINET (BF, SF) |
| Autres fonctions | Trames Jumbo (max. 9 600 octets) |
| Transmission de MMS & GOOSE (CEI 61850-8-1) | |
| Transmission de Modbus/TCP | |
| Synchronisation dans le temps | SNTP (Simple Network Time Protocol) |
| Fonctions de sécurité | |
| Port Security | MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass |
| Fonctionnalité de base | Switch 'Store and forward', conformité à la norme IEEE 802.3 |
Propriétés électriques
| Courant absorbé | 455 mA |
| Diagnostic local | US1/2 Tension d'alimentation US1, US2 LED verte |
| FAIL div. LED rouge | |
| LIAISON Statut de la liaison LED verte | |
| BF Erreur de bus LED rouge | |
| SF Erreur globale LED rouge | |
| Puissance dissipée maximale en condition nominale | 13,2 W (US= Min, Tamb= Max, DOI= Max) |
| Section contrôlée | Alimentation 24 V/terre fonctionnelle 500 V DC 1 min. |
| Interface Ethernet / Tous les autres potentiels 2,25 kV DC 1 min. | |
| Support de transmission | Cuivre |
| Alimentation | |
| Tension d'alimentation (DC) | 24 V DC (redondante) |
| Plage de tension d'alimentation | 12 V DC ... 57 V DC |
| Raccordement alimentation | par MINICONNEC, section maximale des conducteurs 1,5 mm² |
| Ondulation résiduelle | 3,6 VCC(à l'intérieur de la plage de tension admissible) |
| Courant max. absorbé | 1,8 A (US= Min, Tamb= Max, DOI= Max) |
| Courant absorbé typique | 455 mA (pour US= 24 V DC et température ambiante de 25 °C) |
| Courant absorbé | 455 mA |
| Fonction | |
| Contact de signalisation tension de commande | typ. 24 V DC |
Caractéristiques de raccordement
| Type de raccordement | Raccordement à ressort Push-in |
| Remarque concernant la connectique | Utiliser uniquement des câbles en cuivre supportant la plage de température admise (de -40 °C ... 75 °C) pour le raccordement. |
| Section de conducteur rigide | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,25 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
| Longueur à dénuder | 9 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
| Choc (fonctionnement) | 30g (EN 60068-2-27) |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
| Pression atmosphérique (service) | 80 kPa ... 110 kPa jusqu'à 2000 m d'altitude (sans Derating) |
| Pression atmosphérique (stockage/transport) | 79 kPa ... 108 kPa jusqu'à 2000 m d'altitude (sans Derating) |
Normes et spécifications
| Exempt de substances néfastes à l'application d'enduits | Oui |
Homologations
| Homologation construction navale | Testé en accord avec la norme CEI 60945 et IACS E10 |
| ATEX | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | DEMKO 16 ATEX 1709X |
| Références normatives | EN 60079-0 |
| EN 60079-7 | |
| IECEx | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | IECEx ULD 16.0018 X |
| Références normatives | IEC 60079-0 |
| CEI 60079-7 | |
| UL, USA / Canada | |
| Repérage | cULus |
| UL Ex, USA / Canada | |
| Repérage | Classe I, division 2, groupes A, B, C et D, T4 |
| Class I, Zone 2, AEx ec IIC T4 | |
| Ex ec IIC T4 Gc X | |
| Certificat | E366272 |
| Remarque | UL 60079-0 Ed. 6 / UL 60079-7 Ed. 5, CSA 22.2 No. 60079-0 Ed. 3 / CSA C22.2 No. 60079-7 Ed. 2 |
| EAC Ex | |
| Repérage | 2Ex e IIC T4 Gc X |
| Certificat | RU C-DE.HB49.B.00118/21 |
| Pour EAC Ex, les points suivants s'appliquent encore : | |
| Repérage | Installez l'appareil dans un boîtier adapté et homologué affichant un indice minimum de protection IP66. |
| Le boîtier/l'armoire électrique doit comporter un avertissement interdisant l'ouverture en atmosphère explosible. | |
| Le fonctionnement des appareils n'est autorisé que si tous les ports optiques sont raccordés ou obturés avec les bouchons fournis. | |
| CCC / China-Ex | |
| Repérage | Ex ec IIC T4 Gc |
| Certificat | 2022122310115629 |
| Test aux gaz nocifs | |
| Repérage | ISA S71.04.2013 G3 Harsh Group A |
| UKCA Ex (UKEX) | |
| Repérage | II 3 G Ex ec IIC T4 Gc |
| Certificat | PxCIMA22UKEX2702910X |
| Données GL DNV | |
| Temperature | B |
| Humidity | B |
| Vibration | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Conformité aux directives CEM | EN 61000-6-2 EN 61000-4-2 (ESD) Critère B |
| EN 61000-6-2 EN 61000-4-3 (champs électromagnétiques) Critère A | |
| EN 61000-6-2 EN 61000-4-4 (EFT/en salves) Critère A | |
| EN 61000-6-2 EN 61000-4-5 (Surge) Critère A | |
| EN 61000-6-2 EN 61000-4-6 (perturbations conduites) Critère A | |
| EN 61000-6-2 EN 61000-6-3 (émission de bruit) Classe B | |
| EN 61000-6-2 EN 61000-6-3 (perturbations conduites) Classe B | |
| Immunité | EN 61000-6-2 |
| Emission | EN 61000-6-4 |
Propriétés du système
| Fonctionnalité | |
| Fonctionnalité de base | Switch 'Store and forward', conformité à la norme IEEE 802.3 |
Signalisation
| Affichage d'état | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), 2 LED par port Éthernet (liaison/activité et vitesse), LED d'état PROFINET (BF, SF) |
| Caractéristique | Valeur |
|---|---|
| Ethernet (EF003535) | Oui |
| Nombre d'autres ports (EF007643) | 16 |
| Type de montage (EF000003) | Autre |
| Gérable (EF004912) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Hauteur (EF000040) | 130 mm |
| Largeur (EF000008) | 85 mm |
| Profondeur (EF000049) | 125.063404 mm |
