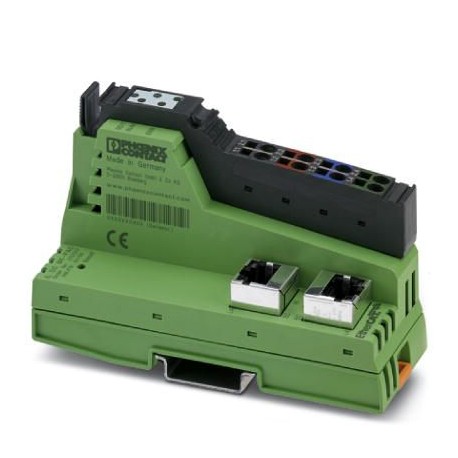

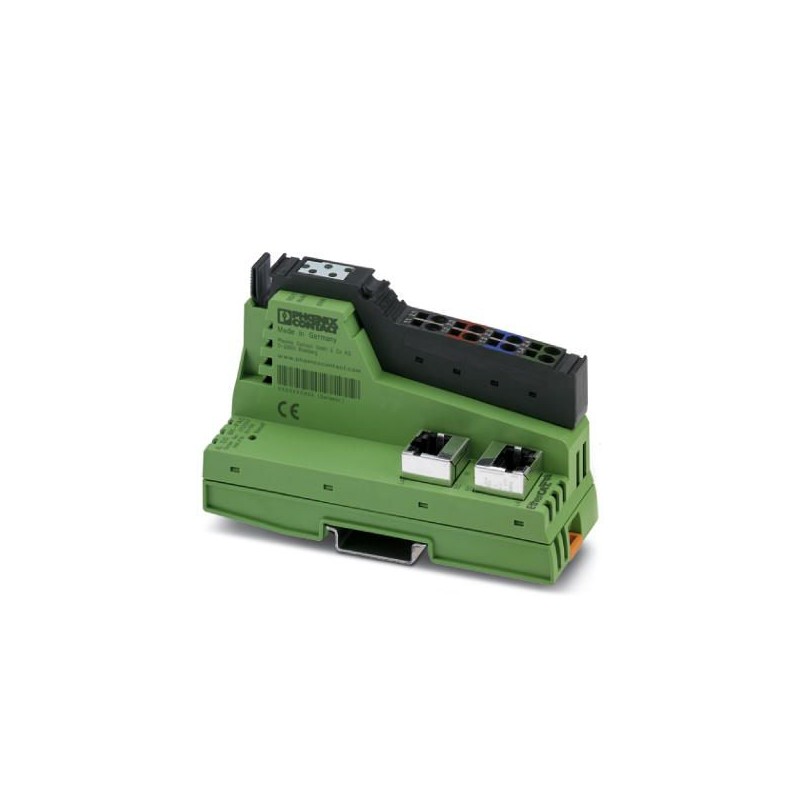

IL EC BK-PAC 2702507 PHOENIX CONTACT Inline, Acoplador de bus, EtherCAT®, Hembra RJ45, velocidad de transmis..
IL EC BK-PAC
2702507
PHOENIX_CONTACT
Inline, Acoplador de bus, EtherCAT®, Hembra RJ45, velocidad de transmisión en el bus local: 500 kBit/s / 2 MBit/s, índice de protección: IP20, incluidos Inline conector y superficie de rotulación
Controladores industriales (PLC) > Módulo de comunicación de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2702507 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI11E - |
| Página del catálogo | Página 126 (C_6_2017) |
| EAN | 4055626258683 |
| Peso por unidad (sin incluir el embalaje) | 169,000 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 40 mm |
| Altura | 119,4 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 (según la aclaración del fabricante) |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 169 g |
| Observación acerca de las indicaciones de peso | con conectores |
| Mensajes de diagnóstico | Mensajes mediante el objeto 10F3hexDiagnosis history |
Interfaces
| Denominación | EtherCAT® |
|---|---|
| Tipo de conexión | Hembra RJ45 |
| Nota acerca del tipo de conexión | Autonegoation y Autocrossing |
| Velocidad de transmisión | 100 MBit/s (Dúplex) |
| Física de transmisión | Ethernet en RJ45-par trenzado |
| Denominación | Bus local Inline |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s (reconocimiento automático, sin sistema mixto) |
Potenciales Inline
| Denominación | Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. |
|---|---|
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 70,6 mA (ningún participante de bus local conectado) |
| máx. 0,9 A (Con número máximo de bornes de E/S conectados) | |
| Denominación | Suministro de la lógica (UL) |
| Tensión de alimentación | 7,5 V DC |
| Alimentación de corriente | máx. 0,8 A |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 0,5 A DC |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM+ US) |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM+ US) |
| Consumo de potencia | típ. 1,7 W (Aparato total) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242608eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Con aislamiento galvánico (EF003272) | No |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 40 mm |
| Altura (EF000040) | 119.285053 mm |
| Profundidad (EF000049) | 69.330346 mm |
