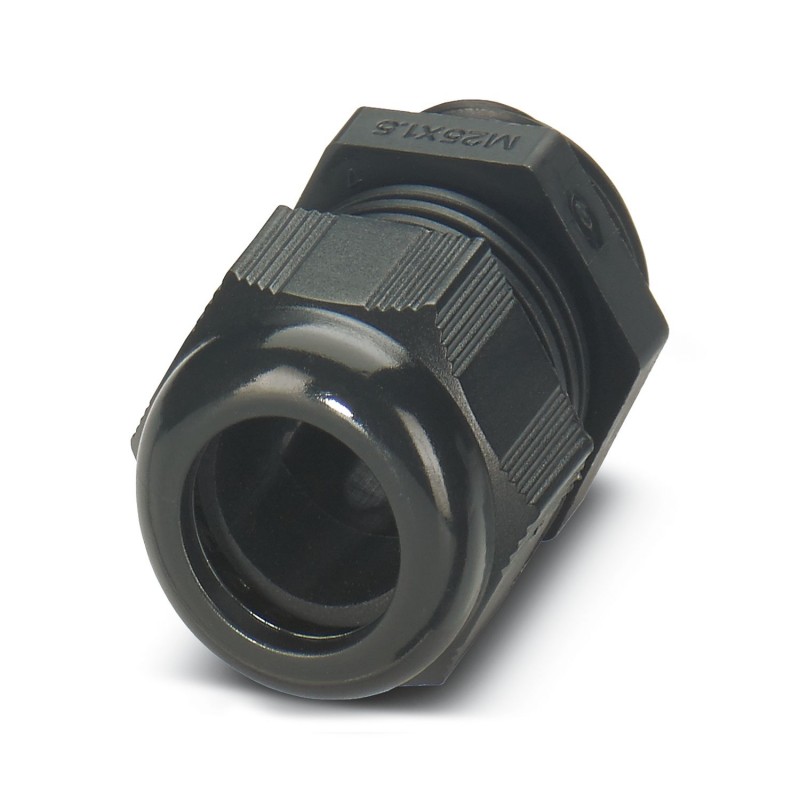

G-INS-PG11-M68N-PNES-BK 1424497 PHOENIX CONTACT Presse-étoupe
G-INS-PG11-M68N-PNES-BK
1424497
PHOENIX_CONTACT
5
Presse-étoupe
Presse-étoupe, matériau de raccordement vissé : PA, diamètre extérieur du câble 5 mm ... 10 mm, blindage : non, filetage de raccordement : Pg11, couleur : noir profond RAL 9005
Presse-étoupe, matériau du raccordement vissé: PA, application: Standard, diamètre extérieur du câble 5 mm ... 10 mm, blindage: non, filetage de raccordement: Pg11, coloris: noir foncé RAL 9005
Accessoires pour entrée de câbles et de conduits > Presse-étoupe
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | 1) Monter le manchon du raccordement vissé dans le boîtier selon le couple de serrage correct 2) Insérer le câble 3) Serrer l'écrou-chapeau selon le couple de serrage correct |
| Type de produit | Presse-étoupe |
| Application | Standard |
| Nombre de conducteurs | 1 |
| Fabricant | BIMED |
| Désignation fabricant | BS-23 |
| Blindé | non |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Dessin coté |  |
| Longueur | 38 mm |
| Longueur filetage de raccordement | 8 mm |
| Diamètre de perçage | 18,7 mm ... 18,8 mm |
| Ouverture écrou-chapeau | 22 mm |
| Ouverture manchon | 22 mm |
| Cote d'encoignure six-pans | 25 mm |
| Type de filetage côté raccordement | Pg11 |
| Couple de serrage | 2,5 Nm ±0,5 Nm (Écrou borgne) |
| 2 Nm (Manchon) |
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V2 |
| Matériau du joint Joint d'étanchéité de câble | CR |
| Matériau du raccordement vissé | PA |
| Diamètre extérieur du câble Câble 1 | 5 mm ... 10 mm |
| Diamètre extérieur du câble | 5 mm ... 10 mm (pour UL 514 B) |
| Conditions ambiantes | |
| Indice de protection | IP66 |
| IP68 (5 bar / 0,5 h) | |
| Indice de protection (NEMA) | 1 |
| 4 | |
| 4X | |
| 12 | |
| 13 | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (statique) |
| Caractéristique | Valeur |
|---|---|
| Type de filetage (EF001758) | PG |
| Taille de filetages en pouces NPT/filetage au pas du gaz (EF007838) | Autre |
| Longueur de filetage (EF000368) | 8 mm |
| Largeur de clé (EF000177) | 22 mm |
| Dimension angulaire hexagonale (EF005268) | 25 mm |
| Pour diamètre de câble (EF005466) | 5 mm |
| Matériau (EF002169) | Autre |
| Qualité du matériau (EF001257) | Autre |
| Traitement de surface (EF000139) | Autre |
| Sans halogène (EF000025) | Non |
| Classe de protection (IP) (EF005474) | IP66 |
| Couleur (EF000007) | Noir |
| Protection contre les courbures (EF000734) | Non |
| Avec contre-écrou (EF005049) | Non |
| Bloquant à l'ouverture (EF012547) | Non |
| Modèle (EF000010) | Droit |
| Joint multi-passages (EF005004) | Non |
| Raccord à écrou de câble plat (EF004685) | Non |
| Type de joint (EF001217) | EV009696 |
| Raccord à écrou divisible (EF005337) | Non |
| Température d'utilisation (EF001742) | -40 °C |
| Finition antidéflagrante (EF004191) | Non |
| Pour Ex-Zone gaz (EF005728) | Sans |
| Pour poussière Ex-Zone (EF008404) | Sans |
| Pour câbles blindés (EF012184) | Non |
| Finition CEM (EF001062) | Non |
| Blindé (EF000881) | Non |
| Équilibré en pression (EF024919) | Non |
