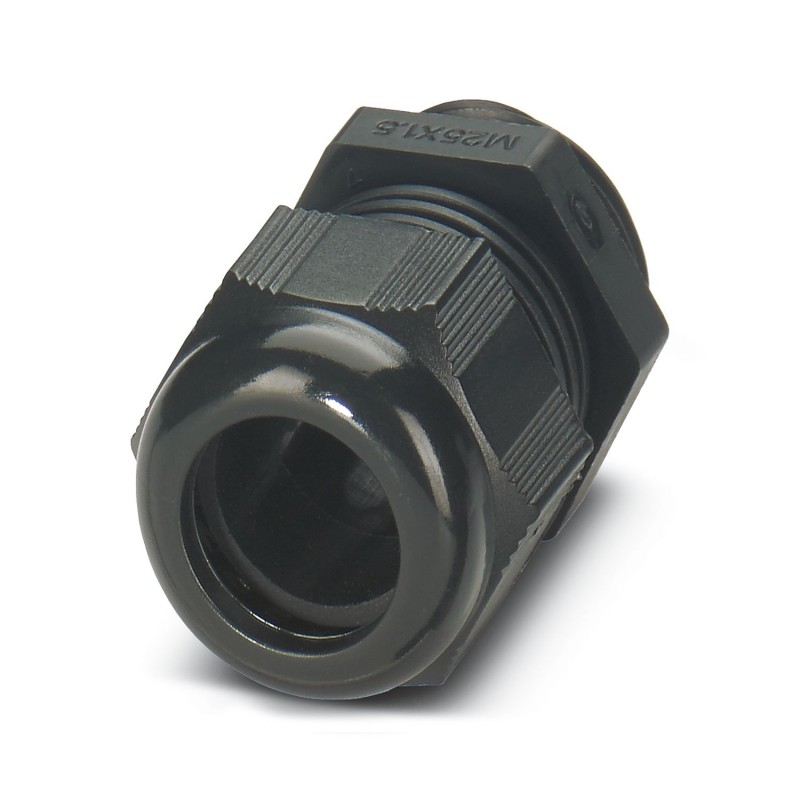

G-INS-PG11-M68N-PNES-BK 1424497 PHOENIX CONTACT Pressacavo
G-INS-PG11-M68N-PNES-BK
1424497
PHOENIX_CONTACT
5
Pressacavo
Pressacavo, materiale di collegamento a vite: PA, diametro esterno del cavo 5 mm ... 10 mm, schermatura: no, filettatura di collegamento: Pg11, colore: nero profondo RAL 9005
sistemi di introduzione per cavi/conduttori > Pressacavo
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento venti quattro mila quattro cento novanta sette |
|---|---|
| Unità d'imballaggio | 5 pc |
| Quantità di ordine minimo | 5 pc |
| Pagina del catalogo | Pagina 695 (C-2-2017) |
| GTIN | 4055626373270 |
| Peso per Pezzo (escluso imballaggio) | 9.310 g |
| Personalizzato numero di tariffa | Trenta nove millioni due cento sessanta nove mila novanta sette |
| Paese di origine | TR (Turchia) |
Dimensioni
| Lunghezza | 38 mm |
|---|---|
| Chiave a brugola, il dado e la | 22 mm |
| Chiave a brugola, supporto | 22 mm |
| Esagono quota angolare | 25 mm |
| Lunghezza della filettatura | 8 mm |
| Di alimentazione attraverso il foro di diametro | 18.7 mm ... 18.8 mm |
| Esterno diametro del cavo | 5 mm 10 mm ... |
| 5 mm e 10 mm (per UL 514 B) |
Condizioni ambientali
| Grado di protezione | IP68 (5 bar / 0,5 h) |
|---|---|
| Temperatura ambiente (esercizio) | -20 °C ... 100 °C (statico) |
Generale
| No. di conduttori | Uno |
|---|---|
| Pressacavo in materiale | PA |
| Cavo materiale di tenuta | Neoprene |
| Classe di infiammabilità secondo UL 94 | V2 |
| V2 (Custodia) | |
| Schermato | no |
| Tipo filettatura di connessione lato | Pg11 |
| Tipo filettatura sul lato connessione | Pg11 |
| Coppia | 2 Nm (dado: IT 62444) |
| 2 Nm (Supporto: IT 62444) | |
| 4.5 Nm (per UL514 B: dado) | |
| Colore | jet nero RAL 9005 |
| Istruzioni di montaggio | 1) Montare il raccordo a vite del supporto nell'alloggiamento mediante la corretta coppia di serraggio 2) Inserire il cavo di alimentazione 3) Serrare il dado utilizzando la corretta coppia di serraggio |
| Produttore | BIMED |
| Produttore Denominazione | BS-23 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 5.1Venti sette millioni cento quaranta nove mila cento noveeCl@ss 6.0Venti sette millioni cento quaranta nove mila centoeCl@ss 7.0Venti sette millioni cento quaranta nove mila cento noveeCl@ss 8.0Venti sette millioni cento quaranta nove mila cento noveeCl@ss 9.0Venti sette millioni cento quaranta quattro mila quattro cento trenta due
| Caratteristica | Valore |
|---|---|
| tipo di filettatura (EF001758) | PG |
| dimensione nominale della filettatura in pollici NPT/filettatura gas (EF007838) | altro |
| lunghezza della filettatura (EF000368) | 8 mm |
| apertura di chiave (EF000177) | 22 mm |
| misura angolare dell'esagono (EF005268) | 25 mm |
| adatto per diametro cavo (EF005466) | 5 mm |
| materiale (EF002169) | altro |
| qualità del materiale (EF001257) | altro |
| protezione della superfice (EF000139) | altro |
| senza alogeni (EF000025) | No |
| grado di protezione (IP) (EF005474) | IP66 |
| colore (EF000007) | nero |
| protezione contro la piegatura (EF000734) | No |
| con controdado (EF005049) | No |
| con arresto nell'apertura (EF012547) | No |
| versione (EF000010) | diritto |
| inserto di tenuta multiplo (EF005004) | No |
| raccordo a vite cavo piatto (EF004685) | No |
| tipo di guarnizione (EF001217) | EV009696 |
| raccordo a vite divisibile (EF005337) | No |
| temperatura di impiego (EF001742) | -40 °C |
| versione antideflagrante testata (EF004191) | No |
| per zona antideflagrante gas (EF005728) | senza |
| per zona antideflagrante polvere (EF008404) | senza |
| per cavi armati (EF012184) | No |
| versione EMC (EF001062) | No |
| schermato (EF000881) | No |
| con compensazione di pressione (EF024919) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
