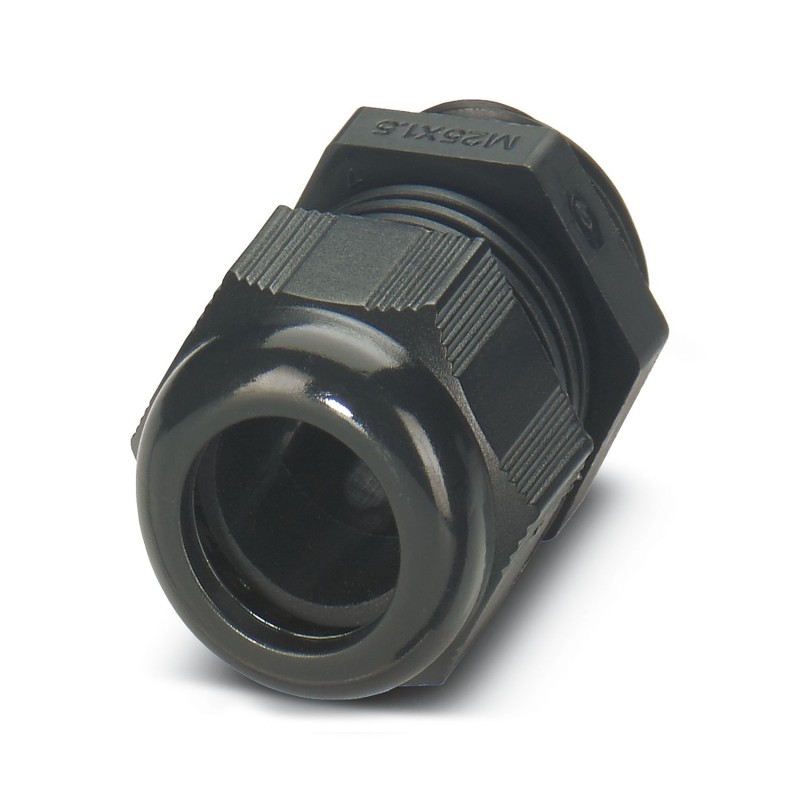

G-INS-PG11-M68N-PNES-BK 1424497 PHOENIX CONTACT Prensa-cabo
G-INS-PG11-M68N-PNES-BK
1424497
PHOENIX_CONTACT
5
Prensa-cabo
Prensa-cabo, material de conexão aparafusado: PA, diâmetro externo do cabo 5 mm ... 10 mm, blindagem: não, rosca de conexão: Pg11, cor: preto escuro RAL 9005
Cable gland, material for screw connection: PA, application: Standard, external cable diameter 5 mm ... 10 mm, shielding: no, connecting thread: Pg11, color: jet black RAL 9005
Sistemas de entradas de cabos / condutores > Vedação
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Assembly note | 1) Mount screw connection support in the housing using the correct torque 2) Insert cable 3) Tighten union nut using the correct torque |
| Product type | Cable screw gland |
| Application | Standard |
| No. of conductors | 1 |
| Manufacturer | BIMED |
| Manufacturer Designation | BS-23 |
| Shielded | no |
| Data management status | |
| Article revision | 00 |
| Dimensional drawing |  |
| Length | 38 mm |
| Length of the connecting thread | 8 mm |
| Hole diameter | 18.7 mm ... 18.8 mm |
| Wrench size, union nut | 22 mm |
| Wrench size, support | 22 mm |
| Hexagon angular dimension | 25 mm |
| Thread type connection side | Pg11 |
| Tightening torque | 2.5 Nm ±0.5 Nm (Cap nut) |
| 2 Nm (Support sleeve) |
| Color | black (RAL 9005) |
| Flammability rating according to UL 94 | V2 |
| Seal material Cable seal | CR |
| Material for screw connection | PA |
| External cable diameter Cable 1 | 5 mm ... 10 mm |
| External cable diameter | 5 mm ... 10 mm (for UL 514 B) |
| Ambient conditions | |
| Degree of protection | IP66 |
| IP68 (5 bar / 0.5 h) | |
| Enclosure rating (NEMA) | 1 |
| 4 | |
| 4X | |
| 12 | |
| 13 | |
| Ambient temperature (operation) | -40 °C ... 100 °C (static) |
| Característica | Valor |
|---|---|
| Tipo de rosca (EF001758) | PG |
| Tamanho da rosca nominal em polegadas/rosca do tubo de gás (EF007838) | Outro |
| Comprimento da rosca (EF000368) | 8 mm |
| Largura da chave (EF000177) | 22 mm |
| Dimensão angular hexagonal (EF005268) | 25 mm |
| Adequado ao diâmetro do cabo (EF005466) | 5 mm |
| Material (EF002169) | Outro |
| Qualidade do material (EF001257) | Outro |
| Tipo de acabamento (EF000139) | Outro |
| Livre de halogéneo (EF000025) | Não |
| Grau de proteção (IP) (EF005474) | IP66 |
| Cor (EF000007) | Preto |
| Proteção do raio de curvatura (EF000734) | Não |
| Com contraporca (EF005049) | Não |
| Fixação sem contraporca (EF012547) | Não |
| Modelo (EF000010) | Direito |
| Área de selagem múltipla (EF005004) | Não |
| Acoplamento de cabo plano (EF004685) | Não |
| Tipo de vedação (EF001217) | EV009696 |
| Ligação à porca divisível (EF005337) | Não |
| Temperatura de serviço (EF001742) | -40 °C |
| Acabamento antideflagrante (EF004191) | Não |
| Para locais com classificação Ex Gás (EF005728) | Nenhum |
| Para locais com classificação Ex Poeira (EF008404) | Nenhum |
| Para cabo blindado (EF012184) | Não |
| Versão EMC (EF001062) | Não |
| Blindado (EF000881) | Não |
| Compensa a pressão (EF024919) | Não |
