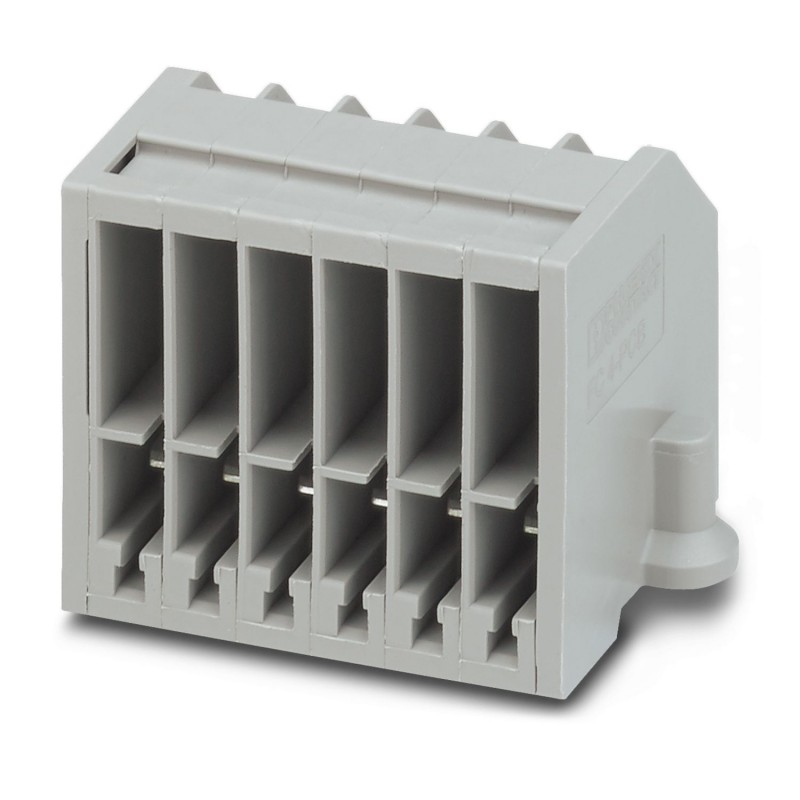

FC 4-PCB/6 1080100 PHOENIX CONTACT Le logement de base avec une carte de circuit imprimé, à 6 broches
FC 4-PCB/6
1080100
PHOENIX_CONTACT
10
Le logement de base avec une carte de circuit imprimé, à 6 broches
Boîtier de base avec circuit imprimé, 6 pôles
Blocs de jonction > flasque et séparateurs pour bloc de jonction
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | connecteur |
| Nombre de poteaux | 6 |
| Nombre de lignes | 1 |
| Potentiel | 6 |
| Statut de la maintenance des données | |
| Examen de l’article | 01 |
| Propriétés d’isolation | |
| Catégorie Surtension | Iii |
| Degré de pollution | 3 |
| Dimensionnement de la tension transitoire | 4 kV |
| Puissance maximale dissipée à l’état nominal | 0,77 W |
| Section nominale | 2,5 mm² |
| Section de dimensionnement AWG | 14 |
| Étage 1 | |
| Connexion conforme aux normes | CEI 61984 |
| Section de conducteur rigide | 0,5 mm² ... 2,5 mm² |
| Section de conducteur AWG | 20 ... 14 (Converti selon la CEI) |
| Section de conducteur flexible | 0,5 mm² ... 2,5 mm² |
| Section de fil flexible [AWG] | 20 ... 14 (Converti selon la CEI) |
| Courant nominal | 15 A |
| Courant de charge maximal | 15 A |
| Tension nominale | 320 V |
| Largeur | 53,4 millimètre |
| hauteur | 29,1 millimètre |
| profondeur | 34,3 millimètre |
| couleur | gris (RAL 7042) |
| Classe d’inflammabilité selon UL 94 | V0 |
| Groupe de matériaux isolants | Je |
| Matériau isolant | PAPA |
| Utilisation statique d’un matériau isolant contre le froid | -60 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice de température relative du matériau isolant (élec., UL 746 B) | 130 °C |
| Protection contre l’incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l’incendie pour les véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l’incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Calorimètre à émission de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflammabilité des surfaces NFPA 130 (ASTM E 162) | approuvé |
| NFPA 130 Densité optique spécifique des gaz de combustion (ASTM E 662) | approuvé |
| NFPA 130 Toxicité des gaz de combustion (SMP 800C) | approuvé |
| Courant admissible à court terme 2,5 mm² | 0,01 kA |
| Résultat | Test approuvé |
| Données mécaniques | |
| Paroi latérale ouverte | Non |
| Vie | |
| Cycles de prise | 100 |
| Test de flamme de l’aiguille | |
| Temps de représentation | Durée : 30 secondes |
| Résultat | Test approuvé |
| Oscillation/bruit à large bande | |
| Spécification d’essai | DIN EN 60255-21-1:1996-05 (conformité) |
| fréquence | 10 Hz ... 150 Hz |
| Accélération | 1g (84,2 Hz ... 150 Hz) |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Résultat | Test approuvé |
| Krach | |
| Spécification d’essai | DIN EN 60255-21-1:1996-05 (conformité) |
| Type d’amortisseur | Semi-sinusoïde |
| Accélération | 10% |
| Durée de l’accident | 11 ms |
| Nombre de collisions par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Résultat | Test approuvé |
| Conditions environnementales | |
| Température ambiante (service) | -60 °C ... 105 °C (pour la température de fonctionnement maximale à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pendant une courte période, pas plus de 24 heures, -60 °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (entraînement) | -5 °C ... 70 °C |
| Humidité de l’air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion conforme aux normes | CEI 61984 |
| Type de montage | Montage sur carte de circuit imprimé |
| Caractéristique | Valeur |
|---|---|
| Couleur (EF000007) | Gris |
| Épaisseur (EF000125) | 53.4 mm |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 78 Mbytes |
|
