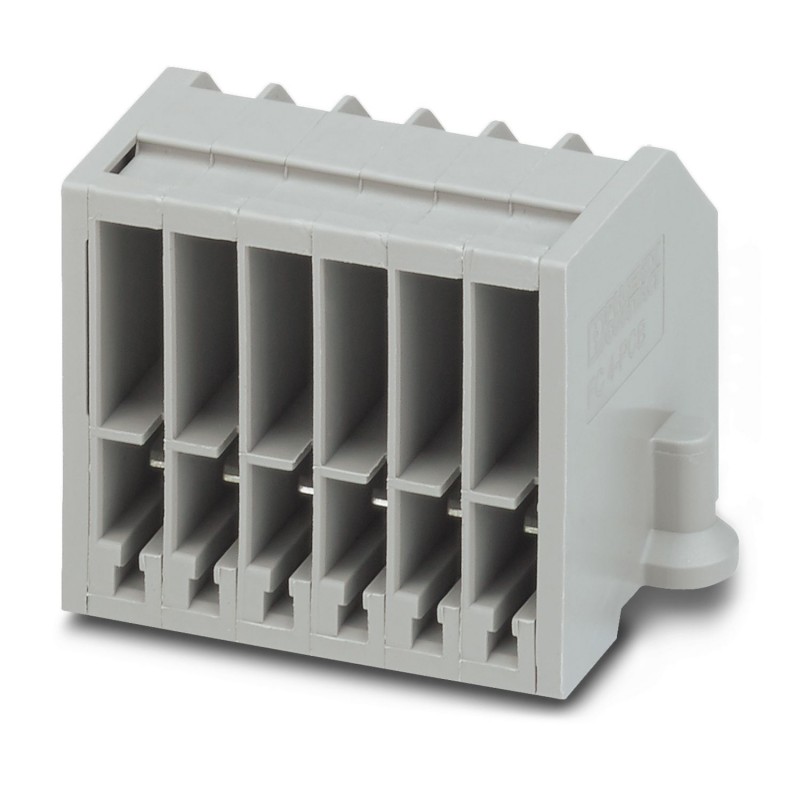

FC 4-PCB/6 1080100 PHOENIX CONTACT Gehäuse-sockel mit einer Leiterplatte, 6-pin
FC 4-PCB/6
1080100
PHOENIX_CONTACT
10
Gehäuse-sockel mit einer Leiterplatte, 6-pin
Grundgehäuse mit Leiterplatte, 6-polig
Reihenklemmen > Abschluss- und Zwischenplatte für Reihenklemme
Connectivity Industrieschränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Verbinder |
| Anzahl der Pole | 6 |
| Anzahl der Zeilen | 1 |
| Potenziell | 6 |
| Status der Datenpflege | |
| Artikel-Rezension | 01 |
| Isolationseigenschaften | |
| Überspannungs-Kategorie | Ⅲ |
| Grad der Verschmutzung | 3 |
| Dimensionierung der transienten Spannung | 4 kV |
| Maximale Verlustleistung bei Nennzustand | 0,77 W |
| Nominaler Querschnitt | 2,5 mm² |
| AWG-Dimensionierungs-Sektion | 14 |
| Etage 1 | |
| Normgerechter Anschluss | IEC 61984 |
| Starre Leiterstrecke | 0,5 mm² ... 2,5 mm² |
| AWG Leiterstrecke | 20 ... 14 (Umgerechnet nach IEC) |
| Flexibler Leiterabschnitt | 0,5 mm² ... 2,5 mm² |
| Flexibler Drahtabschnitt [AWG] | 20 ... 14 (Umgerechnet nach IEC) |
| Nennstrom | 15 A |
| Maximaler Ladestrom | 15 A |
| Nennspannung | 320 V |
| Breite | 53,4 Millimeter |
| Höhe | 29,1 mm |
| Tiefe | 34,3 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Dämmstoffgruppe | Ich |
| Isoliermaterial | PAPA |
| Statischer Einsatz von Kältedämmstoffen | -60 °C |
| Temperaturindex von Dämmstoffen (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Relativer Temperaturindex des Isoliermaterials (Elec., UL 746 B) | 130 °C |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Wärmeemissions-Kalorimeter NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Entflammbarkeit von NFPA 130-Oberflächen (ASTM E 162) | gebilligt |
| NFPA 130 Spezifische optische Rauchgasdichte (ASTM E 662) | gebilligt |
| NFPA 130 Rauchgastoxizität (SMP 800C) | gebilligt |
| Kurzzeitig zulässiger Strom 2,5 mm² | 0,01 kA |
| Ergebnis | Zugelassener Test |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Leben | |
| Stecker-Zyklen | 100 |
| Nadel-Flammen-Test | |
| Aufführungszeit | 30 Sek. |
| Ergebnis | Zugelassener Test |
| Breitband-Oszillation/Rauschen | |
| Test-Spezifikation | DIN EN 60255-21-1:1996-05 (Konformität) |
| Frequenz | 10 Hz ... 150 Hz |
| Beschleunigung | 1g (84,2 Hz ... 150 Hz) |
| Anweisungen zum Testen | X-, Y- und Z-Achse |
| Ergebnis | Zugelassener Test |
| Absturz | |
| Test-Spezifikation | DIN EN 60255-21-1:1996-05 (Konformität) |
| Art des Stoßdämpfers | Semi-sinusförmig |
| Beschleunigung | 30 Gramm |
| Dauer des Absturzes | 11 ms |
| Anzahl der Kollisionen pro Lenkung | 3 |
| Anweisungen zum Testen | X-, Y- und Z-Achse (Pos. und Neg.) |
| Ergebnis | Zugelassener Test |
| Umweltbedingungen | |
| Umgebungstemperatur (Service) | -60 °C ... 105 °C (für max. kurzzeitige Betriebstemperatur, siehe RTI Elec.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (kurzzeitig, nicht länger als 24 Stunden, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Antrieb) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Normgerechter Anschluss | IEC 61984 |
| Art der Befestigung | Leiterplattenmontage |
| Merkmal | Wert |
|---|---|
| Farbe (EF000007) | grau |
| Stärke (EF000125) | 53.4 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
